  • Page 1: Quick Start Guide

    UPER EX16650 Quick Start Guide Kurzanleitung Guide de démarrage rapide Guida Introduttiva Guía de inicio rápido Руководство по быстрому началу работы クイックスタートガイド 快速安裝手冊 快速安装手册 빠른 시작 안내서 Version 1.0 © 2008 Promise Technology, Inc. All Rights Reserved.
  • Page 2 SuperTrak EX16650 Quick Start Guide Contents English ..........3 Deutsch .
  • Page 3 SuperTrak Installation Task List • Task 1: Unpacking Your SuperTrak, below • Task 2: Installing the SuperTrak Card (page 5) • Task 3: Choosing the Physical Drives (page 7) • Task 4: Creating a Logical Drive (page 8) • Task 5: Installing Software Drivers (page 12) •...
  • Page 4 Promise does not recommend multi-lane and fanout cables longer than 1m (38 inches) because they have not been tested with the SuperTrak controller. If your SuperTrak EX16650 card has a battery backup unit (BBU), follow these requirements to be sure the battery charges properly: •...
  • Page 5 Task 2: Installing the SuperTrak Card The SuperTrak EX Controller card fits into any available 3.3-volt PCI-Express X8 slot. You can also plug the SuperTrak card into a PCI-Express X16 slot. Remove the cover of your PC or enclosure. Remove the inside slot cover of an available PCI-Express slot on the motherboard.

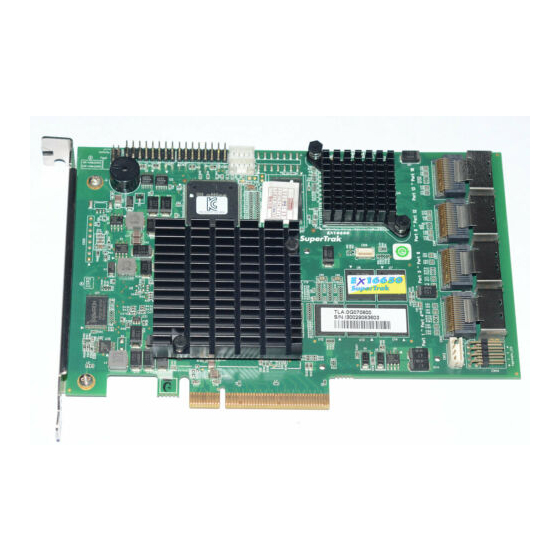

  • Page 6 Figure 1. SuperTrak EX16650 card Activity and Fault LED Pins Optional. Repeat steps 5 and 6 for the other SAS ports on the SuperTrak EX16650 card. Optional. Attach cables from the LED pins on the SuperTrak card to the LEDs in your PC or enclosure. See Figures 2 and 3. For more information, see the user manual for your PC or enclosure.
  • Page 7 Task 3: Choosing the Physical Drives The SuperTrak EX Controller card supports SAS and 1.5-Gb/s or 3.0-Gb/s SATA physical drives. For optimal performance, install physical drives of the same model and capacity. Level RAID 0 RAID 1 RAID 1E RAID 5 * Requires SAS expansion ** Requires an even number of drives The table above shows the number of drives required for each RAID level.
  • Page 8 Task 4: Creating a Logical Drive You can use the onboard SuperBuild BIOS utility to create a logical drive with the attached physical drives. Even if you plan to use the WebPAM PRO software to manage your logical drives, you can still create your first logical drive using the SuperBuild Utility, as described here.
  • Page 9 Press the arrow keys to highlight Disk Array Management and press Enter. The Disk Array Management screen appears. Highlight Create Disk Array and press Enter. The Create Disk Array screen appears. Use this screen to select the physical drives for your disk array. Press the arrow keys to highlight a physical drive.
  • Page 10 Highlight Return to Previous Menu and press Enter. The Main Menu appears. Highlight Logical Drive Management and press Enter. The Logical Drive Management screen appears. Highlight Create Logical Drive and press Enter. The Create Logical Drive Step 1/2 screen appears. 10.
  • Page 11 11. Highlight Next Step and press Enter. The Create Logical Drive Step 2/2 screen appears. 12. To change the RAID Level, highlight RAID Level and press Enter. In the popup menu, highlight your choice of RAID Level and press Enter. The available RAID Levels depend on the number of physical drives you selected for your disk array.
  • Page 12 17. To change the Write Cache Policy, highlight Write Cache Policy and press Enter. Highlight your choice of Write Through or Write Back and press Enter. 18. To change the Read Cache Policy, highlight Read Cache Policy and press Enter. Highlight your choice of None , Read Cache , or Read Ahead and press Enter.

  • Page 13: Operating System Support

    See Chapter 2 of the SuperTrak User Manual on the Software CD for a detailed explanation and step-by-step installation instructions. Operating System Support On the Host PC where you install the SuperTrak controller and WebPAM PRO, Promise Technology recommends: • Windows Server 2008 •...

  • Page 14: Installing Onto Windows

    If you have WebPAM or an earlier version of WebPAM PRO on your PC or server, manually uninstall them before you install WebPAM PRO from the Software CD. Installing onto Windows This procedure installs WebPAM PRO and the Command Line Interface (CLI) onto your Windows-based PC or Server.

  • Page 15: Login Screen

    Task 7: Logging into WebPAM PRO On the Host PC, do one of the following actions: • Double-click the WebPAM PRO desktop icon. • Choose WebPAM PRO in the Windows Programs menu. • Choose WebPAM PRO in the Linux Applications menu. Login Screen When the opening screen appears: Type administrator in the User Name field.
  • Page 16 Task 8: Setting up WebPAM PRO The first time you use WebPAM PRO, you must add the Host PC so that WebPAM PRO will recognize it. You only need to perform this procedure once. To add the Host PC: In the Tree, on the left side of the WebPAM PRO screen, click the Subsystem/Host Management Figure 5.
  • Page 17 Figure 6. Add Subsystem/Host tab Click the Submit button. The newly added Host PC appears in the Tree. See Chapter 5 of the SuperTrak User Manual on the Software CD for information about using WebPAM PRO.

  • Page 18: Vorgehen Bei Der Installation

    Vorgehen bei der Installation • von SuperTrakAufgabe 1: Entpacken von SuperTrak, siehe unten • Aufgabe 2: Installation der SuperTrak Erweiterungskarte (Seite 20) • Aufgabe 3: Auswahl der physischen Laufwerke (Seite 22) • Aufgabe 4: Erstellen eines logischen Laufwerks (Seite 23) •...
  • Page 19 Promise empfiehlt keine mehradrigen oder Fan-Out-Kabel über 1m Länge, da diese nicht mit dem SuperTrak-Controller getestet wurden. Wenn Ihre SuperTrak EX16650 Erweiterungskarte über eine Akkusicherung (BBU) verfügt, beachten Sie die folgenden Anforderungen, um das ordnungsgemäße Laden des Akkus zu gewährleisten: •...
  • Page 20 Aufgabe 2: Installation der SuperTrak Erweiterungskarte Die SuperTrak EX-Controllerkarte passt in alle verfügbaren 3,3 Volt PCI-Express X8-Steckplätze. Sie können die SuperTrak-Karte auch in einen PCI-Express- X16-Steckplatz stecken. Entfernen Sie die Abdeckung Ihres PCs oder Gehäuses. Entfernen Sie die Steckplatz-Innenabdeckung eines verfügbaren PCI-Express-Steckplatzes an der Hauptplatine.
  • Page 21 Abbildung 1. SuperTrak EX16650 Erweiterungskarte Stifte für Aktivitäts- und Fehler-LED Optional: Wiederholen Sie Schritt 5 und 6 für die anderen SAS-Anschlüsse auf der SuperTrak EX16650 Erweiterungskarte. Optional: Schließen Sie Kabel von den LED-Stiften auf der SuperTrak-Karte an den LEDs in Ihrem PC oder Gehäuse an. Siehe Abbildungen 2 und 3. Weitere Informationen finden Sie im Benutzerhandbuch für Ihren PC oder das Gehäuse.
  • Page 22 Aufgabe 3: Auswahl der physischen Laufwerke Die SuperTrak-EX-Controller-Erweiterungskarte unterstützt SAS- und SATA- Festplatten mit 1,5 Gbit/s und 3,0 Gbit/s. Für eine optimale Leistung installieren Sie physikalische Laufwerke desselben Modells und derselben Kapazität. Stufe RAID 0 RAID 1 RAID 1E RAID 5 *SAS-Erweiterung erforderlich ** Gerade Anzahl von Festplatten erforderlich Die Tabelle oben zeigt die Anzahl der Laufwerke, die für jede RAID-Klasse...
  • Page 23 Aufgabe 4: Erstellen eines logischen Laufwerks Mit Hilfe des SuperBuild BIOS-Dienstprogramms können Sie ein logisches Laufwerk mit den angeschlossenen Festplatten anlegen. Auch wenn Sie vorhaben, Ihre logischen Laufwerke mit der WebPAM PRO-Software zu verwalten, können Sie Ihr erstes logisches Laufwerk dennoch mit Hilfe des SuperBuild-Dienstprogramms anlegen, wie hierin beschrieben.
  • Page 24 Drücken Sie die Tastenkombination Strg-S, um das Hauptmenü des SuperBuild-Dienstprogramms anzuzeigen. Drücken Sie die Pfeiltasten, um Disk Array Management (Festplatten-Array verwalten) zu markieren und drücken Sie danach die Eingabetaste. Der Bildschirm „Disk Array Management“ (Festplatten-Array verwalten) wird angezeigt. Markieren Sie Create Disk Array (Festplatten-Array erstellen) und drücken Sie die Eingabetaste.
  • Page 25 Der Bildschirm „Create Disk Array“ (Festplatten-Array erstellen) wird angezeigt. Verwenden Sie diesen Bildschirm zum Auswählen der physischen Laufwerke für Ihr Festplatten-Array. Drücken Sie zum Markieren eines physischen Laufwerks auf die Pfeiltasten. Drücken Sie danach zum Auswählen des physischen Laufwerks auf die Leertaste.
  • Page 26 Markieren Sie Logical Drive Management (Verwaltung des logischen Laufwerks) und drücken Sie die Eingabetaste. Der Bildschirm „Logical Drive Management“ (Logisches Laufwerk verwalten) zeigt Folgendes an: Markieren Sie Create Logical Drive (Anlegen eines logischen Laufwerks) und drücken Sie die Eingabetaste. Der Bildschirm „Create Logical Drive Step 1/2“ (Anlegen eines logischen Laufwerks Schritt 1/2) wird angezeigt.
  • Page 27 Der Bildschirm „Create Logical Drive Step 2/2“ (Anlegen eines logischen Laufwerks Schritt 1/2) wird angezeigt. 12. Markieren Sie zum Ändern der RAID-Klasse RAID Level (RAID-Klasse) und drücken Sie die Eingabetaste. Markieren Sie im Popup-Menü die gewünschte RAID-Klasse und drücken Sie die Eingabetaste. Die verfügbaren RAID-Klassen hängen von der Anzahl physischer Laufwerke ab, die Sie für dieses Festplatten-Array ausgewählt haben.
  • Page 28 17. Markieren Sie zum Ändern der Write Cache-Richtlinie Write Cache Policy (Write Cache-Richtlinie) und drücken Sie die Eingabetaste. Markieren Sie je nach Wunsch Write Through (Durchschreiben) oder Write Back (Zurückschreiben) und drücken Sie die Eingabetaste. 18. Markieren Sie zum Ändern der Read-Cache-Richtlinie die Read Cache Policy und drücken Sie die Eingabetaste.
  • Page 29 Eine ausführliche Erklärung und schrittweise Installationsanweisungen finden Sie in Kapitel 2 des SuperTrak-Benutzerhandbuchs auf der Software-CD. Betriebssystem Unterstützung-Support Für den Host-PC, auf dem Sie den SuperTrak-Controller und WebPAM PRO installieren, empfiehlt Promise Technology folgende Betriebssysteme: • Windows Server 2008 •...
  • Page 30 Browser-Unterstützung Wählen Sie zur Verwendung mit WebPAM PRO die neueste Version eines der folgenden Browser: • Internet Explorer • Firefox • Netscape Navigator Wenn Sie keinen der oben genannten Browser im Host-PC installiert haben, installieren Sie zunächst einen der oben angegebenen Browser und wählen ihn als Standardbrowser aus.
  • Page 31 Installation auf Linux Befolgen Sie diese Schritte zur Installation von WebPAM PRO auf Ihrem Linux- basierten PC oder Server. Starten Sie den PC oder Server, melden Sie sich als root an und starten Sie Linux GUI. Wenn der Computer bereits hochgefahren ist, beenden Sie alle Programme. Wenn Sie nicht als root angemeldet sind, melden Sie sich ab und melden sich erneut als root an.
  • Page 32 Abbildung 4. The WebPAM PRO login screen Ihr WebPAM PRO Benutzername und Kennwort sind immer sicher. Aufgabe 8: Einstellung von WebPAM PRO Wenn Sie WebPAM PRO zum ersten Mal verwenden, müssen Sie den Host-PC angeben, damit er von WebPAM PRO erkannt wird. Dieser Vorgang braucht nur einmal durchgeführt zu werden.
  • Page 33 Abbildung 5. Erster WebPAM PRO Bildschirm Klicken Sie auf das Symbol „Subsystem/Host Management“ Klicken Sie auf die Registerkarte Add Subsystem/Host (Subsystem Host hinzufügen). Geben Sie im Feld „Subsystem/Host Port IP address“ (Subsystem/Host – Port-IP-Adresse) die IP-Adresse des Host-PCs ein, in dem die SuperTrak- EX-Controllerkarte installiert ist.
  • Page 34 SuperTrak EX16650 Kurzanleitung Klicken Sie auf die Schaltfläche Submit (Übernehmen). Der neu hinzugefügte Host-PC wird in der Strukturansicht angezeigt. Informationen zum Verwenden von WebPAM PRO finden Sie in Kapitel 5 des SuperTrak-Benutzerhandbuchs auf der Software-CD.
  • Page 35 Liste des tâches d'installation du SuperTrak • Tâche 1 : retrait de l'emballage de votre SuperTrak, ci-dessous • Tâche 2 : installation de la carte SuperTrak (page 37) • Tâche 3 : sélection des lecteurs physiques (page 39) • Tâche 4 : création d'une unité logique (page 40) •...
  • Page 36 Promise ne recommande pas les câbles multi-voies et de sortance de plus de 1 m (38 pouces) car ils n'ont pas été testés avec le contrôleur SuperTrak. Si votre carte SuperTrak EX16650 dispose d'une batterie de secours (BBU), suivez ces directives pour vous assurer que la batterie se recharge correctement : •...
  • Page 37 Tâche 2 : installation de la carte SuperTrak La carte de contrôleur SuperTrak EX s'insère dans tout logement PCI- Express X8 3,3 volts disponible. Vous pouvez également installer la carte SuperTrak dans un logement PCI-Express X16. Retirez le capot de votre PC ou boîtier. Retirez le cache intérieur d'un logement PCI-Express disponible sur la carte mère.
  • Page 38 Figure 1. Carte SuperTrak EX16650 Broches de DEL d'activité et de défaillance Facultatif. Répétez les étapes 5 et 6 pour les autres ports SAS de la carte SuperTrak EX16650. Facultatif. Reliez les câbles des broches des DEL situées sur la carte SuperTrak aux DEL de votre PC ou de votre boîtier.
  • Page 39 Tâche 3 : sélection des lecteurs physiques La carte de contrôleur SuperTrak EX prend en charge les lecteurs physiques SAS et SATA 1,5 Gb/s ou 3,0 Gb/s. Pour des performances optimales, installez des lecteurs physiques de mêmes modèle et capacité. Niveau RAID 0 RAID 1...
  • Page 40 Tâche 4 : création d'une unité logique À l'aide de l'utilitaire BIOS SuperBuild intégré, vous allez maintenant créer une unité logique avec les lecteurs physiques reliés. Même si vous avez l'intention d'utiliser le logiciel WebPAM Pro pour gérer vos unités logiques, vous pouvez créer votre première unité...
  • Page 41 Appuyez sur les touches Ctrl-S pour afficher le menu principal de l'utilitaire SuperBuild. Appuyez sur les touches de direction pour mettre en surbrillance l'option Disk Array Management (Gestion des matrices de disques), puis appuyez sur Entrée. L'écran de gestion des matrices de disques apparaît. Mettez en surbrillance Create Disk Array (Créer une matrice de disques), puis appuyez sur Entrée.
  • Page 42 L'écran de création d'une matrice de disques apparaît. Dans cet écran, sélectionnez les lecteurs physiques de votre matrice de disques. Appuyez sur les touches de direction pour mettre un lecteur physique en surbrillance. Ensuite, appuyez sur la barre d'espacement pour sélectionner ce lecteur physique.
  • Page 43 Mettez en surbrillance Create Logical Drive (Créer une unité logique), puis appuyez sur Entrée. Le premier écran de création de l'unité logique (1/2) s'affiche. 10. Appuyez sur les touches de direction pour mettre une matrice de disques en surbrillance. Appuyez ensuite sur la barre d'espacement pour choisir la matrice de disques.
  • Page 44 13. Appuyez sur les touches de direction pour sélectionner Logical Drive Name (Nom d'unité logique). Saisissez le nom de votre unité logique, puis appuyez sur Entrée. 14. Pour ne pas utiliser toute la capacité du lecteur physique pour cette unité logique, mettez en surbrillance Capacity (Capacité) et appuyez sur Entrée.
  • Page 45 Vous pouvez maintenant créer des unités logiques supplémentaires, si le lecteur physique dispose d'espace libre. Pour créer une autre unité logique, répétez les étapes 4 à 18 ci-dessus. 20. Appuyez sur F10 pour quitter l'utilitaire SuperBuild, puis appuyez sur Y (OUI) pour confirmer et redémarrer l'ordinateur.

  • Page 46: Systèmes D'exploitation Pris En Charge

    Chapitre 2 du Manuel d'utilisation du SuperTrak , qui se trouve sur le CD du logiciel. Systèmes d'exploitation pris en charge Promise Technology recommande d'utiliser les systèmes d'exploitation suivants sur le PC hôte sur lequel le contrôleur FastTrak et WebPAM ont été installés : •...

  • Page 47: Installation Sous Windows

    Si WebPAM ou une version antérieure de WebPAM PRO est installée sur votre PC ou serveur, désinstallez-la manuellement avant d'installer WebPAM PRO à partir du CD de logiciel. Installation sous Windows Cette procédure installe WebPAM PRO et la CLI (Interface de ligne de commande) sur votre PC ou serveur Windows.
  • Page 48 Tâche 7 : connexion à WebPAM PRO Sur le PC hôte, effectuez l'une des opérations suivantes : • Double-cliquez sur l'icône WebPAM PRO du bureau. Choisissez WebPAM PRO dans le menu des programmes Windows. • • Choisissez WebPAM PRO dans le menu des applications Linux. Écran de connexion Lorsque l'écran d'ouverture apparaît : Saisissez administrator (administrateur) dans le champ User Name (Nom...
  • Page 49 Tâche 8 : configuration de WebPAM PRO Pour que WebPAM PRO reconnaisse le PC hôte, vous devez ajouter celui-ci lors de l'utilisation initiale de WebPAM PRO. Vous n'aurez à effectuer cette procédure qu'une seule fois. Pour ajouter le PC hôte : Dans l'arborescence, dans la partie gauche de l'écran de WebPAM PRO, cliquez sur l'icône Gestion du sous-système/hôte Figure 5.
  • Page 50 Figure 6. Onglet Add Subsystem/Host (Ajouter un sous-système hôte) Cliquez sur le bouton Submit (Soumettre). Le PC hôte nouvellement ajouté apparaît dans l'arborescence. Pour prendre connaissance des instructions d'utilisation de WebPAM PRO, reportez-vous au Chapitre 5 du Manuel d'utilisation du SuperTrak , qui se trouve sur le CD du logiciel.
  • Page 51 Elenco delle operazioni per l'installazione del SuperTrak • Operazione 1: Disimballaggio del SuperTrak, in basso • Operazione 2: Installazione della scheda SuperTrak (pagina 53) • Operazione 3: Selezione delle unità fisiche (pagina 55) • Operazione 4: Creazione di un'unità logica (pagina 56) •...
  • Page 52 Promise non raccomanda cavi multicorsia e fanout più lunghi di 1 m (38 pollici) in quanto non sono stati collaudati con il controller SuperTrak. Se la scheda SuperTrak EX16650 dispone di un'unità backup della batteria (BBU, Battery Backup Unit), attenersi a questi requisiti per assicurarsi che la batteria si carichi correttamente: •...
  • Page 53 Operazione 2: Installazione della scheda SuperTrak La scheda Controller SuperTrak EX si adatta a tutti gli eventuali slot per PCI Express X8 da 3,3 volt disponibili. È anche possibile collegare la scheda SuperTrak ad uno slot per PCI Express X16. Rimuovere il coperchio del PC o del contenitore.
  • Page 54 Figura 1. Scheda SuperTrak EX16650 Piedini dei LED Attività e Guasto Facoltativo. Ripetere i punti 5 e 6 per le altre porte SAS sulla scheda SuperTrak EX16650. Facoltativo. Collegare i cavi dai piedini del LED sulla scheda SuperTrak ai LED nel PC o contenitore. Vedere le Figure 2 e 3. Per maggiori informazioni, consultare il Manuale dell'utente per il PC o il contenitore.
  • Page 55 Operazione 3: Selezione delle unità fisiche La scheda Controller SuperTrak EX supporta unità fisiche SAS e unità fisiche SATA da 1,5 Gb/s o da 3,0 Gb/s. Per prestazioni ottimali, installare unità fisiche di pari modello e capacità. Livello RAID 0 RAID 1 RAID 1E RAID 5...
  • Page 56 Operazione 4: Creazione di un'unità logica È possibile utilizzare l'utilità SuperBuild BIOS integrata per creare un'unità logica con le unità fisiche collegate. Anche se si intende utilizzare il software WebPAM PRO per gestire le unità logiche, è comunque necessario creare la prima unità logica utilizzando l'utilità...
  • Page 57 Premere i tasti Ctrl-S per visualizzare il Main Menu (Menu principale) dell'utilità SuperBuild. Premere i tasti di direzione per evidenziare Disk Array Management (Gestione array di dischi) e premere Invio. Viene visualizzata la schermata Disk Array Management (Gestione array di dischi).
  • Page 58 Evidenziare Create Disk Array (Crea array di dischi) e premere Invio. Viene visualizzata la schermata Create Disk Array (Creazione array di dischi). Usare questa schermata per selezionare le unità fisiche per l'array di dischi. Premere i tasti di direzione per evidenziare un'unità fisica. Quindi premere la barra spaziatrice per selezionare l'unità...
  • Page 59 Evidenziare Logical Drive Management (Gestione unità logica) e premere Invio. La schermata Logical Drive Management (Gestione unità logica) viene visualizzata. Evidenziare Create Logical Drive (Crea unità logica) e premere Invio. Viene visualizzata la schermata Create Logical Drive Step 1/2 (Creazione unità...
  • Page 60 Viene visualizzata la schermata Create Logical Drive Step 2/2 (Creazione unità logica fase 2/2). 12. Per modificare il livello RAID, evidenziare RAID Level (Livello RAID) e premere Invio. Nel menu di scelta rapida, evidenziare l'opzione RAID Level (Livello RAID) e premere Invio.
  • Page 61 18. Per modificare il Criterio della cache di lettura, evidenziare Read Cache Policy (Criterio della cache di lettura) e premere Invio. Evidenziare la selezione di None (Nessuno), Read Cache (Cache di lettura), Read Ahead (Letture anticipate) e premere Invio. 19. Evidenziare Save Configuration (Salva configurazione) e premere Invio. Viene visualizzata la schermata Logical Drive Management (Gestione unità...
  • Page 62 Operazione 6: Installazione di WebPAM PRO WebPAM PRO comprende quattro componenti: • Utility Server – Consente la gestione del RAID su una rete • Agent – Consente la comunicazione tra il PC Host e lo Utility Server • Java Runtime Environment (JRE) – Installazione privata per WebPAM PRO •...
  • Page 63 Installazione in Windows Questa procedura installa WebPAM PRO e l'interfaccia della riga di comando (CLI, Command Line Interface) nel PC o server basato su Windows. Per installare solo la CLI, consultare l'Appendice E del Manuale dell'utente di SuperTrak nel CD del software. Seguire questa procedura per installare WebPAM PRO nel PC o server basato su Windows: Avviare il sistema o server, avviare Windows e accedere come...
  • Page 64 Operazione 7: Accesso a WebPAM PRO Nel PC host, effettuare una delle seguenti azioni: • Fare doppio clic sull'icona di WebPAM PRO nel desktop. Scegliere WebPAM PRO nel menu Programs (Programmi) di Windows. • • Scegliere WebPAM PRO nel menu Applications (Applicazioni) di Linux. Schermata di accesso Quando viene visualizzata la schermata di avvio: Digitare administrator nel campo User Name (Nome utente).
  • Page 65 Operazione 8: Impostazione di WebPAM PRO La prima volta che si utilizza WebPAM PRO, è necessario aggiungere il PC host in modo tale che WebPAM PRO lo riconosca. È necessario eseguire questa procedura solo una volta. Per aggiungere il PC host: Nella struttura, sul lato sinistro della schermata di WebPAM PRO, fare clic sull'icona Subsystem/Host Management Figura 5.
  • Page 66 Figura 6. Scheda Add Subsystem/Host (Aggiungi sottosistema/host) Fare clic sul pulsante Submit (Invia). Nella struttura, viene visualizzato il PC host appena aggiunto. Consultare il Capitolo 5 del Manuale dell'utente di SuperTrak nel CD del software per informazioni sull'utilizzo di WebPAM PRO.
  • Page 67 Lista de tareas para la instalación de SuperTrak • Tarea 1: Desembalaje de SuperTrak, más abajo • Tarea 2: Instalación de la tarjeta SuperTrak (página 69) • Tarea 3: Elección de las unidades físicas (página 71) • Tarea 4: Creación de una unidad lógica (página 72) •...
  • Page 68 Promise no recomienda el uso de cables de vías múltiples o con cargabilidad de salida de longitud superior a 1 m (38 pulgadas), debido a que no han sido puestos a prueba con la controladora SuperTrak. Si su tarjeta SuperTrak EX16650 tiene una Unidad de batería de reserva (BBU, por sus siglas en inglés), siga las siguientes instrucciones para asegurarse de que se carga la batería correctamente:...
  • Page 69 Tarea 2: Instalación de la tarjeta SuperTrak La tarjeta controladora SuperTrak EX encaja en cualquier ranura disponible PCI-Express X8 de 3,3 V. También puede conectar la tarjeta SuperTrak en una ranura PCI-Express X16. Retire la cubierta de su PC o caja. Retire la tapa interna de una ranura disponible PCI-Express en la placa base.
  • Page 70 Ilustración 1. Tarjeta SuperTrak EX16650 Patillas del LED de error y de actividad Opcional. Repita los pasos 5 y 6 para los otros puertos SAS de la tarjeta SuperTrak EX16650. Opcional. Conecte los cables de las patillas de los LED que se encuentran en la tarjeta SuperTrak de su PC o caja.
  • Page 71 Tarea 3: Elección de las unidades físicas La tarjeta controladora SuperTrak EX es compatible con SAS y con las unidades físicas SATA de 1,5 GB/s o 3 GB/s. Para que el rendimiento sea óptimo, instale unidades de disco físicas del mismo modelo y capacidad. Nivel RAID 0 RAID 1...
  • Page 72 Tarea 4: Creación de una unidad lógica Puede utilizar la utilidad SuperBuild BIOS incorporada para crear una unidad lógica con las unidades físicas conectadas. Aunque tenga la intención de utilizar el software WebPAM PRO para administrar las unidades lógicas, todavía puede crear su primera unidad lógica utilizando el programa de utilidades SuperBuild, tal como se describe en este documento.
  • Page 73 Pulse las teclas de flecha para resaltar Disk Array Management (Administración de la matriz de discos) y pulse Intro. Aparecerá la pantalla Disk Array Management (Administración de la matriz de discos). Resalte Create Disk Array (Crear matriz de discos) y pulse Intro. Aparecerá...
  • Page 74 Resalte Return to Previous Menu (Volver al menú anterior) y pulse Intro. Aparecerá el menú principal. Resalte Logical Drive Management (Administración de la unidad lógica) y pulse Intro. Aparecerá la pantalla Logical Drive Management (Administración de la unidad lógica). Resalte Create Logical Drive (Crear la unidad lógica) y pulse Intro. Aparecerá...
  • Page 75 11. Resalte Next Step (Paso siguiente) y pulse Intro. Aparecerá la pantalla Create Logical Drive Step 2/2 (Paso 2/2 para crear la unidad lógica). 12. Para cambiar el nivel de RAID, resalte RAID Level (Nivel de RAID) y pulse Intro. En el menú...
  • Page 76 16. Para cambiar el tamaño de sectores, resalte Sector Size (Tamaño de sectores) y pulse Intro. Utilice el tamaño predeterminado de 512 B. Solamente las unidades lógica son mayores que 2 TB en Windows XP 32 bits. 17. Para cambiar la política de escritura de caché, resalte Write Cache Policy (Política de escritura de caché) y pulse Intro.
  • Page 77 Consulte el capítulo 2 del Manual del usuario de SuperTrak del CD de software para recibir una explicación e instrucciones de instalación detalladas. Compatibilidad del sistema operativo En el PC Host en el que instale la controladora SuperTrak y WebPAM PRO, Promise Technology recomienda: • Windows Server 2008 •...
  • Page 78 Compatibilidad del navegador Elija la versión más reciente de los navegadores siguientes para utilizar con WebPAM PRO: • Internet Explorer • Firefox • Netscape Navigator Si no tiene uno de los navegadores que se acaban de indicar en el PC Host, instale primero el navegador y establézcalo como el navegador predeterminado.

  • Page 79: Instalación En Linux

    Instalación en Linux Siga estos pasos para instalar WebPAM PRO en el servidor o PC basado en Linux. Arranque el PC o servidor, inicie sesión como root (raíz) e inicie la GUI de Linux. Si el ordenador ya está en funcionamiento, salga de todos los programas. Si no ha iniciado sesión como root (raíz), cierre la sesión y vuelva a iniciarla como root.
  • Page 80 Ilustración 4. Ventana de inicio de sesión de WebPAM PRO Su nombre de usuario y contraseña de WebPAM PRO siempre están seguros. Tarea 8: Configuración de WebPAM PRO La primera vez que utilice WebPAM PRO, deberá añadir el PC Host para que WebPAM PRO lo reconozca.
  • Page 81 Ilustración 5. Pantalla inicial de WebPAM PRO Haga clic en la pestaña Add Subsystem/Host (Añadir subsistema/host). En el campo Subsystem/Host Port IP address (Dirección IP del puerto del subsistema/host), escriba la dirección IP del PC Host en el que haya instalado la tarjeta controladora SuperTrak EX.
  • Page 82 Ilustración 6. Pestaña Add Subsystem/Host (Añadir subsistema/host) Haga clic en el botón Submit (Enviar). El PC Host recientemente añadido aparecerá en el árbol. Consulte el capítulo 5 del Manual del usuario de SuperTrak que se encuentra en el CD del software para obtener información acerca de cómo utilizar WebPAM PRO.
  • Page 83 Список задач по установке SuperTrak • Задача 1: Извлечение SuperTrak из упаковки, см. ниже • Задача 2. Установка платы SuperTrak (стр. 85) • Задача 3. Выбор физических дисков (стр. 87) • Задача 4. Создание логического диска (стр. 88) • Задача 5. Установка программных драйверов (стр. 93) •...
  • Page 84 • Рабочая температура окружающей среды не должна ° превышать 104 F (40 Внимание Внимание ° Примечание...
  • Page 85 Задача 2. Установка платы SuperTrak Плата контроллера SuperTrak EX устанавливается в любой свободный 3,3 В слот PCI Express X8. Плату SuperTrak также можно установить в слот PCI Express X16. Снимите крышку компьютера или корпус. Извлеките внутреннюю заглушку из свободного слота PCI Express на материнской...
  • Page 86 Рис. 1. Плата SuperTrak EX16650 Контакты индикатора сбоя/активности Дополнительно. Повторите шаги 5 и 6 для остальных портов SAS на плате SuperTrak EX16650. Дополнительно. Подсоедините кабели, подключенные к контактам индикатора на плате SuperTrak, к индикаторам на компьютере или корпусе. См. рисунки 2 и 3. Рис.
  • Page 87 Задача 3. Выбор физических дисков Плата контроллера SuperTrak EX поддерживает диски SAS и физические диски 1,5 Гбит/с или 3,0 Гбит/с SATA. Для достижения максимальной производительности устанавливайте физические диски одной модели и одинаковой емкости. Уровень В вышеприведенной таблице указано количество дисков, которое требуется...
  • Page 88 Задача 4. Создание логического диска Для создания логического диска с использованием подключенных физических дисков можно использовать встроенную утилиту SuperBuild BIOS. Даже если для управления логическими дисками планируется использовать программу WebPAM PRO, первый логический диск можно создать с помощью утилиты SuperBuild, как это описано ниже. Запустите...
  • Page 89 С помощью клавиш со стрелками выберите Disk Array Management (управление дисковым массивом) и нажмите клавишу Enter. Выделите пункт Create Disk Array (Создать дисковый массив) и нажмите клавишу Enter. С помощью клавиш со стрелками выделите физический диск. Затем нажмите клавишу пробела, чтобы выбрать физический диск. Выделите...
  • Page 90 Return to Previous Menu Выделите пункт Logical Drive Management (Управление логическим диском) и нажмите клавишу Enter. Выделите пункт Create Logical Drive (Создать логический диск) и нажмите клавишу Enter. 10. С помощью клавиш со стрелками выделите дисковый массив. Затем нажмите пробел, чтобы выбрать дисковый массив.
  • Page 91 11. Выделите пункт Next Step (Следующий шаг) и нажмите клавишу Enter. 12. Для изменения уровня RAID выделите пункт RAID Level (Уровень RAID) и нажмите клавишу Enter. 13. С помощью клавиш со стрелками выделите Имя логического диска. Введите имя Вашего логического диска и нажмите клавишу Enter. 14.
  • Page 92 16. Для изменения размера сектора выделите пункт Sector Size (Размер сектора) и нажмите клавишу Enter. 17. Для изменения политики записи в кэш выделите пункт Write Cache Policy (Политика записи в кэш) и нажмите клавишу Enter. 18. Чтобы изменить параметр Read Cache Policy (Политика кэша чтения), выделите...
  • Page 93 Для получения подробного объяснения и пошаговых инструкций по установке см. главу 2 Руководства пользователя SuperTrak на компакт диске с программным обеспечением. Поддержка операционной системы Promise Technology рекомендует установить на хост компьютере, на котором установлен контроллер SuperTrak и программа WebPAM, одну из следующих операционных систем: •...
  • Page 94 Поддержка обозревателя Выберите последнюю версию следующих обозревателей для использования с программой WebPAM PRO: • Internet Explorer • Firefox Если на хост компьютере не установлен ни один из вышеперечисленных обозревателей, сначала установите его, а затем выберите его в качестве обозревателя по умолчанию. Затем установите программу WebPAM PRO. Установка...
  • Page 95 Установка в ОС Linux Выполните следующие действия для установки программы WebPAM PRO на компьютере или сервере с операционной системой Linux. Загрузите компьютер или сервер, войдите в систему, используя имя пользователя root, и запустите интерфейс Linux. Вставьте компакт диск с программным обеспечением в дисковод CD ROM.
  • Page 96 Рис. 4. Экран входа программы WebPAM PRO Задача 8. Настройка программы WebPAM PRO При первом использовании программы WebPAM PRO необходимо добавить данные о хост компьютере, чтобы программа WebPAM PRO распознала его. Эту процедуру достаточно выполнить только один раз. Чтобы добавить хост компьютер: В...
  • Page 97 Рис. 5. Начальный экран программы WebPAM PRO Выберите вкладку Add Subsystem/Host (Добавление подсистемы/ хоста). В поле Subsystem/Host Port IP address (IP адрес подсистемы/порта хоста) введите IP адрес хост компютера, на котором установлена плата контроллера SuperTrak EX. localhost Щелкните значок Subsystem/Host Management (Управление...
  • Page 98 Рис. 6. Вкладка Add Subsystem/Host (Добавление подсистемы/хоста) Нажмите кнопку Submit (Отправить). Руководства пользователя SuperTrak...
  • Page 99 の取り付けタスクリスト SuperTrak • 1 SuperTrak • 2 SuperTrak • • • • 6 WebPAM PRO • 7 WebPAM PRO • 8 WebPAM PRO タスク ： SuperTrak SuperTrak EX SAS/SATA RAID • SuperTrak EX16650 • 0.5m SFF-8087 to SFF-8087 • • WebPAM PRO SuperTrak SuperTrak EX...
  • Page 100 SuperTrak EX16650 • • SuperTrak EX CMOS/BIOS 重要 SuperTrak EX16650 メモ 200 LFM...
  • Page 101 タスク ： SuperTrak SuperTrak EX SuperTrak SuperTrak SuperTrak 2 SuperTrak カードの取り付け PCI-Express X16 PCI-Express PCI-Express SuperTrak PCI-Express X8...
  • Page 102 SuperTrak EX16650 図 1. SuperTrak EX16650 SuperTrak EX16650 図 2. EX16650 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 図 3. EX16650 SuperTrak SuperSwap – – Ch13-16 Ch9-12 Ch5-8 Ch1-4...
  • Page 103 タスク ：物理ドライブの選択 SuperTrak EX レベル RAID 0 RAID 1 RAID 1E RAID 5 *SAS RAID ドライブの数 レベル 以上 RAID 6 のみ RAID 10 以上 RAID 50 ～ RAID 60 1.5 Gb/s 3.0 Gb/s SATA ドライブの数 ～ 以上 以上 以上...
  • Page 104 SuperTrak EX16650 タスク ：論理ドライブの作成 SuperBuild BIOS Ctrl-S [Main Menu WebPAM PRO メモ SuperTrak SuperTrak Promise BIOS [SuperBuild Utility SuperBuild SuperBuild...
  • Page 105 Disk Array Management Enter [Disk Array Management Create Disk Array [Create Disk Array Save Configuration [Disk Array Management Enter Enter...
  • Page 106 SuperTrak EX16650 Return to Previous Menu [Main Menu Logical Drive Management [Logical Drive Management Create Logical Drive [Create Logical Drive Step 1/2 Enter Enter Enter 1/2 ]...
  • Page 107 11. Next Step [Create Logical Drive Step 2/2 12. RAID Enter RAID Logical Drive Name Delete Backspace 未 Enter 64 KB 128 KB 256 KB 512 KB Enter Enter 512 B 2 TB Enter RAID Level RAID RAID Enter Enter Stripe Size 1024 KB Sector Size...
  • Page 108 SuperTrak EX16650 Write Through None Read Cache 19. Save Configuration [Logical Drive Management 20. F10 Ctrl-Alt-Del RAID タスク ：ソフトウェアドライバのインストール Windows SuperTrak EX Promise SuperTrak Write Cache Policy Enter Write Back Enter Read Cache Policy Enter Enter SuperBuild 重要 Linux Read Ahead Enter SuperTrak...
  • Page 109 • • Agent – • Java Runtime Environment • WebPAM PRO SuperTrak オペレーティングシステムのサポート SuperTrak Promise Technology • Windows Server 2008 • Windows Vista 32 • Windows Server 2003 SP1 • Windows XP Professional SP2 32 • Red Hat Enterprise Linux 4.4 4.5 4.6 5.0 5.1 5.2 •...
  • Page 110 SuperTrak EX16650 WebPAM PRO へのインストール Windows WebPAM PRO Windows WebPAM PRO [WebPAM PRO Software WebPAM PRO [Install WebPAM PRO for Windows Windows WebPAM PRO へのインストール Linux CD-ROM WebPAM PRO / Linux PRO...Linux.bin WebPAM Windows Windows CD-ROM [Next Linux root CD-ROM ファイルを...
  • Page 111 WebPAM PRO タスク ： WebPAM PRO • WebPAM PRO • Windows Programs • Linux Applications ログイン画面 [Login Enter へのログイン administrator password 7 WebPAM PRO /WebPAMPRO ...Linux.bin WebPAM PRO WebPAM PRO...
  • Page 112 SuperTrak EX16650 図 4. WebPAM PRO メモ WebPAM PRO タスク ： のセットアップ WebPAM PRO WebPAM PRO WebPAM PRO WebPAM PRO [Subsystem/Host Management...
  • Page 113 図 WebPAM [Add Subsystem/Host Subsystem/Host SuperTrak 127.0.0.1 localhost 図 6. Add Subsystem/Host [Submit 8 WebPAM PRO Subsystem/Host Management SuperTrak EX...
  • Page 114 SuperTrak EX16650 WebPAM PRO SuperTrak...
  • Page 115 SuperTrak 安裝工作清單 • • SuperTrak • • • • WebPAM PRO ( • WebPAM PRO ( • WebPAM PRO ( 工作 1: 打開您的 SuperTrak 的包裝 SuperTrak EX SAS / SATA RAID • SuperTrak EX16650 • 快速啟動指南 • • WebPAM PRO 手冊...
  • Page 116 SuperTrak EX16650 環境操作溫度不能超過 104 • • SuperTrak EX CMOS/BIOS 重要事項 ° ° F (40 200 LFM 註 (PnP) (BBU)
  • Page 117 工作 2: 安裝 SuperTrak 插卡 SuperTrak EX SuperTrak SuperTrak SuperTrak 3.3- PCI- PCI- PCI- SuperTrak PCI-...
  • Page 118 圖 1. SuperTrak EX16650 插卡 SuperTrak EX16650 SuperTrak 圖 2. 個別 LED 插腳， EX16650 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 圖 3. 整體與聚集 LED 插腳， EX16650 Ch13-16 Ch9-12 Ch5-8 Ch1-4 SuperSwap –...
  • Page 119 工作 3: 選擇實體磁碟機 SuperTrak EX 層級 RAID 0 RAID 1 RAID 1E RAID 5 RAID 1.5-Gb/s 磁碟機數量 層級 1 個或更多 RAID 6 僅 2 個 RAID 10 3 個或更多 RAID 50 3 到 16 個 * RAID 60 3.0-Gb/s SATA 磁碟機數量...
  • Page 120 SuperTrak EX16650 快速啟動指南 工作 4: 建立邏輯磁碟機 SuperBuild BIOS WebPAM PRO 明 SuperBuild 註 明 SuperTrak 使用者手冊 SuperTrak BIOS Ctrl-S SuperBuild...
  • Page 121 Enter Disk Array Management ( Create Disk Array ( Create Disk Array ( Save Configuration ( Disk Array Management ( Disk Array Management ( Enter Enter...
  • Page 122 Return to Previous Menu ( Logical Drive Management ( Logical Drive Management ( Create Logical Drive ( Create Logical Drive Step ( Enter Enter Enter...
  • Page 123 Next Step ( Create Logical Drive Step ( RAID Level ( RAID Capacity ( Stripe Size ( Enter 64KB 128KB 、 256 KB 、 512 KB Enter Sector Size ( Enter 512 B Enter RAID Level RAID Logical Drive Name ( Enter Enter Stripe Size...
  • Page 124 Write Cache Policy ( Cache Policy Write Through ( Enter Read Cache Policy ( Cache Policy None ( Save Configuration ( Logical Drive Management ( Ctrl-Alt-Del 工作 5: 安裝軟體驅動程式 Windows Linux Enter Enter ) Read Cache ( Enter SuperBuild RAID 重要事項...
  • Page 125 工作 6: 安裝 WebPAM PRO WebPAM PRO 公用程式伺服器 – • 代理程式 – • Java 執行階段環境 (JRE) – • Internet 瀏覽器 – • WebPAM PRO 明 作業系統支援 SuperTrak • Windows Server 2008 • Windows Vista (32 • Windows Server 2003 SP1 •...
  • Page 126 WebPAM PRO 安裝於 Windows WebPAM PRO WebPAM PRO Software (WebPAM PRO WebPAM PRO for Windows ( WebPAM PRO 安裝於 Linux 上 root CD-ROM WebPAMPRO...Linux.bin Enter 警告 WebPAM PRO (CLI) SuperTrak 使用者手冊 WebPAM PRO Windows Administrator ( WebPAM PRO 下一步 (Next) WebPAM PRO Linux PC root...
  • Page 127 工作 7: 登入 WebPAM PRO • WebPAM PRO • Window • Linux 登入畫面 administrator password Login 圖 4. WebPAM PRO 登入畫面 WebPAM PRO WebPAM PRO WebPAM PRO 註...
  • Page 128 工作 8: 設定 WebPAM PRO WebPAM PRO Management ( 圖 5. WebPAM PRO 登入畫面 Add Subsystem/Host ( 127.0.0.1 localhost WebPAM PRO Subsystem/Host Management SuperTrak WebPAM PRO Subsystem/Host SuperTrak EX...
  • Page 129 工作 8: 設定 WebPAM PRO 圖 6. 新增子系統／主機標籤 Submit ( SuperTrak 使用者手冊 WebPAM PRO...
  • Page 130 SuperTrak 安装任务列表 • • SuperTrak • • • • WebPAM PRO ( • • WebPAM PRO ( 任务 1 ：打开 SuperTrak 包装 SuperTrak EX SAS / SATA RAID • SuperTrak EX16650 • Quick 《快速入门指南》 • • WebPAM PRO 手册的 CD 。 SuperTrak RAID Promise SuperTrak...
  • Page 131 SuperTrak EX16650 环境操作温度必须不超过 104 • 您的 PC 或服务器的通风必须至少 200 LFM • SuperTrak EX16300 (PnP) 重要说明 ° ° F (40 注 EX16350 RAID (BBU) CMOS/BIOS...
  • Page 132 任务 2 ：安装 SuperTrak 卡 SuperTrak EX SuperTrak SuperTrak SuperTrak PCI-Express X16 PCI-Express PCI-Express SuperTrak PCI-Express X8...
  • Page 133 图 1. SuperTrak EX16650 卡 Optional Optional 图 2. 单独 LED 指示灯针， EX16650 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Ports/Channels 图 3. 全局和集合 LED 指示灯针， EX16650 SuperTrak EX16650 SuperTrak Ch13-16 Ch9-12 Ch5-8 Ch1-4...
  • Page 134 任务 3 ：选择物理驱动器 SuperTrak EX 级别 RAID 0 RAID 1 RAID 1E RAID 5 * Requires* ** Requires* RAID 1.5 Gb/s 驱动器数目 级别 RAID 6 RAID 10 RAID 50 *RAID 3.0 Gb/s SATA 驱动器数目...
  • Page 135 任务 4：创建逻辑驱动器 任务 4 ：创建逻辑驱动器 SuperBuild BIOS 管 WebPAM PRO SuperBuild 注 SuperTrak Manual SuperTrak Promise BIOS Ctrl-S SuperBuild Utility Main Menu SuperBuild...
  • Page 136 Enter 管 Create Disk Array Save Configuration 管 Disk Array Management 管 Enter Enter...
  • Page 137 Return to Previous Menu Logical Drive Management 管 Create Logical Drive Create Logical Drive Step 1/2 管 spacebar Enter Enter Enter...
  • Page 138 Next Step Create Logical Drive Step 2/2 RAID 键。 RAID Enter Delete Enter 16. 要更改扇区大小，可高亮度显示 SectorSize （扇区大小） ，然后按 Enter 键。 使用默认值 512 B。唯一例外是在 Windows XP 32 位上逻辑驱动器大于 2 TB。 Enter RAID Level RAID Logical Drive Name Enter Backspace StripeSize Size 64 KB , 128 KB 、...
  • Page 139 Enter Enter 缓存策略） , Read Ahead Save Configuration Logical Drive Management Ctrl-Alt-Del 任务 5 ：安装软件驱动程序 Windows Linux SuperTrak 用户手册 Write Through Enter None , ReadCache Enter SuperBuild RAID 重要说明 Promise WritePolicy Write Back Read Cache Policy （读取高速 Enter 管 SuperTrak EX...
  • Page 140 Miracle Linux 4 SP2, 5 • Fedora Core 6, 7, 8, 9 • Linux 2.6 浏览器支持 • Internet Explorer • Firefox • Netscape Navigator WebPAM PRO RAID 管 WebPAM PRO SP2 (32 WebPAM PRO WebPAM PRO WebPAM PRO Promise Technology...
  • Page 141 安装到 Windows WebPAM PRO Windows 用户手册 WebPAM PRO WebPAM PRO 软件 WebPAM PRO 安装到 Linux WebPAM PRO CD-ROM WebPAMPRO...Linux.bin ./WebPAMPRO...Linux.bin 小心 WebPAM Software CD Command Line Interface Windows Windows 管 安装针对 Windows 的 WebPAM Next Linux root root WebPAM PRO / Linux WebPAM PRO WebPAM PRO WebPAM PRO...
  • Page 142 任务 7 ：登入到 WebPAM PRO • WebPAM PRO • Windows • Linux 登录屏幕 User Name ( Login 图 4. WebPAM PRO 登录屏幕 WebPAM PRO WebPAM PRO WebPAM PRO administrator password 管 注...
  • Page 143 任务 8 ：设置 WebPAM PRO WebPAM PRO WebPAM PRO 图 5. WebPAM PRO 初始屏幕 AddSubsystem/Host Subsystem/Host 127.0.0.1 localhost （当地主机） Subsystem/Host Management SuperTrak EX SuperTrak WebPAM PRO Subsystem/Host Management...
  • Page 144 SuperTrak EX16650 快速入门指南 图 6. 添加 Subsystem/Host tab （子系统 / 主机选项卡） Submit SuperTrak 用户手册 WebPAM...
  • Page 145 SuperTrak 설치 작업 목록 • 1: SuperTrak • 2: SuperTrak • • • • 6: WebPAM PRO • 7: WebPAM PRO • 8: WebPAM PRO 작업 1: SuperTrak 포장 풀기 SuperTrak EX SAS/SATA • SuperTrak EX16650 • 0.5m (19-inch) SFF-8087 to SFF-8087 빠른...
  • Page 146 Promise SuperTrak 1m (38 SuperTrak EX16650 주위 운영 온도가 104 • • SuperTrak EX PnP) (BBU) ° ° F (40 200 LFM CMOS/BIOS (Plug-n-Play,...
  • Page 147 작업 2: SuperTrak 카드 설치 SuperTrak EX , SuperTrak SuperTrak SuperTrak PCI-Express X16 PCI-Express PCI-Express SuperTrak PCI-Express X8...
  • Page 148 그림 1. SuperTrak EX16650 카드 . SuperTrak EX16650 Optional. . SuperTrak 그림 2. 개별 LED 핀 , EX16650 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 그림 3. 글로벌 및 집합 LED 핀 , EX16650 Ch13-16 Ch9-12 Ch5-8...
  • Page 149 작업 3: 물리 드라이브 선택 SuperTrak EX RAID 0 RAID 1 RAID 1E RAID 5 *SAS RAID 1.5-Gb/s RAID 6 RAID 10 RAID 50 RAID 60 3.0-Gb/s SATA...
  • Page 150 작업 4: 논리 드라이브 생성 SuperBuild BIOS Ctrl-S . WebPAM PRO SuperTrak 사용자 매뉴얼 6 SuperTrak , Promise SuperBuild Utility Main Menu(SuperBuild SuperBuild BIOS...
  • Page 151 Disk Array Management ( Enter Create Disk Array ( Create Disk Array Save Configuration ( Enter Enter...
  • Page 152 Return to Previous Menu ( Logical Drive Management ( Logical Drive Management Create Logical Drive ( Create Logical Drive( ) 1/2 , Enter Enter Enter...
  • Page 153 11. Next Step ( Create Logical Drive( 12. RAID RAID Logical Drive Name ( Capacity ( Delete Backspace Enter 64 KB , 128 KB, 256 KB, 512 KB, , Enter 512 B 32-bit 2 TB Enter ) 2/2 , RAID Level (RAID RAID Level Enter 체...
  • Page 154 Enter Write Through ( Enter Enter None ( ), Read Cache ( 19. Save Configuration ( 20. F10 Ctrl-Alt-Del RAID 작업 5: 소프트웨어 드라이버 설치 Windows Linux Promise , Write Cache Policy ( Write Back ( , Read Cache Policy ( Enter Logical Drive Management( SuperBuild...
  • Page 155 작업 6: WebPAM PRO 설치 WebPAM PRO • • (Agent) – • Java • WebPAM PRO 운영 체제 지원 SuperTrak Technology • Windows Server 2008 • Windows Vista (32 • Windows Server 2003 SP1 • Windows XP Professional SP2 (32 •...
  • Page 156 WebPAM Windows 에 설치 Windows (CLI) 매뉴얼 WebPAM PRO CD-ROM WebPAM PRO WebPAM PRO Linux 에 설치 CD-ROM CD-ROM WebPAM PRO / Linux WebPAMPRO...Linux.bin WebPAM WebPAM PRO WebPAM PRO WebPAM PRO . CLI Windows , Windows LInux , root( ./WebPAMPRO...Linux.bin Enter WebPAM PRO WebPAM PRO...
  • Page 157 작업 7: WebPAM PRO 에 로그인 • WebPAM PRO • Windows • Linux 로그인 화면 administrator User Name( Password( Login( 그림 4. WebPAM PRO 로그인 화면 WebPAM PRO WebPAM PRO WebPAM PRO password...
  • Page 158 작업 8: WebPAM PRO 설치 WebPAM PRO , WebPAM PRO 그림 5. WebPAM PRO 초기 화면 SuperTrak 127.0.0.1 localhost ( , WebPAM PRO , SuperTrak EX , IP...
  • Page 159 그림 6. 서브시스템 / 호스트 추가 탭 Submit( WebPAM PRO 사용자 매뉴얼 5...

Table of Contents
