SuperTrak EX16650 Kurzanleitung
Aufgabe 2: Installation der SuperTrak
Erweiterungskarte
Die SuperTrak EX-Controllerkarte passt in alle verfügbaren 3,3 Volt PCI-Express
X8-Steckplätze. Sie können die SuperTrak-Karte auch in einen PCI-Express-
X16-Steckplatz stecken.
1. Entfernen Sie die Abdeckung Ihres PCs oder Gehäuses.
2. Entfernen Sie die Steckplatz-Innenabdeckung eines verfügbaren
PCI-Express-Steckplatzes an der Hauptplatine.
3. Installieren Sie die SuperTrak-Erweiterungskarte im freien PCI-Express-
Steckplatz.
4. Befestigen Sie die Kartenhalterung am PC oder Gehäuse.
5. Schließen Sie sie ein Ende des mehradrigen SAS-Kabels an einem SAS-
Anschluss auf der SuperTrak Erweiterungskarte an.

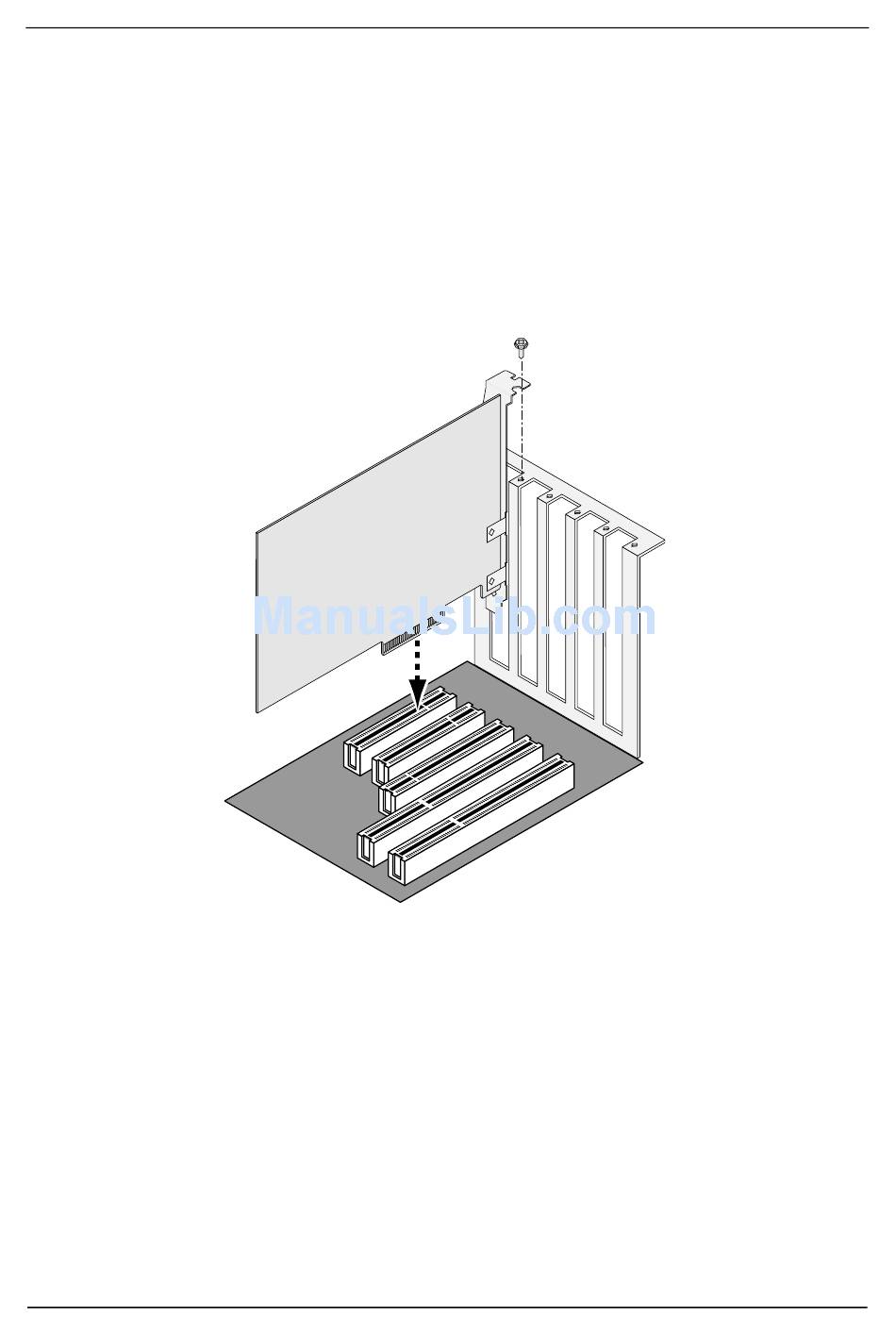

Siehe Abbildung 1.
