EPIC SBC supports Intel® 22nm Atom™/Celeron® on-board SoC with
VGA, HDMI, LVDS, Dual Intel® PCIe GbE, USB 3.0, Dual PCIe Mini,
SATA 3Gb/s, mSATA, COM, Audio and RoHS

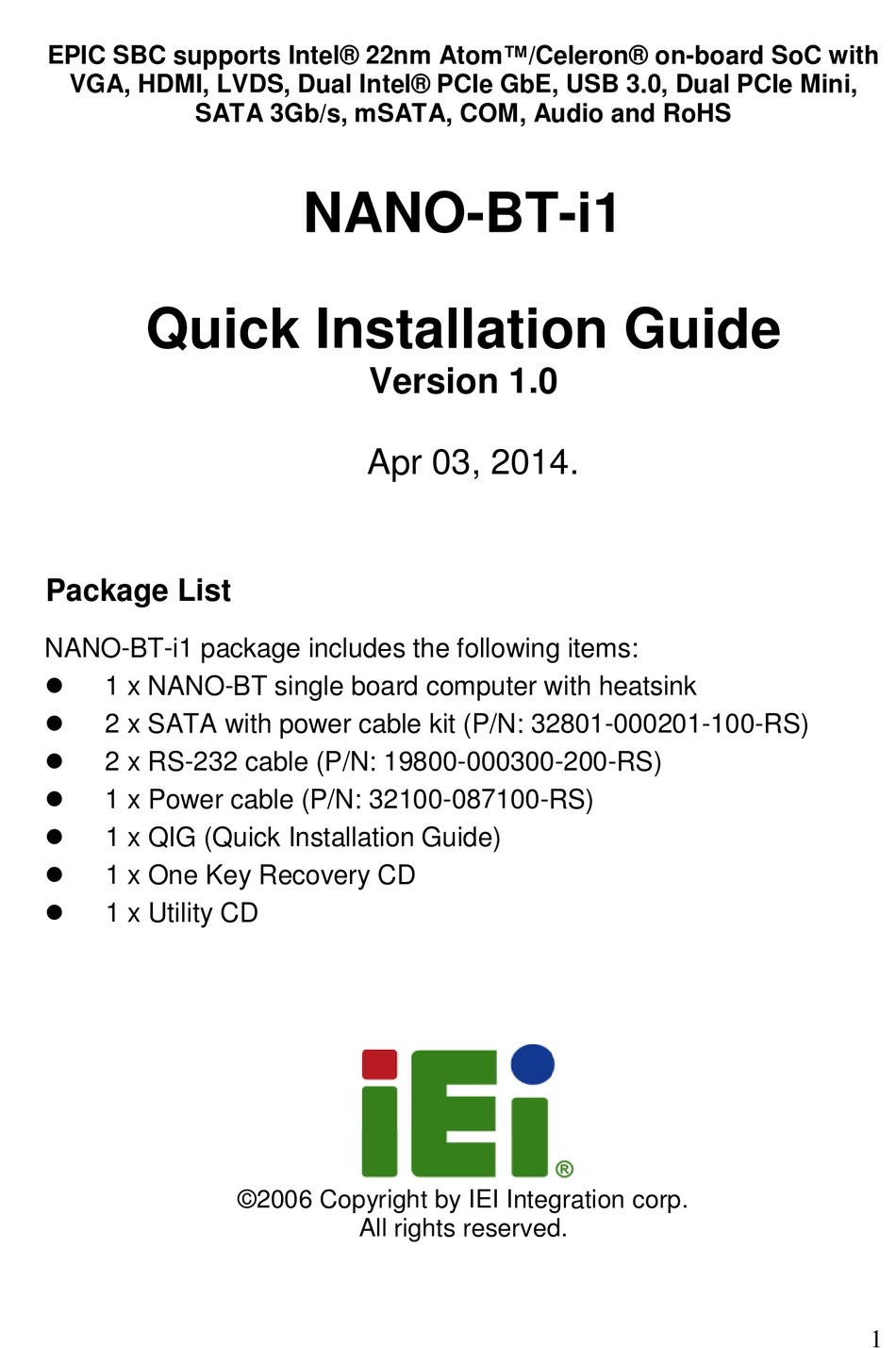

Quick Installation Guide

Package List
NANO-BT-i1 package includes the following items:
1 x NANO-BT single board computer with heatsink
2 x SATA with power cable kit (P/N: 32801-000201-100-RS)
2 x RS-232 cable (P/N: 19800-000300-200-RS)
1 x Power cable (P/N: 32100-087100-RS)
1 x QIG (Quick Installation Guide)
1 x One Key Recovery CD
1 x Utility CD
NANO-BT-i1
Version 1.0
Apr 03, 2014.
©2006 Copyright by IEI Integration corp.
All rights reserved.
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the NANO-BT-i1 and is the answer not in the manual?

Questions and answers

Summary of Contents for IEI Technology NANO-BT-i1

  • Page 1: Quick Installation Guide

    SATA 3Gb/s, mSATA, COM, Audio and RoHS NANO-BT-i1 Quick Installation Guide Version 1.0 Apr 03, 2014. Package List NANO-BT-i1 package includes the following items:  1 x NANO-BT single board computer with heatsink  2 x SATA with power cable kit (P/N: 32801-000201-100-RS) ...
  • Page 2 Specifications  SoC: Intel® Atom™ E3845 on-board SoC (1.91GHz, quad-core, 2MB cache, TDP=10W) Intel® Atom™ E3827 on-board SoC (1.75GHz, dual-core, 1MB cache, TDP=8W) Intel® Atom™ E3826 on-board SoC (1.46GHz, dual-core, 1MB cache, TDP=7W) Intel® Atom™ E3825 on-board SoC (1.33GHz, dual-core, 1MB cache, TDP=6W) Intel®...
  • Page 3  I/O Interface: 2 x SATA 3G/s with 5V SATA power connector (No RAID) 1 x USB 3.0 (on rear I/O) 3 x USB 2.0 (1 on rear I/O, 2 by pin header) 1 x RS-422/485 (pin header) 3 x RS-232 (pin header) 1 x PS/2 KB/MS ...
  • Page 4: Ordering Information

     Dimensions: 115 mm x 165 mm  Weight(GW/ NW): 850g / 350g Ordering Information  NANO-BT-i1-J19001-R10: EPIC SBC supports Intel® 22nm quad-core J1900 2.0GHz (10W) on- board SoC with VGA/HDMI/LVDS, Dual PCIe GbE, USB 3.0, PCIe Mini, SATA 3Gb/s, mSATA, COM, iRIS-1010, Audio and RoHS ...
  • Page 5  NANO-BT-i1-E38271-R10: EPIC SBC supports Intel® 22nm dual-core E3827 1.75GHz (8W) on- board SoC with VGA/HDMI/LVDS, Dual PCIe GbE, USB 3.0, PCIe Mini, SATA 3Gb/s, mSATA, COM, iRIS-1010, Audio and RoHS (by project support, MOQ 100pcs/lot)  NANO-BT-i1-E38261-R10: EPIC SBC supports Intel® 22nm dual-core E3826 1.46GHz (7W) on- board SoC with VGA/HDMI/LVDS, Dual PCIe GbE, USB 3.0, PCIe...
  • Page 6: Jumpers Setting And Connectors

    Jumpers setting and connectors LABEL FUNCTION J_ATX_AT1 AT/ATX mode select switch J_CMOS1 Clear CMOS button J_LCD_PWR1 LCD voltage selection LVDS panel resolution selection J_SATA1 mSATA/SATA Selection J_PCI104 PCI-104 Voltage Selection CN10 12 V DC input connector AUDIO1 Audio connector BAT1 Battery connector INV1 Backlight inverter connector...
  • Page 7 SMBus connector JSPI1 SPI flash connector JSPI2 SPI flash connector (EC) USB1 USB 2.0 connector LAN1, LAN2 Ethernet ports CN12 HDMI connector Keyboard/Mouse connector USB 2.0 connector USB 3.0 connector VGA1 VGA connector J_ATX_AT1: AT/ATX mode select switch PIN NO. DESCRIPTION Short A - B ATX Mode (default)
  • Page 8 SW1: LVDS panel resolution selection * ON=0, OFF=1; Single=S, Dual=D 4-3-2-1 DESCRIPTION 0000 800x600 18-bit Single (Default) 0001 1024x768 18-bit Single 0010 1024x768 24-bit Single 0011 1280x768 18-bit Single 0100 1280x800 18-bit Single 0101 1280x960 18-bit Single 0110 1280x1024 24-bit Dual 0111 1366x768 18-bit Single 1000...
  • Page 9 BAT1: Battery connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION VBATT INV1: Backlight inverter connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION BRIGHTNESS2 ENABKL2 CHASSIS1: Chassis intrusion connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION Pull high to +3.3V_ALW CHASSIE_EC DIO1: Digital I/O connector PIN NO.
  • Page 10 CN11: Front panel connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION PWR_LED- HDD_LED+ PWR_LED+ HDD_LED- ID_LED2: IPMI LED Connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION ID_LED+ ID_LED- JP8: LAN LED Connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION L1_LINK_ACT- JP9: LAN LED Connector PIN NO.
  • Page 11 PC104_PLUS1: PCI-104 Connector Row A Row B Row C Row D GND/5 V TBD1 AD00 VI/O1 AD02 AD01 +5 V AD05 AD04 AD03 C/BE0# AD07 AD06 AD09 AD08 AD11 VI/O2 AD10 M66EN AD14 AD13 AD12 +3.3 V C/BE1# AD15 +3.3 V SERR# SB0# PERR#...
  • Page 12 CN8: PCIe Mini Card Slot PIN NO. DESCRIPTION PIN NO. DESCRIPTION PCIE_WAKE# VCC3 1.5 V VCC3 CLK- CLK+ BUF_PLT_RST# VCC3 BUF_PLT_RST# PCIE_RX4DN_M VCC3 PCIE_RX4DP_M 1.5 V SMBCLK PCIE_TX4DN_CM SMBDATA PCIE_TX4DP_CM USBD3- USBD3+ VCC3 VCC3 RF_LINK# BLUELED# 1.5 V M-SATADET VCC3 PWR_BTN1: Power Button Connector PIN NO.
  • Page 13 RST_BTN1: Reset Button Connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION PM_SYSRST_R# SATA1, SATA2: SATA 3Gb/s Drive Connectors PIN NO. DESCRIPTION PIN NO. DESCRIPTION SATA_TX+ SATA_TX- SATA_RX- SATA_RX+ SATA_PWR1, SATA_PWR2: SATA Power Connectors PIN NO. DESCRIPTION PIN NO. DESCRIPTION +5VS COM1, COM2, COM3: RS-232 serial port connectors PIN NO.
  • Page 14 CN5: SMBUS connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION SMB_DATA SMB_CLK +V5S JSPI1: SPI Flash Connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION +1.8VA SPI_CLK_SW SPI_CS SPI_SI_SW SPI_SO_SW JSPI2: SPI Flash connector (EC) PIN NO. DESCRIPTION PIN NO. DESCRIPTION +3.3A SPI_CLK_SW_EC SPI_CS#0_CN_EC SPI_SI_SW_EC SPI_SO_SW_EC...
  • Page 15 LAN2: Ethernet connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION IO_GND_1 TRD2N0 IO_GND_1 TRD2P1 L2_100- TRD2N1 L2_1000- N95934519 L2_LINK_ACT- N95934513 N100495197 TRD2P2 TRD2N2 TRD2P3 TRD2P0 TRD2N3 CN12: HDMI connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION HDMI_DATA2 HDMI_DATA2# HDMI_DATA1 HDMI_DATA1# HDMI_DATA0 HDMI_DATA0# HDMI_CLK HDMI_CLK# HDMI_SCL...
  • Page 16 CN6: USB 2.0 Connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION USB3_PWR1 DATA1_N USB_GND DATA1_P USB_GND CN7: USB 3.0 connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION USB3_PWR1 USB3P0_RXDP1 USB2P0_DM1_L USB_GND USB2P0_DP1_L USB3P0_TXDN1_C USB3P0_TXDP1_C USB3P0_RXDN1 VGA1: VGA connector PIN NO. DESCRIPTION PIN NO. DESCRIPTION GREEN BLUE...
  • Page 17 Board Layout: Jumper and Connector Locations (Unit: mm)
