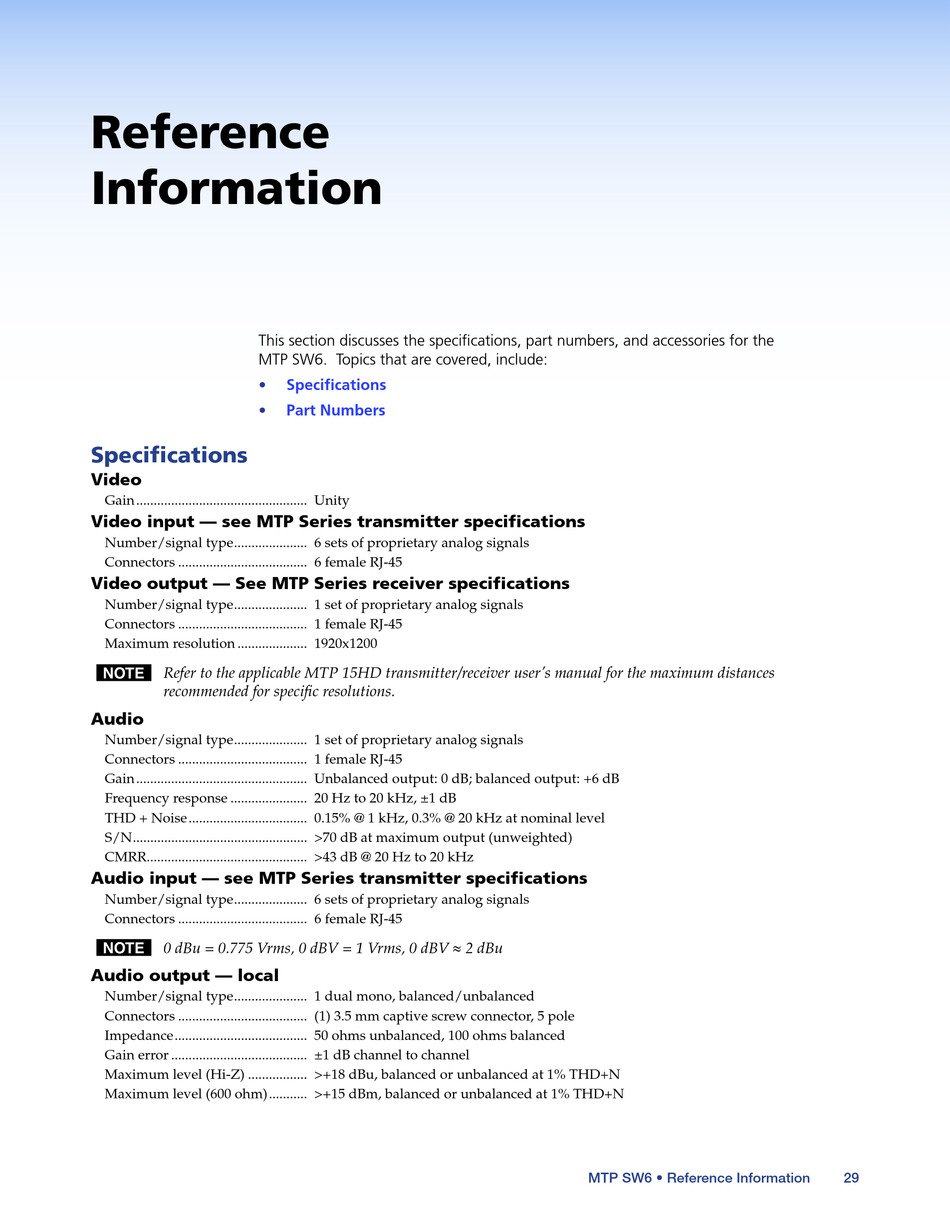

Reference Information; Speciications - Extron electronics MTP SW6 User Manual

Reference
Information
This section discusses the speciications, part numbers, and accessories for the
MTP SW6. Topics that are covered, include:
•
•

Speciications

Video
Gain ������������������������������������������������� Unity
Video input — see MTP Series transmitter speciications
Number/signal type ��������������������� 6 sets of proprietary analog signals
Connectors ������������������������������������� 6 female RJ-45
Video output — See MTP Series receiver speciications
Number/signal type ��������������������� 1 set of proprietary analog signals
Connectors ������������������������������������� 1 female RJ-45
Maximum resolution �������������������� 1920x1200
N Refer to the applicable MTP 15HD transmitter/receiver user's manual for the maximum distances
recommended for speciic resolutions.
Audio
Number/signal type ��������������������� 1 set of proprietary analog signals
Connectors ������������������������������������� 1 female RJ-45
Gain ������������������������������������������������� Unbalanced output: 0 dB; balanced output: +6 dB
Frequency response ���������������������� 20 Hz to 20 kHz, ±1 dB
THD + Noise ���������������������������������� 0�15% @ 1 kHz, 0�3% @ 20 kHz at nominal level
S/N �������������������������������������������������� >70 dB at maximum output (unweighted)
CMRR ���������������������������������������������� >43 dB @ 20 Hz to 20 kHz
Audio input — see MTP Series transmitter speciications
Number/signal type ��������������������� 6 sets of proprietary analog signals
Connectors ������������������������������������� 6 female RJ-45
N 0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
Audio output — local
Number/signal type ��������������������� 1 dual mono, balanced/unbalanced
Connectors ������������������������������������� (1) 3�5 mm captive screw connector, 5 pole
Impedance �������������������������������������� 50 ohms unbalanced, 100 ohms balanced
Gain error ��������������������������������������� ±1 dB channel to channel
Maximum level (Hi-Z) ����������������� >+18 dBu, balanced or unbalanced at 1% THD+N
Maximum level (600 ohm) ����������� >+15 dBm, balanced or unbalanced at 1% THD+N
Speciications
Part Numbers
MTP SW6 • Reference Information 29
