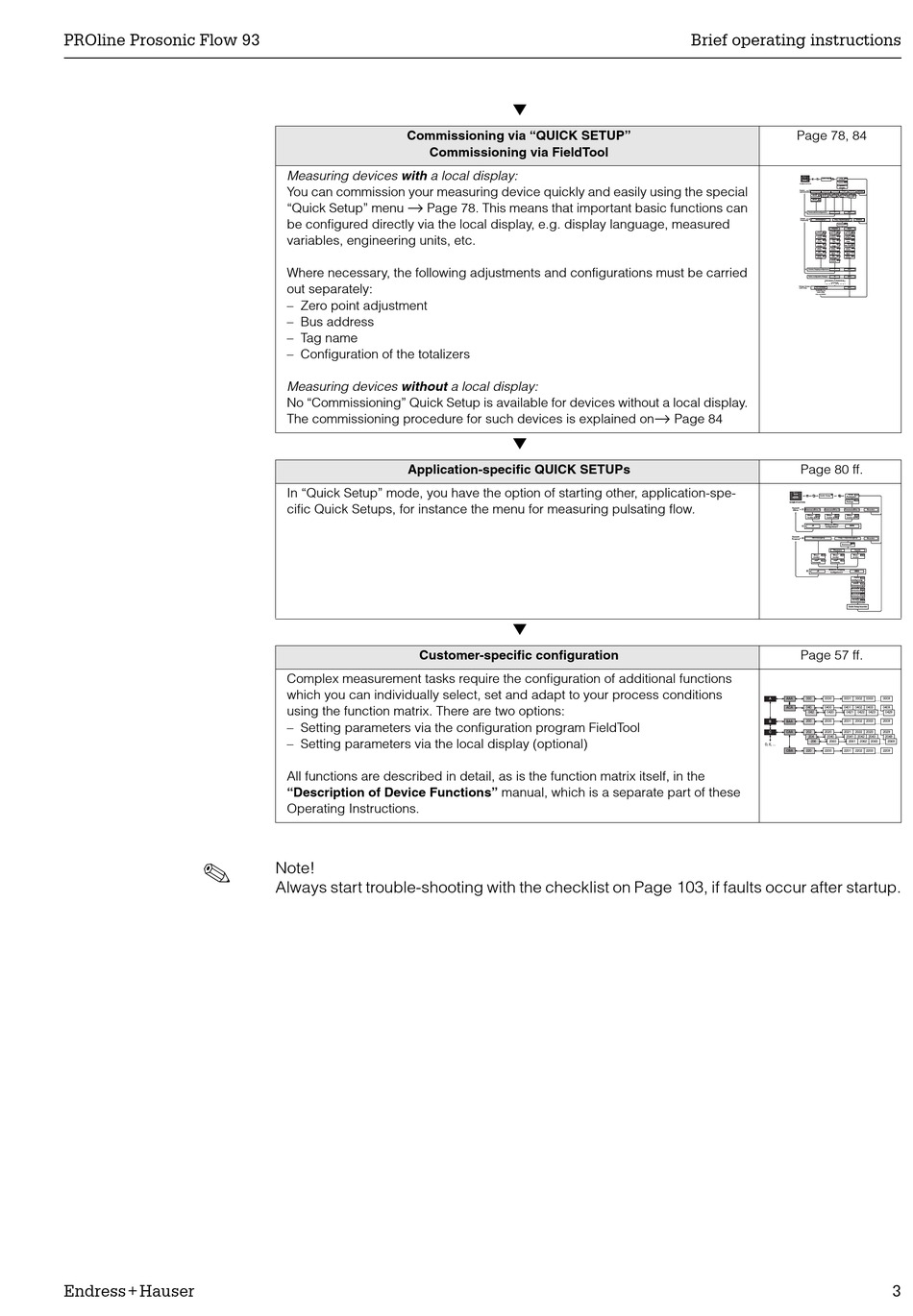

Endress+Hauser PROline prosonic flow 93 Operating Instructions Manual page 3

PROline Prosonic Flow 93
!
Endress+Hauser
Commissioning via "QUICK SETUP"
Commissioning via FieldTool
Measuring devices with a local display:
You can commission your measuring device quickly and easily using the special
→
"Quick Setup" menu Page 78. This means that important basic functions can
be configured directly via the local display, e.g. display language, measured
variables, engineering units, etc.
Where necessary, the following adjustments and configurations must be carried
out separately:
– Zero point adjustment
– Bus address
– Tag name
– Configuration of the totalizers
Measuring devices without a local display:
No "Commissioning" Quick Setup is available for devices without a local display.
The commissioning procedure for such devices is explained on
Application-specific QUICK SETUPs
In "Quick Setup" mode, you have the option of starting other, application-spe-
cific Quick Setups, for instance the menu for measuring pulsating flow.
Customer-specific configuration
Complex measurement tasks require the configuration of additional functions
which you can individually select, set and adapt to your process conditions
using the function matrix. There are two options:
– Setting parameters via the configuration program FieldTool
– Setting parameters via the local display (optional)
All functions are described in detail, as is the function matrix itself, in the
"Description of Device Functions" manual, which is a separate part of these
Operating Instructions.
Note!
Always start trouble-shooting with the checklist on Page 103, if faults occur after startup.
▼
→
Page 84
▼
▼
Brief operating instructions
Page 78, 84
ENDRESS+HAUSER
+ + Quick Setup B E Setup 1002
- + E + Inbetriebn.
E
ESC
2000
Sprache
HOME-POSITION
System-
einheiten
➀
Auswahl Volumenfluss Temperatur Viskosität Länge
Systemeinheiten Geschw. Beenden
Einheit 0402 Einheit 0422 Einheit 0423 Einheit 0424 Einheit 0425
Volumenfluss Temperatur Viskosität Länge Geschw.
Einheit 3001
Summenzähler
➁
Andere Einheit konfigurieren? JA NEIN
Auswahl ➂
Stromausgang n Freq.-/ Impulsausgang n Beenden
Ausgangstyp
4200
Betriebsart
Frequenz Impuls
Zuord. 4000 Zuord. 4201 Zuord. 4221
Stromausgang Freq.-ausgang Imp.-ausgang
Strom- 4001 End- 4203 Impuls- 4222
bereich frequenz wertigkeit
Wert 4002 Wert 4204 Impuls- 4223
0/4 mA f min breite
Wert 4003 Wert 4205 Max. 4224
20 mA f max Imp.-frequenz
Mess- 4004 Mess- 4206 Mess- 4225
modus modus modus
Zeit- 4005 Ausgangs- 4207 Ausgangs- 4226
konstante signal signal
Fehler- 4006 Zeit- 4208 Fehler- 4227
verhalten konstante verhalten
Fehler- 4209
verhalten
➃ Anderen Ausgang konfigurieren? JA NEIN
Autom. Konfiguration Anzeige? JA NEIN
Automatische Parametrierung
der Anzeige
Abfrage: Anderes
Puls. Durchfluss NEIN
Quick Setup
Ausführung des
Quick Setup
Puls. Durchfluss
Page 80 ff.
ENDRESS+HAUSER
B 1003
+ + Setup
E Quick Setup E +
- + E Pulsierend
ESC Dämpfung 2002
Anzeige
HOME-POSITION
Auswahl ➀
Summenzähler 3 Summenzähler 2 Summenzähler 1
Zähler
Zähler- 3002 Zähler- 3002 Zähler- 3002
modus (DAC) modus (DAB) modus (DAA)
Weiteren Zähler
➁
JA NEIN
konfigurieren?
Auswahl ➂
Stromausgang Freq.-/ Impulsausgang
Ausgang
4200
Betriebsart
Frequenz Impuls
Mess- 4004 Mess- 4206 Mess- 4225
modus modus modus
4005 Zeit- 4208
Zeit-
konstante konstante
Weiteren Ausgang
➃
JA NEIN
konfigurieren?
8005
Alarm-
verzögerung
Zuord. 6400
Schleichmenge
Einschalt. 6402
Schleichmenge
Ausschalt. 6403
Schleichmenge
6403
Druckst.-
unterdrückung
Quick Setup beenden
Page 57 ff.
A AAA 000 0000 0001 0002
ACA 040 0400 0401 0402
042 0420 0421 0422
200 2000 2001 2002
B BAA
C CAA 202 2020 2021 2022
204 2040 2041 2042
206 2060 2061 2062
D, E, ...
CBA 220 2200 2201 2202
Beenden
Beenden
0003 ... 0009
0403 0409
...
0423 ... 0429
2003 2009
...
2023 ... 2029
2043 ... 2049
2063 2069
...
2203 ... 2209
