MANUEL D'INSTALLATION
SUBLIM
Clavier codé rétro-éclairé à électronique déportée

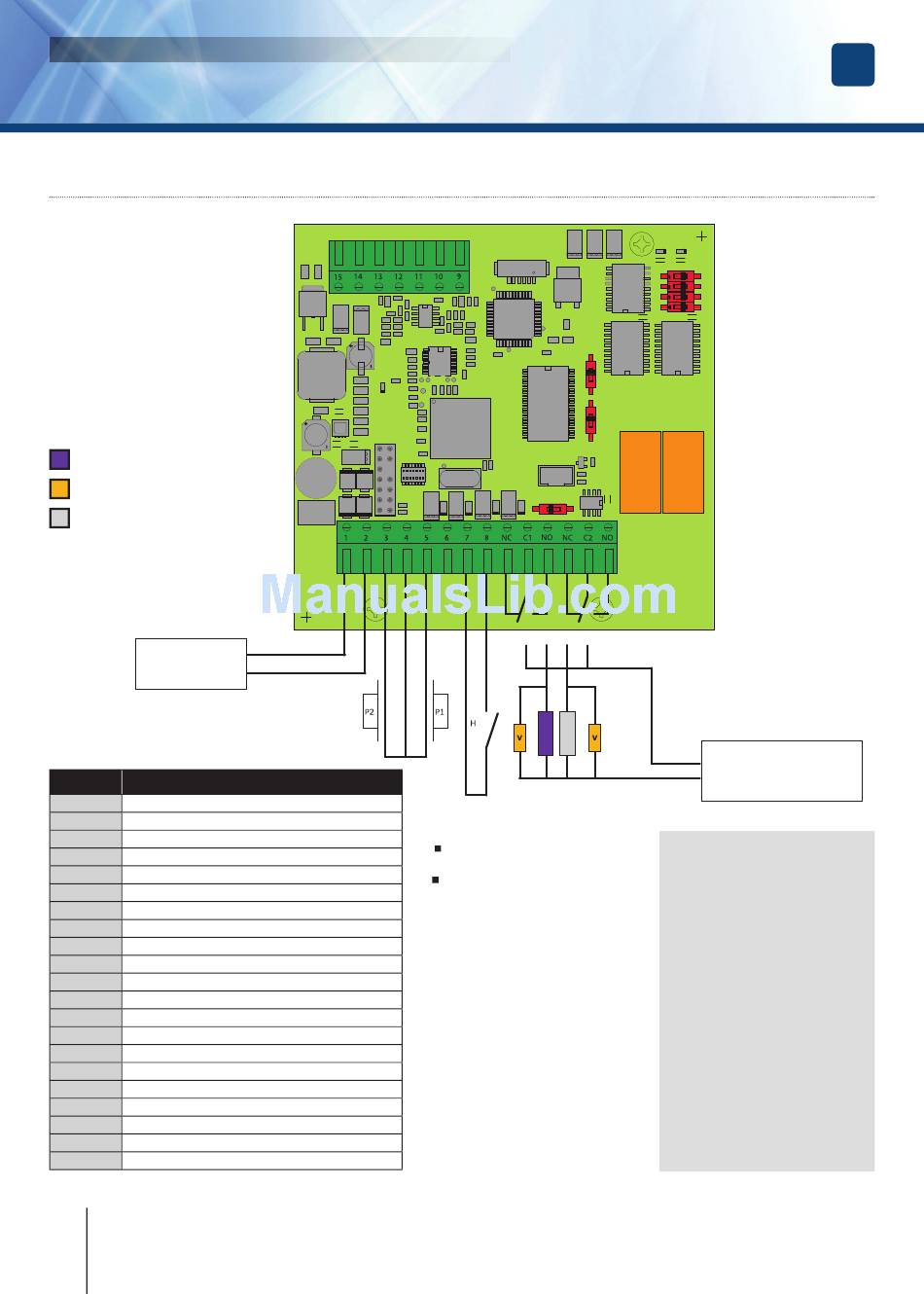

5] SCHÉMA DE RACCORDEMENTS
Gâche à émission
Varistance
Gâche à rupture
(Contact au repos)
H (Ouvert)
SUBLIM en fonction clavier codé
H (Fermé)
SUBLIM en fonction Bouton Poussoir
Alimentation
12 à 24 V AC
ou 12 à 48 V DC
Bornier Correspondance
1 + Alimentation 12 V à 24 V AC ou 12 V à 48 V DC
2 - Alimentation 12 V à 24 V AC ou 12 V à 48 V DC
3 Bouton intérieur de sortie relais 2
Commun boutons
4
Bouton intérieur de sortie relais 1
5
6 Contact extension L
Commun contacts
7
Contact Horloge
8
NC Contact repos du relais 1 (Normally Connected)
Contact Commun du relais 1
C1
NO Contact travail du relais 1 (Normally Open)
NC Contact repos du relais 2
Contact commun du relais 2
C2
NO Contact travail du relais 2
Voyants verts clavier (fi l blanc)
9
Voyants bleus clavier (fi l bleu)
10
11 Buzzer (fi l noir)
Détecteur 2 (fi l noir)
12
Détecteur 1 (fi l gris)
13
14 Commun Détecteur (blindage) Tresse à réunir
Commun voyants et buzzer (fi l rouge)
15
cdvi.com
cdvigroup.com
SW2
I1
SW1 - RAZ. en position ON :
1. Sous tension, réinitialise
le code maître 1 2 3 4 5.
Hors tension, réinitialise
la mémoire :
- code maître,
- effacement des codes utilisateur,
- paramètres par defaut usine.
3. Modifi cation du code
par l'utilisateur en position ON.
4. Non utilisé.
5. Non utilisé.
SW2 - Mode apprentissage
Doit être positionné sur la position
ON hors tension pour passer
en mode apprentissage.
SW3 - Reset
Ne pas utiliser.
Doit être positionné sur OFF.
I1 Doit être positionné sur ON.
SW1
SW3
Relais Relais
1 2
Alimentation
côté puissance
de commande Sortie
12/24 V AC/DC
Commande par bouton
poussoir
Le raccordement du bouton
poussoir P1 est prévu
pour commander le relais 1.
Le raccordement du bouton
poussoir P2 est prévu
pour commander le relais 2.
Le mode et la temporisation
sont programmables.
Le contact horloge H
permet l'utilisation
de toutes les touches
comme bouton extérieur.
Si le contact horloge est ouvert,
les touches sont utilisées
comme des termes habituels.
Si le contact horloge est fermé,
toutes les touches sont utilisées
pour l'ouverture libre.
FR
