INSTALLATION MANUAL
SUBLIM
Clavier codé rétro-éclairé à électronique déportée
Merci pour l'achat de ce produit et pour la confi ance que vous accordez
à notre entreprise.

1] PRESENTATION DU PRODUIT

Pas de touche mécanique.
Rétro-éclairé.
Inox et polycarbonate.
Gravures laser des chiffres
et lettres à l'intérieur
de la matière en polycarbonate.
Free voltage*.
Montage avec vis Torx
Protection de la carte électronique
par tropicalisation.
100 codes utilisateurs.
Signalisation lumineuse et sonore.
Longueur de câble spécifi que fourni (entre
le SUBLIM et l'électronique déportée) : 3 m.
2 relais.

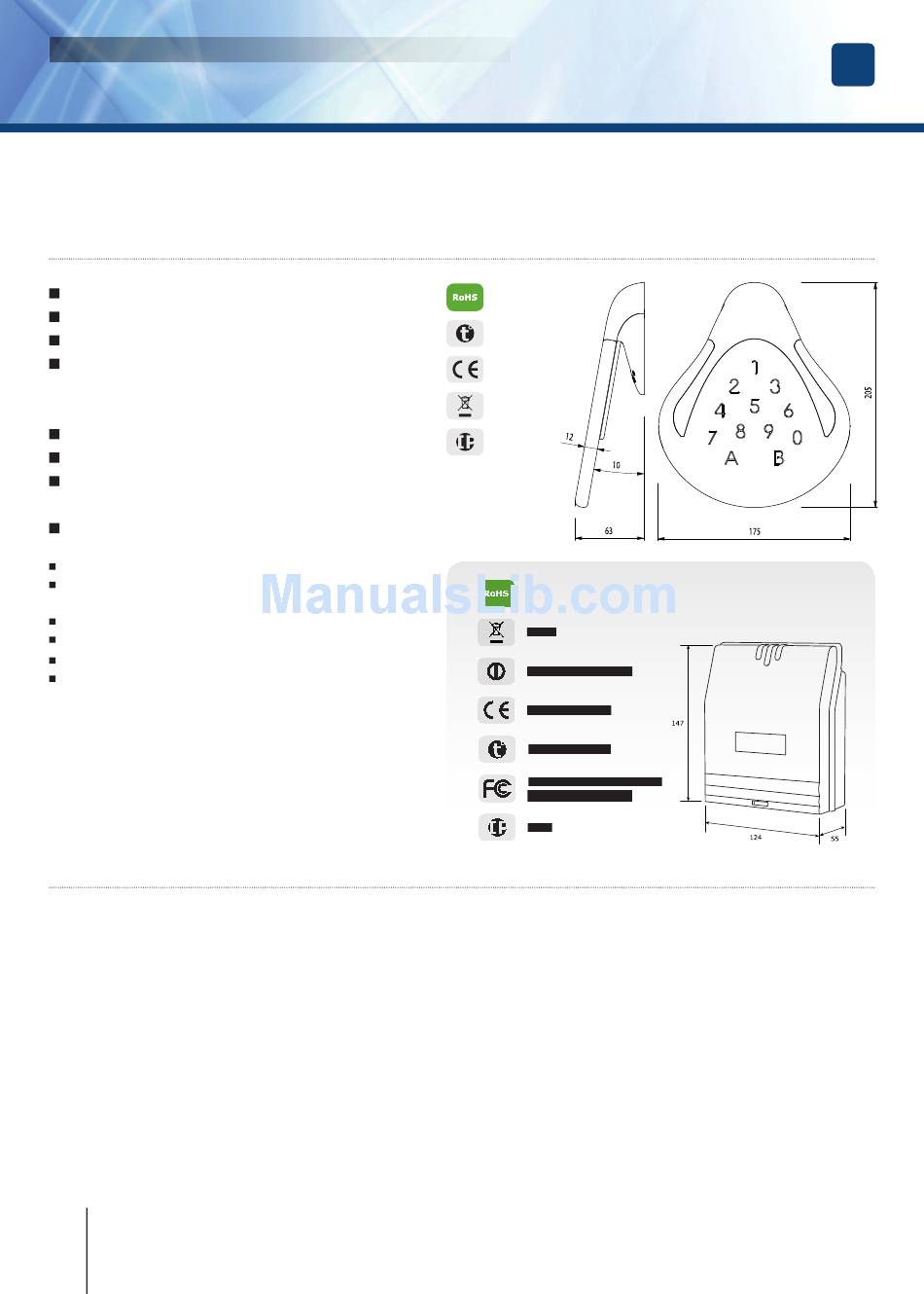

Dimensions (L x l x P) : 205 x 175 x 63 mm.
Alimentation : 12 à 24 V AC ou 12 à 48 V DC.
Consommation (2 relais commandés
+ clavier) :- En 12 V AC > Au repos 200 mA,
- En 12 V AC > 2 relais activés 260 mA,
- En 24 V AC > Au repos 120 mA,
- En 24 V AC > 2 relais activés 150 mA,
- En 12 V DC > Au repos 275 mA,
- En 12 V DC > 2 relais activés 350 mA,
- En 24 V DC > Au repos 140 mA,
- En 24 V DC > 2 relais activés 175 mA.
2] RAPPELS ET RECOMMANDATIONS
Composition des codes
- L'apprentissage des touches est réalisé en usine,
mais il est impératif de refaire l'apprentissage
sur site après le montage.
- Par souci de sécurité, veillez à modifi er le code
maître usine par celui de votre choix.
- Lors du changement du code maître usine
et de la création des codes utilisateurs, évitez
les codes trop simples (ex: les suites 3 4 5 6 7).
Rappel de câblage
- La distance de câblage entre le SUBLIM et
l'électronique déportée doit être au maximum de 3 m.
- Attention de ne pas passer vos fi ls à proximité
de câbles «Courant fort» (ex: 230 V AC).
cdvi.com
2
cdvigroup.com
®
Alimentations préconisées
ARD12 et BS60.
Recommandations d'installation
- Pour sécuriser l'installation, n'oubliez pas de placer
- L'électronique déportée du SUBLIM doit être
Montage
Afi n d'optimiser le fonctionnement du SUBLIM
et de prévenir les tentatives d'arrachage, privilégiez
les surfaces planes, rigides et non soumises
aux vibrations.
+15°C à +35°C
Certifi cation
CE
DEEE
IP54
Electronique déportée, fournie
avec le clavier codé SUBLIM...
DEEE
Certifi cation R&TTE
Certifi cation CE
-20°C à +70°C
Certifi cation FCC CFR 47
part 15 compliance
IP42
la varistance sur le système de verrouillage,
en parallèle, au niveau de l'alimentation.
impérativement installée dans un environnement clos
et protégée des conditions climatiques extérieures.
