ESPAÑOL
 AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:
Consulte el capítulo siguiente (ajuste de dirección DMX-512) para saber cómo ajustar la dirección de inicio
en esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible
decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá
completamente del controlador que utilice... Consulte el manual de usuario de su controlador DMX para
saber que direcciones de inicio debe ajustar.
Ejemplo de configuración de diferentes configuraciones de canal:
 1 Canal: 001 (unidad1), 002 (unidad 2), 003 (unidad 3), ...
 4 Canales: 001 (unidad 1), 005 (unidad 2), 009 (unidad 3), ...
 256 Canales: 001 (unidad), 257 (unidad)

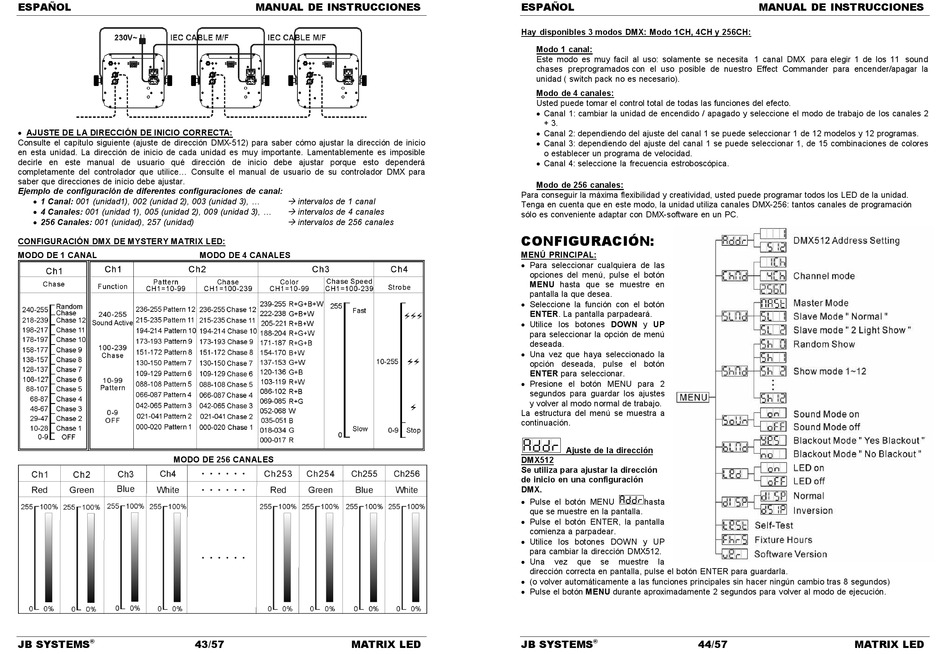

CONFIGURACIÓN DMX DE MYSTERY MATRIX LED:
MODO DE 1 CANAL
MODO DE 256 CANALES
JB SYSTEMS 43/57
®
MANUAL DE INSTRUCCIONES
 intervalos de 1 canal
 intervalos de 4 canales
 intervalos de 256 canales
MODO DE 4 CANALES
MATRIX LED
ESPAÑOL
Hay disponibles 3 modos DMX: Modo 1CH, 4CH y 256CH:
Modo 1 canal:
Este modo es muy facil al uso: solamente se necesita 1 canal DMX para elegir 1 de los 11 sound
chases preprogramados con el uso posible de nuestro Effect Commander para encender/apagar la
unidad ( switch pack no es necesario).
Modo de 4 canales:
Usted puede tomar el control total de todas las funciones del efecto.
 Canal 1: cambiar la unidad de encendido / apagado y seleccione el modo de trabajo de los canales 2
+ 3.
 Canal 2: dependiendo del ajuste del canal 1 se puede seleccionar 1 de 12 modelos y 12 programas.
 Canal 3: dependiendo del ajuste del canal 1 se puede seleccionar 1, de 15 combinaciones de colores
o establecer un programa de velocidad.
 Canal 4: seleccione la frecuencia estroboscópica.
Modo de 256 canales:
Para conseguir la máxima flexibilidad y creatividad, usted puede programar todos los LED de la unidad.
Tenga en cuenta que en este modo, la unidad utiliza canales DMX-256: tantos canales de programación
sólo es conveniente adaptar con DMX-software en un PC.
CONFIGURACIÓN:
MENÚ PRINCIPAL:
 Para seleccionar cualquiera de las
opciones del menú, pulse el botón
MENU hasta que se muestre en
pantalla la que desea.
 Seleccione la función con el botón
ENTER. La pantalla parpadeará.
 Utilice los botones DOWN y UP
para seleccionar la opción de menú
deseada.
 Una vez que haya seleccionado la
opción deseada, pulse el botón
ENTER para seleccionar.
 Presione el botón MENU para 2
segundos para guardar los ajustes
y volver al modo normal de trabajo.
La estructura del menú se muestra a
continuación.
Ajuste de la dirección
DMX512
Se utiliza para ajustar la dirección
de inicio en una configuración
DMX.
 Pulse el botón MENU
hasta
que se muestre en la pantalla.
 Pulse el botón ENTER, la pantalla
comienza a parpadear.
 Utilice los botones DOWN y UP
para cambiar la dirección DMX512.
 Una
vez que se muestre la
dirección correcta en pantalla, pulse el botón ENTER para guardarla.
 (o volver automáticamente a las funciones principales sin hacer ningún cambio tras 8 segundos)
 Pulse el botón MENU durante aproximadamente 2 segundos para volver al modo de ejecución.
