ESPAÑOL
 En el caso de problemas serios de manejo, deje de usar la instalación y contacte con su vendedor
inmediatamente.
 La carcasa y las lentes deben ser cambiadas si hay daño visible.
 Por favor, use el empaquetado original cuando el aparato deba ser transportado.
 Debido a motivos de seguridad está prohibido hacer modificaciones sin autorizar a la unidad.
Importante: ¡Nunca mire directamente a la fuente de luz! No use el efecto en presencia de personas que
sufran de epilepsia.

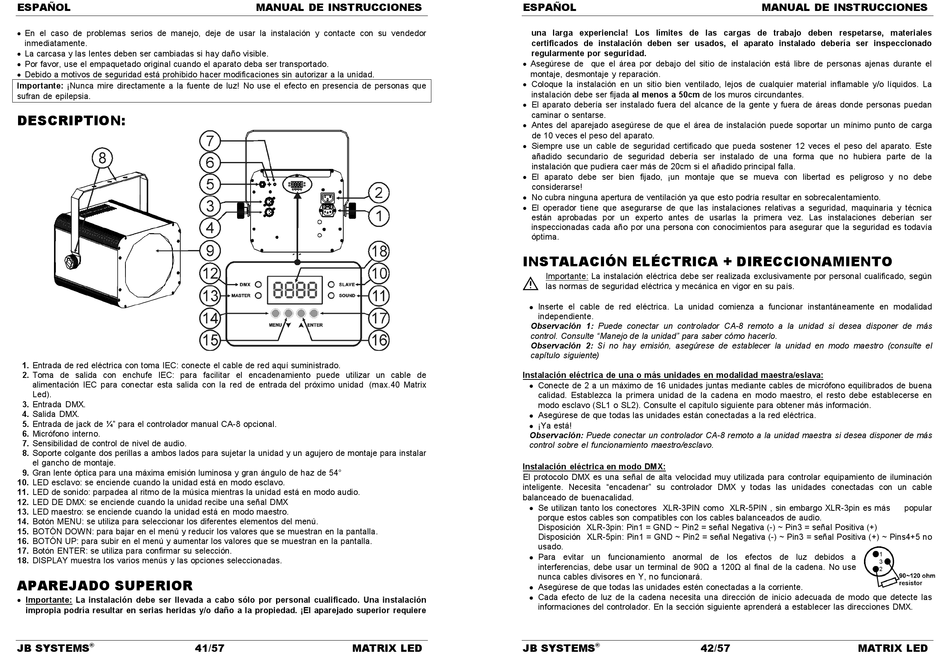

DESCRIPTION:
1. Entrada de red eléctrica con toma IEC: conecte el cable de red aquí suministrado.
2. Toma de salida con enchufe IEC: para facilitar el encadenamiento puede utilizar un cable de
alimentación IEC para conectar esta salida con la red de entrada del próximo unidad (max.40 Matrix
Led).
3. Entrada DMX.
4. Salida DMX.
5. Entrada de jack de ¼" para el controlador manual CA-8 opcional.
6. Micrófono interno.
7. Sensibilidad de control de nivel de audio.
8. Soporte colgante dos perillas a ambos lados para sujetar la unidad y un agujero de montaje para instalar
el gancho de montaje.
9. Gran lente óptica para una máxima emisión luminosa y gran ángulo de haz de 54°
10. LED esclavo: se enciende cuando la unidad está en modo esclavo.
11. LED de sonido: parpadea al ritmo de la música mientras la unidad está en modo audio.
12. LED DE DMX: se enciende cuando la unidad recibe una señal DMX
13. LED maestro: se enciende cuando la unidad está en modo maestro.
14. Botón MENU: se utiliza para seleccionar los diferentes elementos del menú.
15. BOTÓN DOWN: para bajar en el menú y reducir los valores que se muestran en la pantalla.
16. BOTÓN UP: para subir en el menú y aumentar los valores que se muestran en la pantalla.
17. Botón ENTER: se utiliza para confirmar su selección.
18. DISPLAY muestra los varios menús y las opciones seleccionadas.
APAREJADO SUPERIOR
 Importante: La instalación debe ser llevada a cabo sólo por personal cualificado. Una instalación
impropia podría resultar en serias heridas y/o daño a la propiedad. ¡El aparejado superior requiere
JB SYSTEMS 41/57
®
MANUAL DE INSTRUCCIONES
MATRIX LED
ESPAÑOL
una larga experiencia! Los límites de las cargas de trabajo deben respetarse, materiales
certificados de instalación deben ser usados, el aparato instalado debería ser inspeccionado
regularmente por seguridad.
 Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el
montaje, desmontaje y reparación.
 Coloque la instalación en un sitio bien ventilado, lejos de cualquier material inflamable y/o líquidos. La
instalación debe ser fijada al menos a 50cm de los muros circundantes.
 El aparato debería ser instalado fuera del alcance de la gente y fuera de áreas donde personas puedan
caminar o sentarse.
 Antes del aparejado asegúrese de que el área de instalación puede soportar un mínimo punto de carga
de 10 veces el peso del aparato.
 Siempre use un cable de seguridad certificado que pueda sostener 12 veces el peso del aparato. Este
añadido secundario de seguridad debería ser instalado de una forma que no hubiera parte de la
instalación que pudiera caer más de 20cm si el añadido principal falla.
 El aparato debe ser bien fijado, ¡un montaje que se mueva con libertad es peligroso y no debe
considerarse!
 No cubra ninguna apertura de ventilación ya que esto podría resultar en sobrecalentamiento.
 El operador tiene que asegurarse de que las instalaciones relativas a seguridad, maquinaria y técnica
están aprobadas por un experto antes de usarlas la primera vez. Las instalaciones deberían ser
inspeccionadas cada año por una persona con conocimientos para asegurar que la seguridad es todavía
óptima.
INSTALACIÓN ELÉCTRICA + DIRECCIONAMIENTO
Importante: La instalación eléctrica debe ser realizada exclusivamente por personal cualificado, según
las normas de seguridad eléctrica y mecánica en vigor en su país.
 Inserte el cable de red eléctrica. La unidad comienza a funcionar instantáneamente en modalidad
independiente.
Observación 1: Puede conectar un controlador CA-8 remoto a la unidad si desea disponer de más
control. Consulte "Manejo de la unidad" para saber cómo hacerlo.
Observación 2: Si no hay emisión, asegúrese de establecer la unidad en modo maestro (consulte el
capítulo siguiente)
Instalación eléctrica de una o más unidades en modalidad maestra/eslava:
 Conecte de 2 a un máximo de 16 unidades juntas mediante cables de micrófono equilibrados de buena
calidad. Establezca la primera unidad de la cadena en modo maestro, el resto debe establecerse en
modo esclavo (SL1 o SL2). Consulte el capítulo siguiente para obtener más información.
 Asegúrese de que todas las unidades están conectadas a la red eléctrica.
 ¡Ya está!
Observación: Puede conectar un controlador CA-8 remoto a la unidad maestra si desea disponer de más
control sobre el funcionamiento maestro/esclavo.
Instalación eléctrica en modo DMX:
El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipamiento de iluminación
inteligente. Necesita "encadenar" su controlador DMX y todas las unidades conectadas con un cable
balanceado de buenacalidad.
 Se utilizan tanto los conectores XLR-3PIN como XLR-5PIN , sin embargo XLR-3pin es más
porque estos cables son compatibles con los cables balanceados de audio.
Disposición XLR-3pin: Pin1 = GND ~ Pin2 = señal Negativa (-) ~ Pin3 = señal Positiva (+)
Disposición XLR-5pin: Pin1 = GND ~ Pin2 = señal Negativa (-) ~ Pin3 = señal Positiva (+) ~ Pins4+5 no
usado.
 Para evitar un funcionamiento anormal de los efectos de luz debidos a
interferencias, debe usar un terminal de 90Ω a 120Ω al final de la cadena. No use
nunca cables divisores en Y, no funcionará.
 Asegúrese de que todas las unidades estén conectadas a la corriente.
 Cada efecto de luz de la cadena necesita una dirección de inicio adecuada de modo que detecte las
informaciones del controlador. En la sección siguiente aprenderá a establecer las direcciones DMX.
JB SYSTEMS 42/57
®
MANUAL DE INSTRUCCIONES
popular
MATRIX LED
