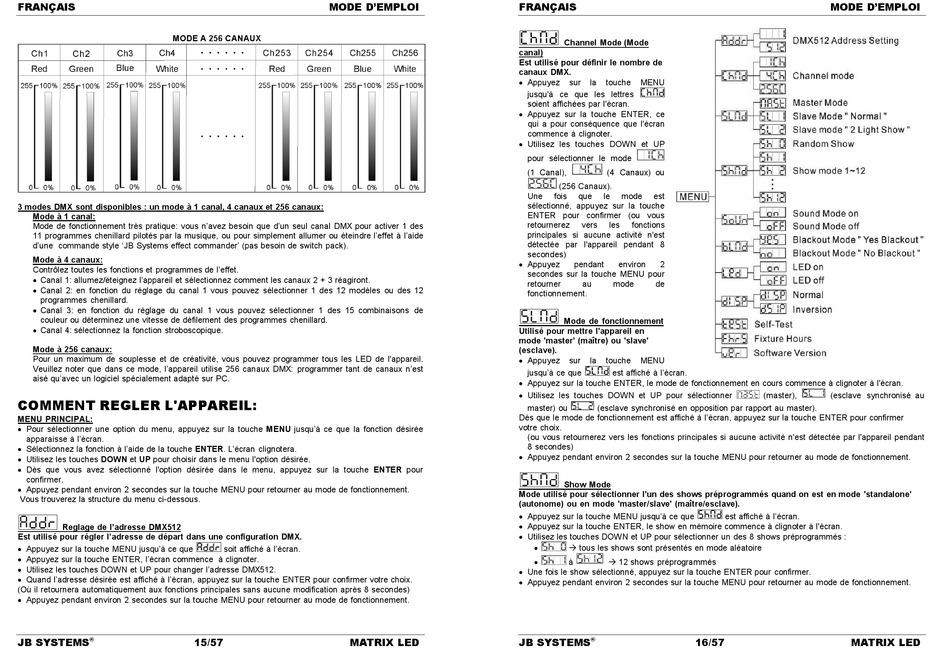

JB Systems Matrix LED Operation Manual page 10

FRANÇAIS
MODE A 256 CANAUX
3 modes DMX sont disponibles : un mode à 1 canal, 4 canaux et 256 canaux:
Mode à 1 canal:
Mode de fonctionnement très pratique: vous n'avez besoin que d'un seul canal DMX pour activer 1 des
11 programmes chenillard pilotés par la musique, ou pour simplement allumer ou éteindre l'effet à l'aide
d'une commande style 'JB Systems effect commander' (pas besoin de switch pack).
Mode à 4 canaux:
Contrôlez toutes les fonctions et programmes de l'effet.
 Canal 1: allumez/éteignez l'appareil et sélectionnez comment les canaux 2 + 3 réagiront.
 Canal 2: en fonction du réglage du canal 1 vous pouvez sélectionner 1 des 12 modèles ou des 12
programmes chenillard.
 Canal 3: en fonction du réglage du canal 1 vous pouvez sélectionner 1 des 15 combinaisons de
couleur ou déterminez une vitesse de défilement des programmes chenillard.
 Canal 4: sélectionnez la fonction stroboscopique.
Mode à 256 canaux:
Pour un maximum de souplesse et de créativité, vous pouvez programmer tous les LED de l'appareil.
Veuillez noter que dans ce mode, l'appareil utilise 256 canaux DMX: programmer tant de canaux n'est
aisé qu'avec un logiciel spécialement adapté sur PC.
COMMENT REGLER L'APPAREIL:
MENU PRINCIPAL:
 Pour sélectionner une option du menu, appuyez sur la touche MENU jusqu'à ce que la fonction désirée
apparaisse à l'écran.
 Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera.
 Utilisez les touches DOWN et UP pour choisir dans le menu l'option désirée.
 Dès que vous avez sélectionné l'option désirée dans le menu, appuyez sur la touche ENTER pour
confirmer.
 Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.
Vous trouverez la structure du menu ci-dessous.
Reglage de l'adresse DMX512
Est utilisé pour régler l'adresse de départ dans une configuration DMX.
 Appuyez sur la touche MENU jusqu'à ce que
 Appuyez sur la touche ENTER, l'écran commence à clignoter.
 Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
 Quand l'adresse désirée est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.
(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)
 Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.
JB SYSTEMS 15/57
®
MODE D'EMPLOI
soit affiché à l'écran.
MATRIX LED
FRANÇAIS
Channel Mode (Mode
canal)
Est utilisé pour définir le nombre de
canaux DMX.
 Appuyez
sur la touche MENU
jusqu'à ce que les lettres
soient affichées par l'écran.
 Appuyez sur la touche ENTER, ce
qui a pour conséquence que l'écran
commence à clignoter.
 Utilisez les touches DOWN et UP
pour sélectionner le mode
(1 Canal), (4 Canaux) ou
(256 Canaux).
Une fois que le mode est
sélectionné, appuyez sur la touche
ENTER pour confirmer (ou vous
retournerez vers les fonctions
principales si aucune activité n'est
détectée par l'appareil pendant 8
secondes)
 Appuyez
pendant environ 2
secondes sur la touche MENU pour
retourner au mode de
fonctionnement.
Mode de fonctionnement
Utilisé pour mettre l'appareil en
mode 'master' (maître) ou 'slave'
(esclave).
 Appuyez
sur la touche MENU
jusqu'à ce que est affiché à l'écran.
 Appuyez sur la touche ENTER, le mode de fonctionnement en cours commence à clignoter à l'écran.
 Utilisez les touches DOWN et UP pour sélectionner
master) ou (esclave synchronisé en opposition par rapport au master).
Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer
votre choix.
(ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant
8 secondes)
 Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.
Show Mode
Mode utilisé pour sélectionner l'un des shows préprogrammés quand on est en mode 'standalone'
(autonome) ou en mode 'master/slave' (maître/esclave).
 Appuyez sur la touche MENU jusqu'à ce que
 Appuyez sur la touche ENTER, le show en mémoire commence à clignoter à l'écran.
 Utilisez les touches DOWN et UP pour sélectionner un des 8 shows préprogrammés :

 tous les shows sont présentés en mode aléatoire

à  12 shows préprogrammés
 Une fois le show sélectionné, appuyez sur la touche ENTER pour confirmer.
 Appuyez pendant environ 2 secondes sur la touche MENU pour retourner au mode de fonctionnement.
JB SYSTEMS 16/57
®
MODE D'EMPLOI
(master), (esclave synchronisé au
est affiché à l'écran.
MATRIX LED
