DEUTSCH
 Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht
aufnehmen kann.
 Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht
aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des
Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
 Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in
Betracht gezogen werden!
 Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
 Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb
fachmännisch vorgenommen worden sind.
 Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen
sicheren Betrieb zu gewährleisten.

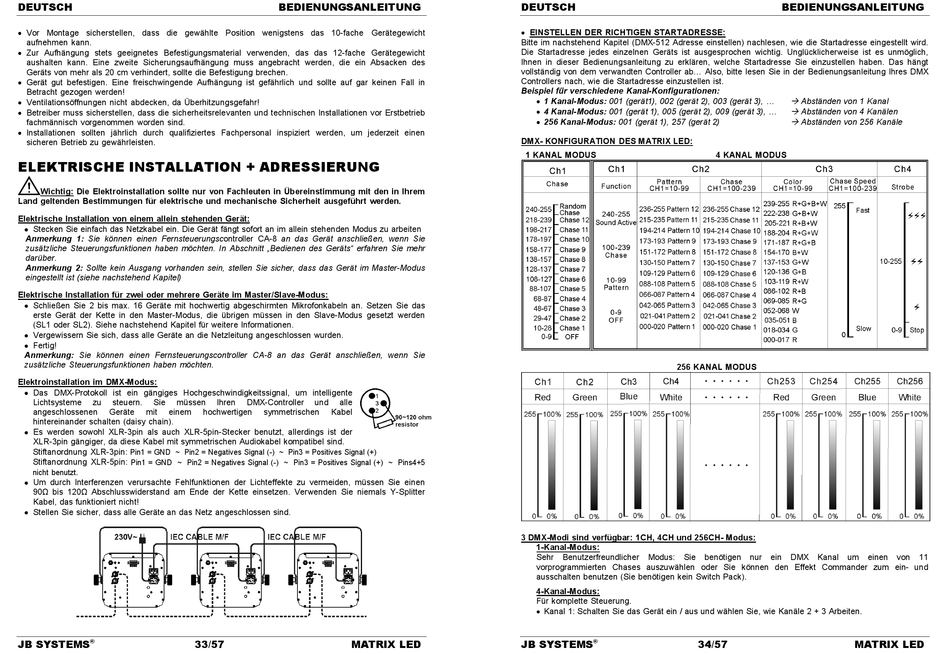

ELEKTRISCHE INSTALLATION + ADRESSIERUNG
Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihrem
Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden.
Elektrische Installation von einem allein stehenden Gerät:
 Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein stehenden Modus zu arbeiten
Anmerkung 1: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie
zusätzliche Steuerungsfunktionen haben möchten. In Abschnitt „Bedienen des Geräts" erfahren Sie mehr
darüber.
Anmerkung 2: Sollte kein Ausgang vorhanden sein, stellen Sie sicher, dass das Gerät im Master-Modus
eingestellt ist (siehe nachstehend Kapitel)
Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:
 Schließen Sie 2 bis max. 16 Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Setzen Sie das
erste Gerät der Kette in den Master-Modus, die übrigen müssen in den Slave-Modus gesetzt werden
(SL1 oder SL2). Siehe nachstehend Kapitel für weitere Informationen.
 Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
 Fertig!
Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie
zusätzliche Steuerungsfunktionen haben möchten.
Elektroinstallation im DMX-Modus:
 Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente
Lichtsysteme zu steuern. Sie müssen
angeschlossenen Geräte mit einem
hintereinander schalten (daisy chain).
 Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der
XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.
Stiftanordnung XLR-3pin:
Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)
Stiftanordnung XLR-5pin:
Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5
nicht benutzt.
 Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen
90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwenden Sie niemals Y-Splitter
Kabel, das funktioniert nicht!
 Stellen Sie sicher, dass alle Geräte an das Netz angeschlossen sind.
JB SYSTEMS 33/57
®
BEDIENUNGSANLEITUNG
Ihren DMX-Controller und alle
hochwertigen symmetrischen Kabel
MATRIX LED
DEUTSCH
 EINSTELLEN DER RICHTIGEN STARTADRESSE:
Bitte im nachstehend Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird.
Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich,
Ihnen in dieser Bedienungsanleitung zu erklären, welche Startadresse Sie einzustellen haben. Das hängt
vollständig von dem verwandten Controller ab... Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX
Controllers nach, wie die Startadresse einzustellen ist.
Beispiel für verschiedene Kanal-Konfigurationen:
 1 Kanal-Modus: 001 (gerät1), 002 (gerät 2), 003 (gerät 3), ...
 4 Kanal-Modus: 001 (gerät 1), 005 (gerät 2), 009 (gerät 3), ...
 256 Kanal-Modus: 001 (gerät 1), 257 (gerät 2)
DMX- KONFIGURATION DES MATRIX LED:
1 KANAL MODUS
256 KANAL MODUS
3 DMX-Modi sind verfügbar: 1CH, 4CH und 256CH- Modus:
1-Kanal-Modus:
Sehr Benutzerfreundlicher Modus: Sie benötigen nur ein DMX Kanal um
vorprogrammierten Chases auszuwählen oder Sie können den Effekt Commander zum ein- und
ausschalten benutzen (Sie benötigen kein Switch Pack).
4-Kanal-Modus:
Für komplette Steuerung.
 Kanal 1: Schalten Sie das Gerät ein / aus und wählen Sie, wie Kanäle 2 + 3 Arbeiten.
JB SYSTEMS 34/57
®
BEDIENUNGSANLEITUNG
 Abständen von 1 Kanal
 Abständen von 4 Kanälen
 Abständen von 256 Kanäle
4 KANAL MODUS
einen von
MATRIX LED
