  • Page 1 Инструкция по эксплуатации Электронный курвиметр ADA Wheel 100 Digital А00219 Цены на товар на сайте: http://www.vseinstrumenti.ru/instrument/izmeritelnyj/dorozhnye_kolesa_kurvimetry/ada/elektronnoe_izm eritelnoe_koleso_ada_wheel_100_digital_a00219/ Отзывы и обсуждения товара на сайте: http://www.vseinstrumenti.ru/instrument/izmeritelnyj/dorozhnye_kolesa_kurvimetry/ada/elektronnoe_izm eritelnoe_koleso_ada_wheel_100_digital_a00219/#tab-Responses...
  • Page 2 MEASUREMENT FOUNDATION Operating manual Measuring wheel Model: WHEEL 100 DIGITAL Manufacturer: ADAINSTRUMENTS Address: WWW.ADAINSTRUMENTS.COM...

  • Page 3: Table Of Contents

    WHEEL 100 DIGITAL Table of contents ..............3 Introduction .

  • Page 4: Introduction

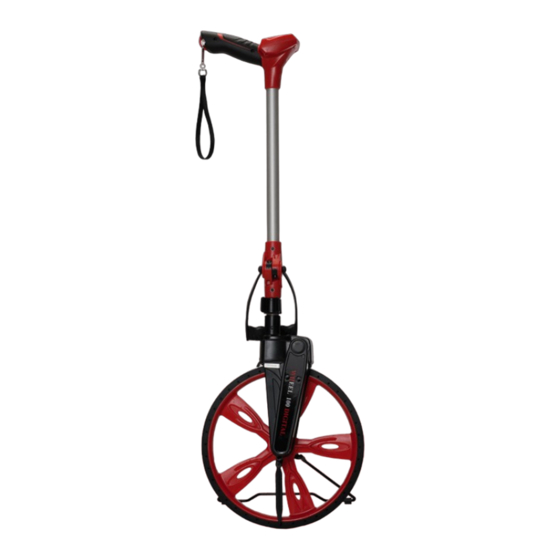

    WHEEL 100 DIGITAL Description Introduction ADA Wheel 100 Digital is a new revolution digital measuring wheel. It is designed base Aluminum Bar on Robust, Easy Use, Reliable and Ergo- nomics consideration. ADA Wheel 100 Digi- tal will let you feel easy and comfortable to measure the distance than ever before.

  • Page 5: Key Layout

    WHEEL 100 DIGITAL Key Layout Control Key 1 — Power on and off key 2 — Unit Change Key 3 — Reset and Memory select 4 — Backlight and Memory select LCD Display 5 — Memory mode and write read out into memory Handle Bar 6 —...

  • Page 6: Display

    WHEEL 100 DIGITAL Power On/Off Display Turn the ADA Wheel 100 Digital on by pres-sing (1) key on 2 seconds. Press Key again to turn off. Unit Change Press (2) Key to switch unit on Metric or Imperial. Set To Zero Press (3) Key for 2 seconds to set num- ber to zero.

  • Page 7: Memory

    WHEEL 100 DIGITAL Memory Select Memory space There are ive memory space (M1~M5) to (Memory space will twinkling when selected) storage measurement number. (left and right select) These memories will always keep even remove the battery. Hold the number Press Enter to memorize Into Memory mode (M1 is twinkling) Press ESC to leave memory mode...

  • Page 8: Power Saving Mode

    ADA Wheel 100 Digital will be turned off automatically if there is No ANY AC- TIONS in 5 minutes. Low Power ADA Wheel 100 Digital will light up low power sign when it almost runs out of battery. Open battery case by a screw driver.

  • Page 9: Warranty

    WHEEL 100 DIGITAL WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour.
  • Page 10 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modiications with the purpose of improvement and expansion of normal sphere of product application, mentioned in the service instruction, without tentative written agreement of the expert provider.
  • Page 11 WARRANTY CARD Name and model of the product _________________________________________________ Serial number ________________date of sale________________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by oficial importer. During this warranty period the owner of the product has the right for free repair of his instrument in case of manufactur- ing defects.
  • Page 12 Certiicate of acceptance and sale _______________________________________________________________________________________ _______________________________________________________________________________________ ________________________________________________________________________№_____________ name and model of the instrument Corresponds to ________________________________________________________________________ designation of standard and technical requirements Data of issue __________________________________________________________________________ Stamp of quality control department Price Sold ___________________________________________________ Date of sale _________________ name of commercial establishment...
  • Page 13 MEASUREMENT FOUNDATION Руководство по эксплуатации Измерительное колесо WHEEL 100 DIGITAL Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
  • Page 14 WHEEL 100 DIGITAL Оглавление 1. Введение ..............14 2.

  • Page 15: Введение

    WHEEL 100 DIGITAL ВНЕШНИЙ ВИД Введение ADA Wheel 100 Digital — революционно новое электронное измерительное Алюминиевая ручка колесо. Основой его дизайна являются прочность, простота использования, надежность и эргономичность. С помощью ADA Wheel 100 Digital Фиксатор ручки измерить расстояние стало проще, чем...

  • Page 16: Клавишная Панель

    WHEEL 100 DIGITAL Клавишная панель Клавишная панель 1 — Вкл/выкл 2 — Единицы измерения 3 — Сброс/выбор ячейки памяти Рукоятка 4 — Подсветка/выбор ячейки памяти LCD-дисплей 5 — Режим памяти/запись значения в память 6 — Удержание текущего значения/сброс MEASUREMENT FOUNDATION...

  • Page 17: Дисплей

    WHEEL 100 DIGITAL Включение/выключение Дисплей Прибор ADA Wheel 100 Digital включается на- жатием и удерживанием кнопки (1) в течение 2 секунд. Повторное нажатие кнопки (1) выключает прибор. Единицы измерения Нажмите кнопку (2) для выбора единиц измерения. Обнуление значения Удерживайте кнопку (3) в течение 2 секунд...

  • Page 18: Память

    WHEEL 100 DIGITAL Память Выбор ячейки памяти ADA Wheel 100 Digital имеет 5 ячеек (ячейка памяти мигает при выборе) памяти (M1-M5). Сохраненные значения (выбор кнопками «влево/вправо») не уничтожаются даже после извлечения батареек. Захват значения Нажмите Enter, чтобы записать значение в память...

  • Page 19: Автоматическое Отключение

    WHEEL 100 DIGITAL Замена батарей Автоматическое отключение ADA Wheel 100 Digital автоматически отключается после 5 минут простоя. Низкий заряд батарей Если на дисплее появится индикатор низкого заряда батарей, замените элементы питания. При помощи отвертки откройте батарейный отсек Замените батареи (9В)

  • Page 20: Гарантия

    WHEEL 100 DIGITAL Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на...
  • Page 21 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1. Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2. Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3. Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
  • Page 22 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель_____________________________________________________________ Серийный номер ___________________Дата продажи____________________________________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет...
  • Page 23 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________ ______________________________________________________________________________ ________________________________________________________________________№____ наименование и тип прибора Соответствует __________________________________________________________________ обозначение стандарта и технических условий Дата выпуска __________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ____________________________________________Дата продажи _____________...
  • Page 25 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
