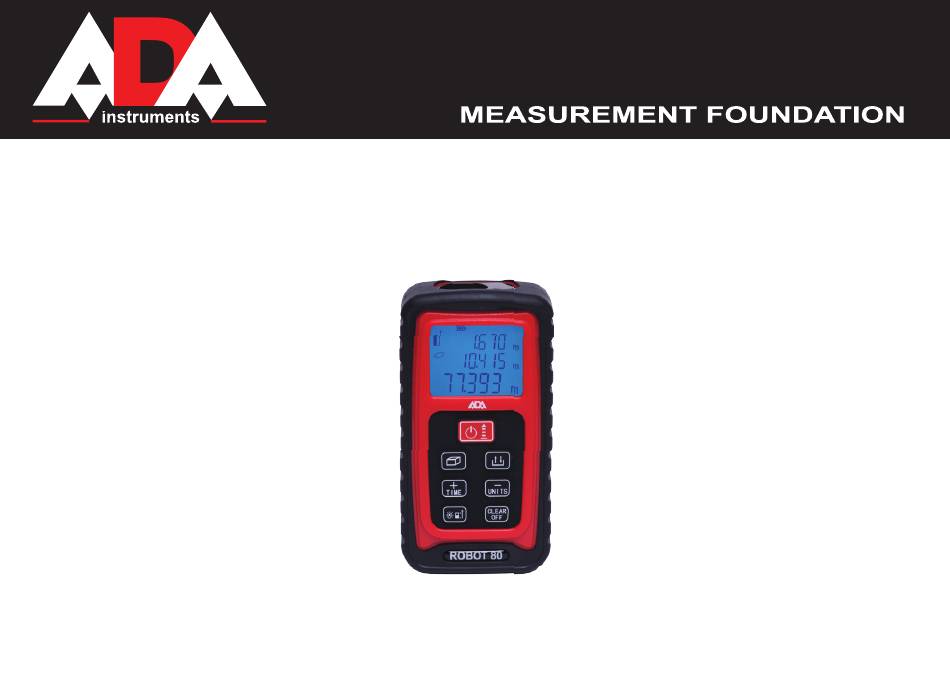

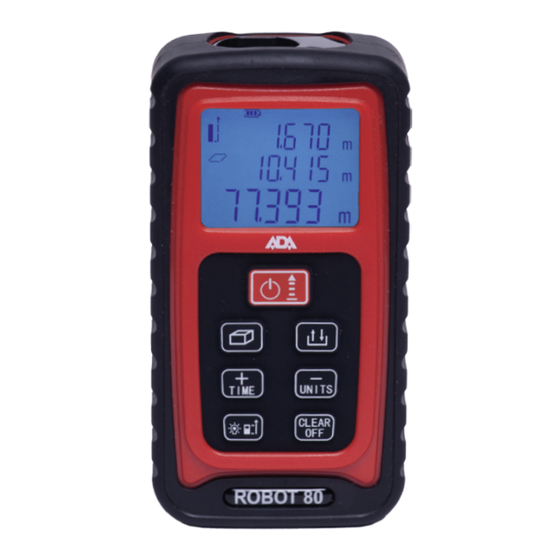

- Page 1 Operating manual Laser distance meter Model: ROBOT 80 Manufacturer: ADAINSTRUMENTS Address: WWW.ADAINSTRUMENTS.COM...
- Page 2 ROBOT Table of contents 1. Safety Instructions ........... .3 .
- Page 3 ROBOT Congratulations on the purchase of laser distance meter ADA ROBOT 80! Permitted use · Measuring distances · Computing functions, e.g. areas, volumes, subtractions, Pythagorean calculation · Storing measurements The safety regulations and instructions along with the operating manual should be read carefully before initial operation.The person responsible for the instrument must ensure that equipment is used in accordance with the instructions.
- Page 4 ROBOT Prohibited use - Using the instrument without instruction - Using outside the stated limits - Using the instrument in explosive environment (gas station, gas equipment, chemical industry and so on) - Deactivation of safety systems and removal of explanatory and hazard labels - Opening of the equipment by using tools (screwdrivers, etc.), as far as not specifically permitted for certain cases - Carrying out modification or conversion of the product - Don’t shoot at others with the laser intentionally...
- Page 5 ROBOT Inserting / Replacing Batteries 5 6 7 8 9 Remove the battery cover, insert the battery correctly. Pay attention to cor- rect polarity. Close the battery compartment. Replace the battery when symbol constantly blinks in the display. Batteries should be removed in case of danger of corrosion, if the device will not be used for a long time.
- Page 6 ROBOT Selecting Units Press and hold the button for sec. until the desired unit is displayed. Illumination Press and hold the button for seconds to switch the illumination on or off. Clear-Key Cancel the last action. Press button MEASUREMENTS Single distance measurement Press button...
- Page 7 ROBOT FUNCTIONS Addition / Subtraction Distance measuring. Press button : next measurement is added to the previous one. Press button : next measurement is substracted from the previous one. To complete this function press button . Repeat this function to measure distances. The result is desplayed in the main display area. Previous measured value is displayed in the first line, last measured value is displayed in the second line.
- Page 8 ROBOT Addition / Subtraction of areas Area measuring – see Area. Press button to enter into the Addition mode or button to enter into the Subtraction mode. Area value is displayed in the second line. Press button to take the first measurement (for example, length).Press button to take the second measurement (for example, width).
- Page 9 ROBOT All target points must be in a horizontal or vertical plane. The best results are achieved when the instrument is rotated about a fixed point (e.g. with the positioning bracket fully folded out and the instrument placed on a wall) or the instrument is mounted on a tripod. The minimum / maximum function can be used.
- Page 10 ROBOT Storage of constant / historical storage MESSAGE CODES All message codes are displayed with either “Info” or symbol telephone receiver (Error). Storage of constant Following mistakes can be corrected. You can store and recall a frequently used val- ue (e.g. height of a room). Measure the desired distance, press and hold the button until INFO...
- Page 11 ROBOT TECHNICAL DATA Range, without target, m 0.05 to 80 Accuracy, mm ±1.5* Smallest unit displayed 1 mm Laser class Laser type 635 nm, <1 mW IP rating IP 54 Automatic switch off 3 minutes of inactivity Display illumination Battery life, x AAA >...
- Page 12 ROBOT Measuring conditions Measuring range: the range is limited to 80 m. At night, at dusk and when the target is shadowed the measuring range without target plate is increased. Use a target plate to increase the measurement range during daylight or if the target has a bad reflection. Measuring Surfaces Measuring errors can occur when measuring toward colorless liquids (e.g.
- Page 13 ROBOT Laser classification The instrument is a laser class laser product accortding to DIN IEC 608 5-1:007. It is allowed to use unit without further safety precautions. WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two () years from the date of purchase.
- Page 14 Certificate of acceptance and sale ____________________________________________________________________________ ____________________________________________________________________________ ___________________________________________________________№_______________ name and model of the instrument Corresponds to ________________________________________________________________ designation of standard and technical requirements Data of issue __________________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ________________________ name of commercial establishment...
- Page 15 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 4 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by official importer.
- Page 16 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. . Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product application, men- tioned in the service instruction, without tentative written agreement of the expert provider.
- Page 18 Руководство по эксплуатации Лазерный дальномер Модель: ROBOT 80 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
- Page 19 ROBOT Оглавление 1. Начало работы ........... . 21 2.
- Page 20 ROBOT Поздравляем Вас с приобретением лазерного дальномера ADA ROBOT 80! Назначение инструмента Лазерный дальномер ADA ROBOT 80 позволит Вам: - измерять расстояния дистационно, - вычислять функции: сложение, вычитание, площади, объема, расстояния по теореме Пифагора, - сохранять измеренные значения в память.
- Page 21 ROBOT НАЧАЛО РАБОТЫ НАЧАЛО РАБОТЫ Клавишная панель 1. Кнопка включения / измерения 2. Площадь / объем / косвенные измерения (по теореме Пифагора) 3. Память 4. Сложение / таймер 5. Вычитание / изменение единиц измерения 6. Выбор точки отсчета / подсветка 7.
- Page 22 ROBOT Дисплей 5 6 7 8 9 1 Лазер “ВКЛ” 2 Точка отсчета (верхний край/ нижний край) 3 Вычисление площадь/объем/косвенные измерения (по теореме Пифагора) 4 Ошибка 5 Статус батареи 6 Сохранение измерений 7 Количество сохраненных значений 8 Установленное время измерений 9.
- Page 23 ROBOT Установка/замена элементов питания 1. Снимите крышку отсека для батарей. 2. Поместите в него новые элементы питания. Соблюдайте полярность. 3. Закройте отсек для батареи. 4.Замените элементы питания, когда на дисплее символ батареи будет обозначать полную разрядку. Если прибор не будет использоваться долгое время, извлеките батареи. ФУНКЦИИ...
- Page 24 ROBOT Включение / выключение подсветки На клавишной панели нажав кнопку в течении 2 секунд, включите/выключите подсветку экрана. Отмена последнего действия На клавишной панели нажмите клавишу ИЗМЕРЕНИЯ Однократное измерение расстояния Нажмите однократно на кнопку для включения прибора, активации лазерного указателя. Нажмите еще раз для проведения измерения. Прозвучит звуковой сигнал. Результат измерения отобразится на дисплее. Непрерывное...
- Page 25 ROBOT ФУНКЦИИ Сложение / Вычитание Измерение расстояния. Для сложения следующего измерения к предыдущему нажмите кнопку Для вычитания следующего измерения из предыдущего нажмите кнопку Для окончания вычисления сложения или вычитания нажмите кнопку Повторяйте эту функции столько раз, сколько это Вам необходимо для измерения необходимых расстояний. Ре- зультат...
- Page 26 ROBOT Если измерения закончены — нажмите кнопку и результат сложения (вычитания) площадей отобразиться в основ- ной строке. Если измерения не закончены и нужно сложить или вычесть из полученного результата следующее значение площади. Нажмите кнопку сложение или вычитание и продолжите вычисления. Измерение...
- Page 27 ROBOT • Все точки измерения должны быть расположены по вертикали или горизонтали на поверхности стены. • Лучшие результаты достигаются, когда прибор поворачивается вокруг неподвижной точки (например, нижняя часть прибора прижата к неподвижной поверхности, например к стене). • Для произведения измерения может быть вызвана функция трекинг (Непрерывное измерение расстояния). Эта функции...
- Page 28 ROBOT Косвенные измерения — измерение гипотенузы по двум катетам и высоте Функция полезна при измерении диагоналей прямоугольных помещения, участков; а также для вычисления длины стропила, наклонных расстояний и т.п. Нажмите кнопку четыре раза. Отображается значок треугольник Расстояние, которое предстоит измерить, мигает в значке треугольник. Нажмите...
- Page 29 ROBOT Вызов константы из памяти Нажмите кнопку для вызова константы из памяти. Ее значение можно использовать для дальнейших вычислений, нажав кнопку Память Нажмите кнопку дважды кратковременно и Вы сможете просмотреть 20 значений (измерений или результатов вычислений). Используя клавиши и вы можете просмотреть содержимое памяти. Нажатием клавиши вы...
- Page 30 ROBOT ПРЕДУПРЕЖДЕНИЯ НА ДИСПЛЕЕ Все предупреждения на дисплее отображаются с значком InFo и кодом ошибки или значок телефонная трубка (Ошибка). Следующие ошибки могут быть исправлены. Info Причина Метод исправления ошибки Ошибка вычисления Повторите процедуру Перегрев прибора Дайте устройству охладиться Слишком низкая температура Согрейте...
- Page 31 ROBOT ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Дальность без отражателя, м 0,05-80 Точность, мм ±1,5мм* Наименьшая используемая единица измерения, мм 1 мм Класс лазер Тип лазера 635 нм, <1 мВт Защита от брызг и пыли IP 54, пыле- и влагозащищенный Автоматическое отключение, сек. через 180 с Подсветка...
- Page 32 ROBOT Условия измерений Дальность измерений Гарантированный диапазон измерений — до 80 м. В ночное время, в сумерках, либо если объект, до которого производится измерения затенен, дальность измерений может быть больше заявленной призводителем. Используйте визирную пластину для того, чтобы увеличить дальность измерений при ярком освещении, или...
- Page 33 ROBOT Электромагнитная совместимость (EMC) • не исключено, что работа прибора может повлиять на работу других устройств (например, системы навигации); • на работу лазерного построителя плоскостей может повлиять работа других приборов (например, интенсивное электромагнитное излучение от промышленного оборудования или радиоприборов). Классификация лазера ADA ROBOT 60 излучает...
- Page 34 ROBOT Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или аналогичную...
- Page 35 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
- Page 36 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель ________________________________________________ Серийный номер ______________________Дата продажи_______________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудова- ние, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющим- ся...
- Page 37 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМЕНОВАНИЕ И ТИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ___________________________________________________Дата продажи ________________________...
