4.2 VCR-, PC und Component Video-Betrieb

Übersicht
Mit dem VCR-Modus kann der Video-Playback des VCR angezeigt werden.
S-Video
Kabel mit dem S-Video-Signal an den S-Video-Anschluss anschließen.
VCR-Taste drücken, bis der Modus S-Video ausgewählt ist.
VCR-Playback Nach dem Drücken der PLAY-Taste des VCR wird durch Drücken der VCR-Taste das VCR-Playback angezeigt.
Der Eingang VCR PLAYBACK kann ein zeitmultiplextes Videosignal von Kameras oder ein Echtzeit-Videosignal sein.
Durch Wählen von QUAD PB MODE wird das zeitmultiplexte Videosignal der Kameras angezeigt und der VCR-Modus auf Live-Video geschaltet.
Wenn dieser Monitor im Modus „Full PB" arbeitet, muss erst der PB-Modus verlassen werden, um die Vollbildanzeige der jeweiligen Kamera
verwenden zu können.
Zum korrekten Betrieb muss der korrekte Modus ausgewählt werden.
Live-Video – VCR-Modus
Zeitmultiplex-Video – PB-Modus
Zur Voransicht des Aufnahmeausgangs als Haupteingang den VCR auswählen und den Trigger-Modus auf „Int." stellen.
VCR-Ausgang
Das Signal des VCR-Ausgangs wird in den Eingang des VCR geführt. Dieser Monitor unterstützt zwei VCR-Ausgangsmodi. Beim einen wird das
feldgeschaltete Ausgangssignal von vier Kameras verwendet, und beim anderen das QUAD-Signal der Kameras. Das Feldschaltintervall kann im
Einstellungsmenü eingestellt werden.
Die Ausgangsmodus-Option verwenden, um den Modus QUAD oder MUX auszuwählen.
Spot-Ausgang Der Spot-Ausgang ist der Zusatzausgang. Es kann sich um CA, CA, CA3, CA4 oder den VCR-Ausgang handeln. Die Auswahl des SPOT-Ausgangs
wird im OSD-Einstellungsmenü eingestellt.
PC-Betrieb
Das VGA-Kabel mit dem PC, und dann mit dem Monitor verbinden.
QUAD-Taste drücken, bis der PC MODE ausgewählt ist.
Die Auflösung der Grafikkarte des PCs so einstellen, dass die Anzeigequalität optimal ist.
Die empfohlene Auflösung für den Monitor ist 04x768 bei 60Hz.
Video-Modus Die COMPONENT-Videoquelle eines DVD- oder anderen Geräts, das einen COMPONENT-Video-Ausgang besitzt, mit dem RCA-Kabel (nicht mitgelie-
(Component)
fert) an die COMPONENT-Video-Eingänge anschließen.
QUAD-Taste drücken, bis der entsprechende Video-Modus (Component) ausgewählt ist.

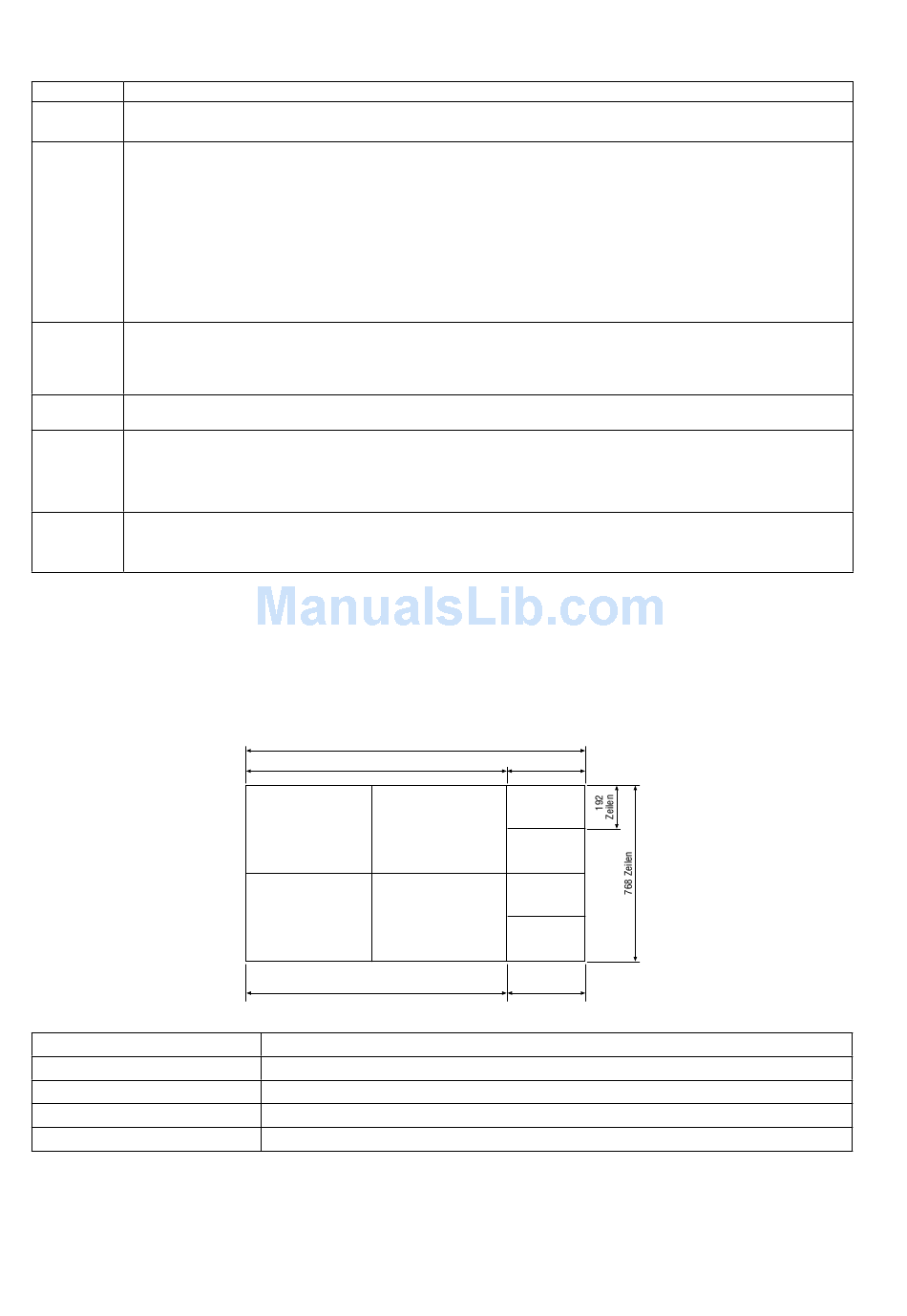

4.3 POP Display

POP Ein/Aus
POP-Taste drücken, um das Unterfenster anzuzeigen. Es kann sich um ein Live-Video oder ein aufgrund des Bewegungsmelders gespeichertes Bild handeln.
Hauptfenster
Vollbild
PC-Display 1024 x 768
FBAS/S-VHS/ Y/C-Anzeige
4-Kanal-Quad-Anzeige
** Wenn das Videosignal, das die Bewegung enthält, von einer der Kameras kommt, wird das Bild mit der Bewegung unter dem vorherigen gespeicherten Bild des
Bewegungsmelders angezeigt.
Bis zu vier Bilder des Bewegungsmelders können gleichzeitig im POP-Fenster angezeigt werden, und nach dem vierten angezeigten Bild des Bewegungsmelders
wird das Unterfenster senkrecht weitergerollt.
Die letzte Kamera mit einem Bild des Bewegungsmelders wird live angezeigt, die anderen sind im POP-Fenster eingefroren.
366 Pixel
04 Pixel
Hauptfenster
Unterfenster
4 Kameras mit Live-Video
4 Kameras mit Live-Video
4 Kameras mit Live-Video
Gespeicherte Videobilder des Bewegungsdetektors**
8
34 Pixel
Unterfenster
