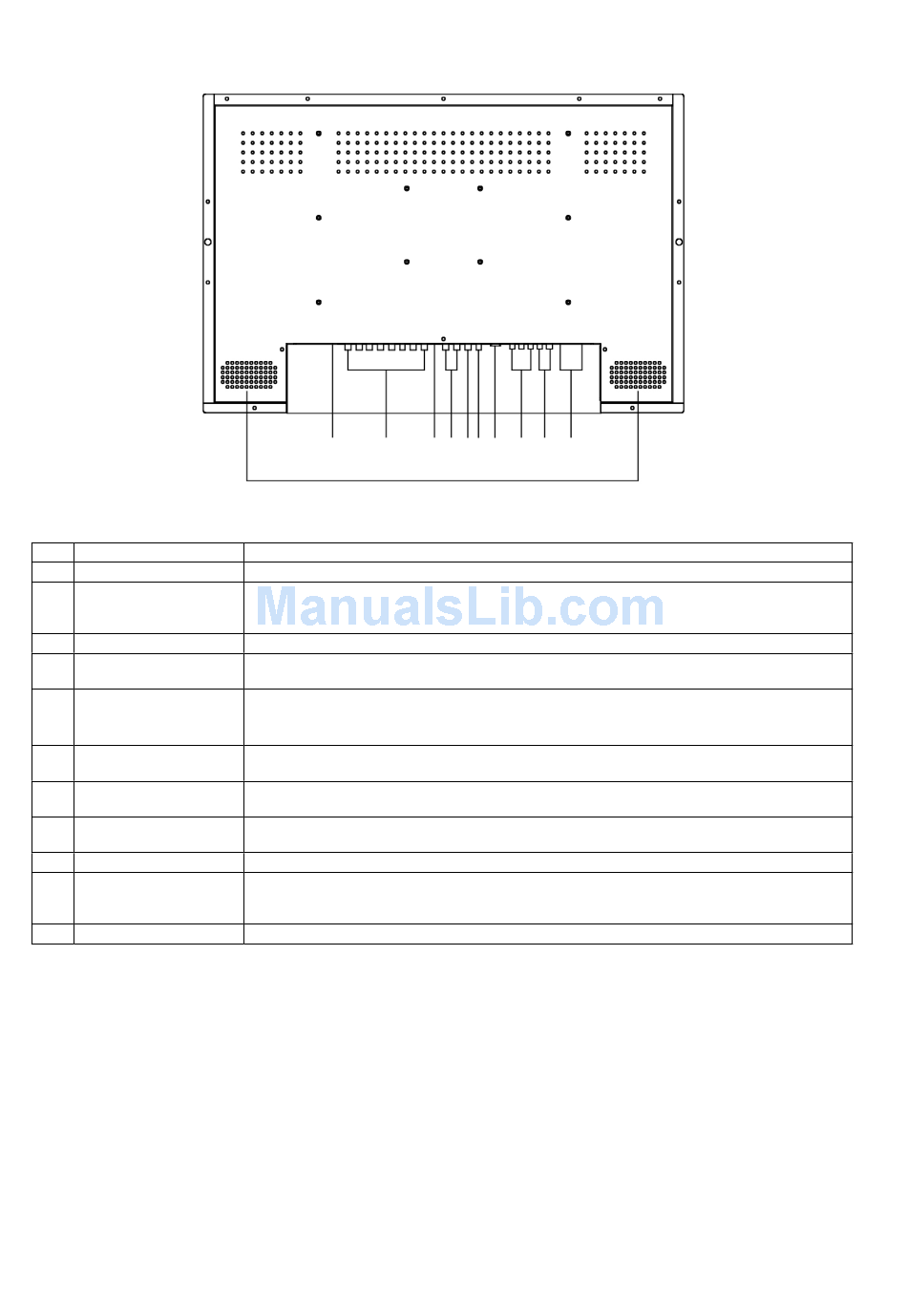

Rückseite
Nr. Beschriftung
A
DC IN Netzteilanschlussbuchse
B
CA - CA4
C
S-VIDEO
D
VCR IN/OUT
E
MAIN OUT
F
SPOT OUT
G
PC
H
COMPONENT
I AUDIO
J
ALARM IN / OUT
TRIGGER INPUT
K SPEAKER
A B
Funktion
Netzteilstecker an den DC-Stromanschluss an der Rückseite des Monitors anschließen.
An die BNC-Anschlüsse, die mit CA, CA, CA3 und CA4 beschriftet sind, können vier Kameras angeschlossen werden.
Es kann sowohl der linke als auch der rechte BNC-Anschluss als Eingang oder Ausgang verwendet werden.
Die Anschlüsse haben selbstterminierende interne Schalter.
S-VHS-Kabel an den Video-Ausgang von Kamera, VCR oder DVD anschließen.
Der BNC VCR-Anschluss wird zum Anschließen eines VCR an den Monitor zu Aurnahmezwecken verwendet.
Der Video-Ausgang kann auch das gemultiplexte oder das Vierfach-Bildsignal führen.
Das BNC-Kabel an andere Monitore anschließen, wenn Sie dasselbe Hauptfenster auch auf anderen Monitoren anzeigen
möchten.
PC-, COMPONENT-, S-Video-, FBAS- und Quad-Videoeingang werden nicht unerstützt.
SPOT OUT ist der zusätzliche Video-Ausgang.
Er kann das Signal CA, CA, CA3, CA4 oder QUAD (REC OUTPUT) führen, außerdem unterstützt er den SEQUENCE-Modus.
Den 5-poligen D-SUB-Stecker mit dem Videosignal des PCs an diesen Videoanschluss an der Rückseite des Monitors
anschließen.
Die COMPONENT-Videoquelle eines DVD- oder anderen Geräts, das einen COMPONENT-Video-Ausgang besitzt, mit dem
RCA-Kabel (nicht mitgeliefert) anschließen.
RCA-Audiokabel an die Audio-Ausgänge von VCR oder DVD anschließen.
Alarmeingang an den Alarmeingangsanschluss anschließen, und den Alarmausgangsanschluss mit anderen Geräten
verbinden, die eine Alarmeingangsfunktion unterstützen.
Synchronisationsimpulse des VCR mit dem Trigger-Eingang des Monitors verbinden.
Der Audio-Ausgang des VCR kann mit dem eingebauten Lautsprecher des Geräts abgehört werden.
C D E F G H I
J
K
