Circuit Wiggle & Flex Test - Power Probe ECT 2000 Instruction Manual

Professional electrical tester
Hide thumbs

Advertisement

beeeeeeeeee
biiiiiiiiiiiiiiiiiiiiiiii
but want to be alerted when the circuit condition changes.
Depress the TOGGLE TONE button to turn off the beep. Now, when you get a circuit change, the tone will begin
beeping high (2 kHz) indicates that the circuit is open.This will also work for testing open circuits, for loose
connections or breaks.
En ocasiones es necesario probar problemas de condiciones de conexiones intermitentes. La prueba de movimiento
del circuito le permite a usted mover, torcer, jalar, empujar y doblar los alambres o conectores mientras observas un
cambio en el circuito. El transmisor "SMART" monitorea la condición del circuito y le alertara de cambios en el
circuito. Ya que el botón ACODADO DE TONO cicla el tono encendido y apagado, también lo hará un cambio en el
circuito. Por ejemplo, aterrizando un circuito abierto o al cortar un circuito aterrizado ciclara el tono del transmisor
"SMART" alertándole sobre el cambio.
Esta figura muestra el transmisor conectado y enviando una señal por un circuito cerrado y esta sonando (bipin) con
tono bajo (1kHz). En el evento en que se abra el circuito, el transmisor dejara de sonar (bipiar) instantáneamente.
Ahora digamos que usted no desea el sonido (bip) sonando constantemente mientras usted hace sus pruebas, pero
quiere ser alertado cuando la condición del circuito cambie.
Oprima el botón ACODADO DE TONO para desactivar el (bip) tono. Ahora cuando consiga un cambio en el circuito,
el tono comenzara a sonar (bipin) alto (2kHz) indicando que el circuito esta abierto.
Esto también funcionara para probar circuitos abiertos, conexiones sueltas o aperturas.
22
ECT-2000
Circuit wiggle & flex test
Prueba de flexión y movimiento de circuito
Wiggle and twist wires to check for intermittent conditions in circuits.
Mueva y tuerza para probar condiciones intermitentes en los circuitos.
FUSE
ATO
POWER
PROBE
Sometimes it may be necessary to check for intermittent connection
problems. The circuit wiggle test allows you to wiggle, twist, pull, push and
flex wires or connectors and observe a circuit change. The "SMART"
transmitter monitors the condition of the circuit and alerts you to any
change in that circuit. Since the TOGGLE TONE button cycles the tone on
and off, so will a change in the circuit. For example, grounding an open
circuit or cutting open a grounded circuit will toggle the tone of the
"SMART" transmitter, alerting you to the change.

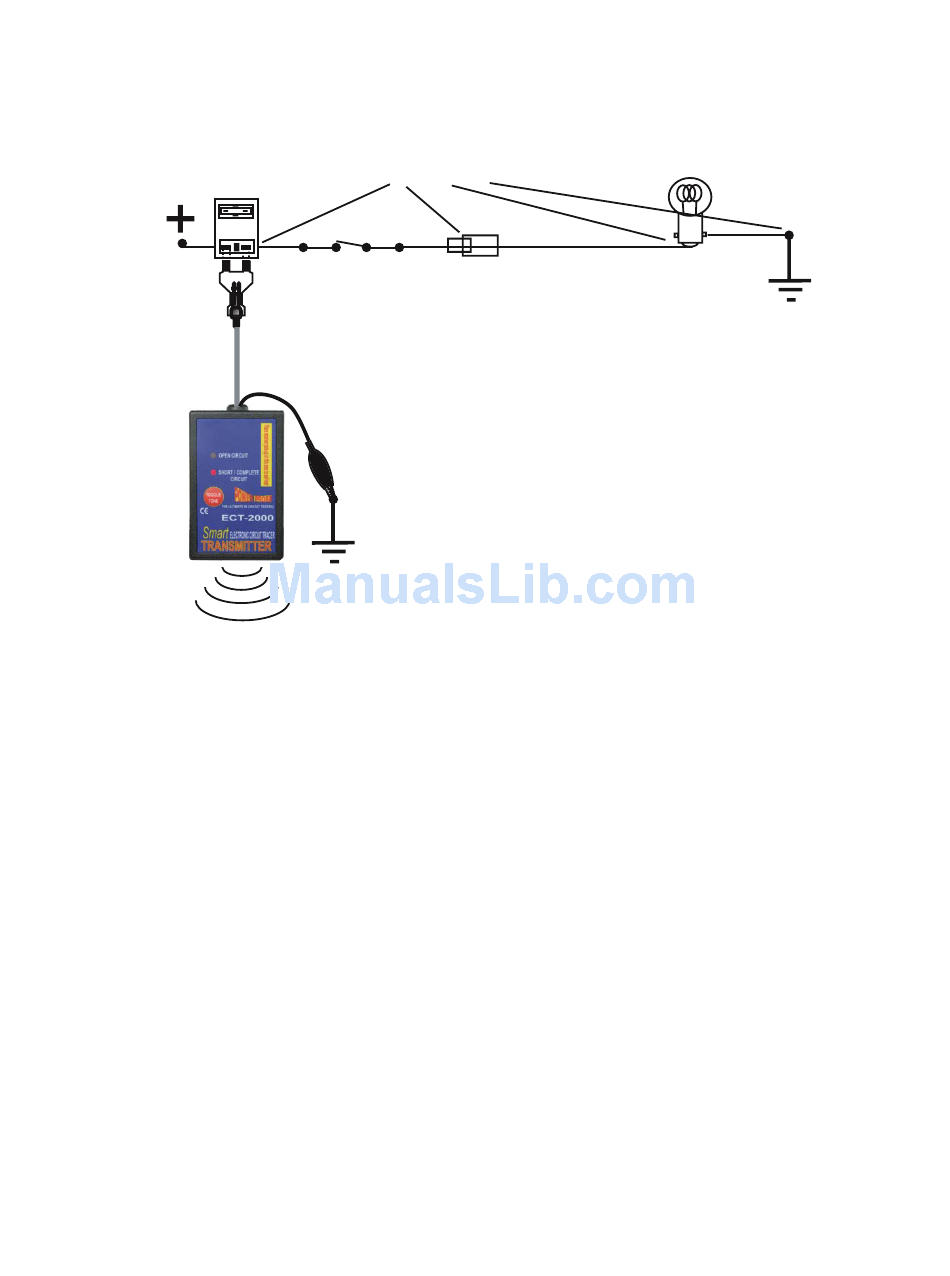

This figure shows the transmitter connected and sending a signal down the
closed circuit and it is beeping low (1 kHz). In the event of a break in the
circuit, the transmitter will instantly stop beeping.
Now lets say you don't want the beep constantly on while you are testing
PRUEBA DE FLEXION Y MOVIMIENTO DE CIRCUITO
CIRCUIT WIGGLE AND FLEX TEST
