Sometimes it may be necessary to check for intermittent connection problems. The circuit
wiggle test allows you to wiggle, twist, pull, push and flex wires or connectors and observe a
circuit change. The "SMART" transmitter monitors the condition of the circuit and alerts you
to any change in that circuit. Since the TOGGLE TONE button cycles the tone on and off, so
will a change in the circuit. For example, grounding an open circuit or cutting open a grounded
circuit will toggle the tone of the "SMART" transmitter, alerting you to the change.

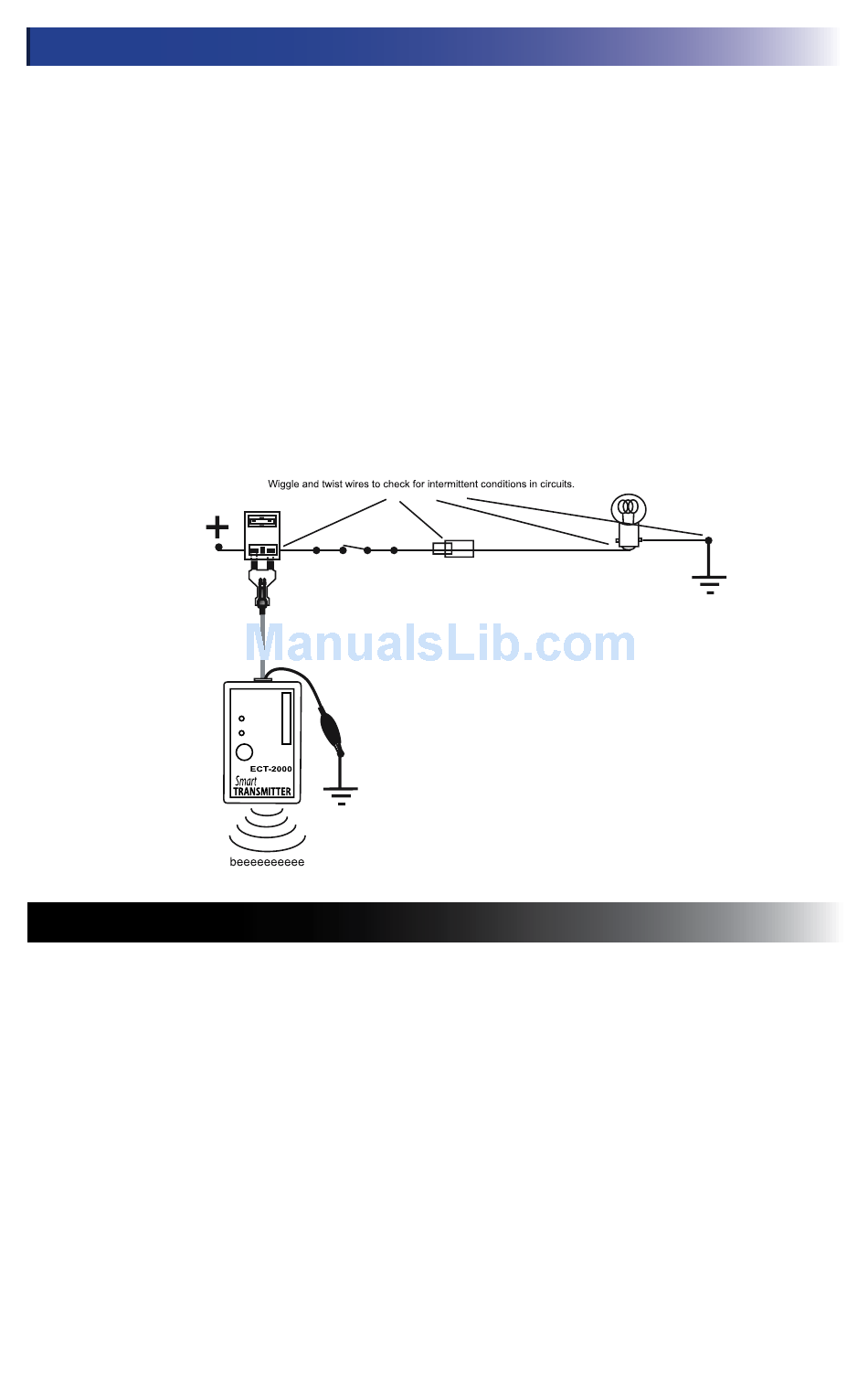

This figure shows the transmitter connected and sending a signal down the closed circuit and it
is beeping low (1 kHz). In the event of a break in the circuit, the transmitter will instantly stop
beeping.
Now lets say you don't want the beep constantly on while you are testing but want to be
alerted when the circuit condition changes.
Depress the TOGGLE TONE button to turn off the beep. Now, when you get a circuit change,
the tone will begin beeping high (2 kHz) indicates that the circuit is open.This will also work
for testing open circuits, for loose connections or breaks.
p
f
rUebA de
lexcion y
En ocasiones es necesario probar problemas de condiciones de conexiones intermitentes. La
prueba de movimiento del circuito le permite a usted mover, torcer, jalar, empujar y doblar los
alambres o conectores mientras observas un cambio en el circuito. El transmisor "SMART"
monitorea la condición del circuito y le alertara de cambios en el circuito. Ya que el botón
ACODADO DE TONO cicla el tono encendido y apagado, también lo hará un cambio en el
circuito. Por ejemplo, aterrizando un circuito abierto o al cortar un circuito aterrizado ciclara el
tono del transmisor "SMART" alert·ndole sobre el cambio.
Esta figura muestra el transmisor conectado y enviando una señal por un circuito cerrado y
esta sonando (bipin) con tono bajo (1kHz). En el evento en que se abra el circuito, el trans-
misor dejara de sonar (bipiar) instantáneamente.
Ahora digamos que usted no desea el sonido (bip) sonando constantemente mientras usted
hace sus pruebas, pero quiere ser alertado cuando la condición del circuito cambie.
Oprima el boteón ACODADO DE TONO para desactivar el (bip) tono. Ahora cuando consiga
un cambio en el circuito, el tono comenzara a sonar (bipin) alto (2kHz) indicando que el
circuito esta abierto.
Esto también funcionara para probar circuitos abiertos, conexiones sueltas o aperturas.
f
t
lex
eSt
FUSE
ATO
POWER
PROBE
OPEN CIRCUIT
SHORT/COMPLETE
CIRCUIT
TOGGLE
TONE
M
oviMiento de
c
ircUito
