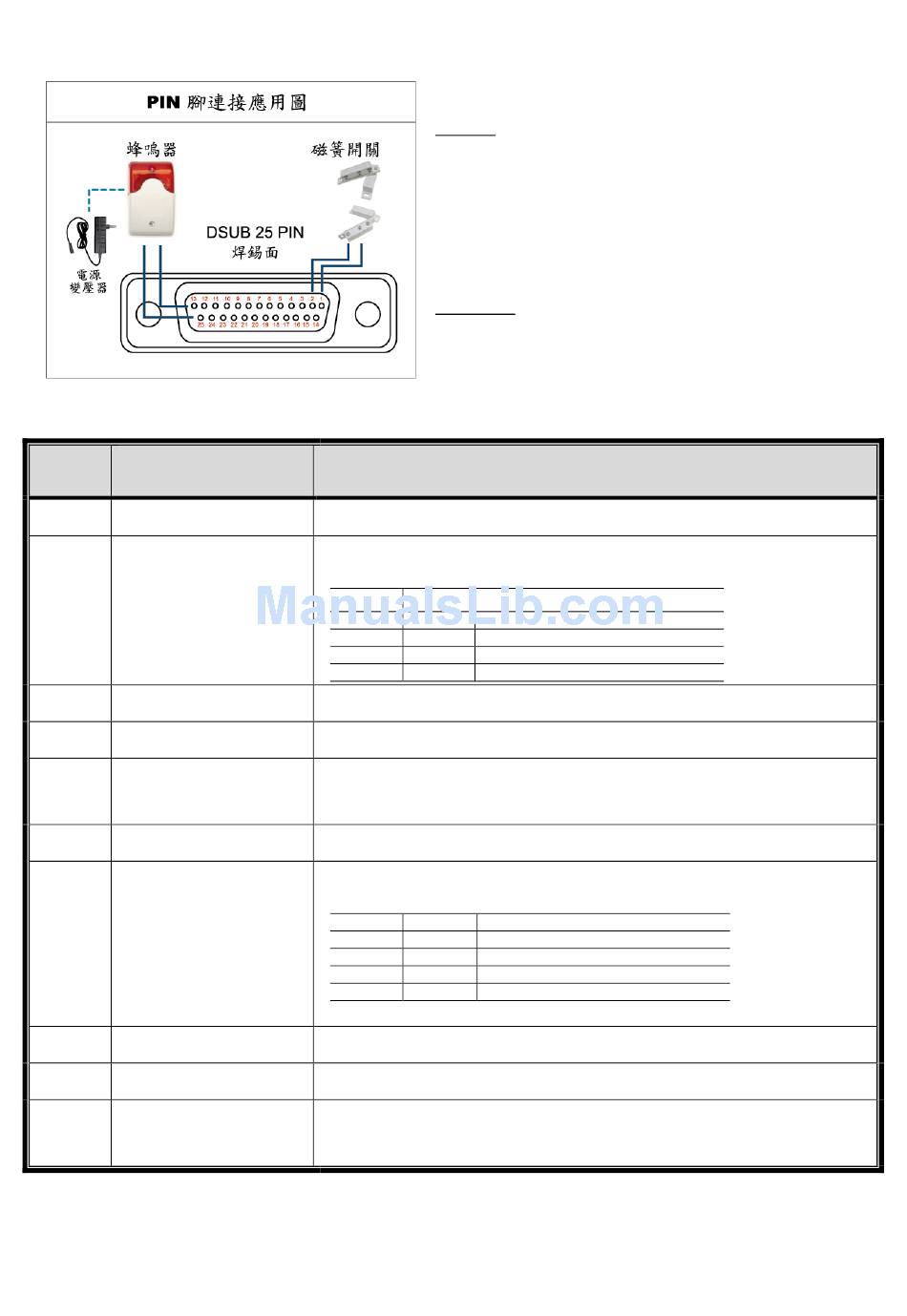

‧ 8 路的機種
* D-SUB
上圖的
PIN 腳
功能
1
GND
2~5
ALARM INPUT
6 ~ 11
PIN OFF
12
RS485-A
13
EXTERNAL ALARM NO.
14
PIN OFF
15~18
ALARM INPUT
19~23
PIN OFF
24
RS485-B
EXTERNAL ALARM
25
COM
接頭為選購配備。
接地
使用連接線將 ALARM INPUT (PIN 2 – 5) 和 GND (PIN 1) 接頭連接在一
起。一但觸發警報後，DVR 便會開始錄影，而且會發出警示音。
PIN 腳
PIN 2
PIN 3
PIN 4
PIN 5
NA
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM
與 NO 相連。
注意：電壓上限為 DC24V 1A。
NA
使用連接線將 ALARM INPUT (PIN 15 – 18) 和 GND (PIN 1) 接頭連接在
一起。一但觸發警報後，DVR 便會開始錄影，而且會發出警示音。
PIN 腳
PIN 15
PIN 16
PIN 17
PIN 18
*
NA
平常模式下，COM 與 NC 相連，與 NO 不相連。但是當警報被觸發時，COM
與 NO 相連。
注意：電壓上限為 DC24V 1A。
蜂鳴器
當 DVR 有警報或位移偵測觸發事件發生，COM 會
與 NO 連接，閃燈蜂鳴器會開始鳴叫且閃爍。
磁簧關關
當磁簧開關被打開時， 主機會發出警報且觸發錄影。
說明
警報 對應影像頻道
1 CH1
3 CH3
5 CH5
7 CH7
警報 對應影像頻道
2 CH2
4 CH4
6 CH6
8 CH8
