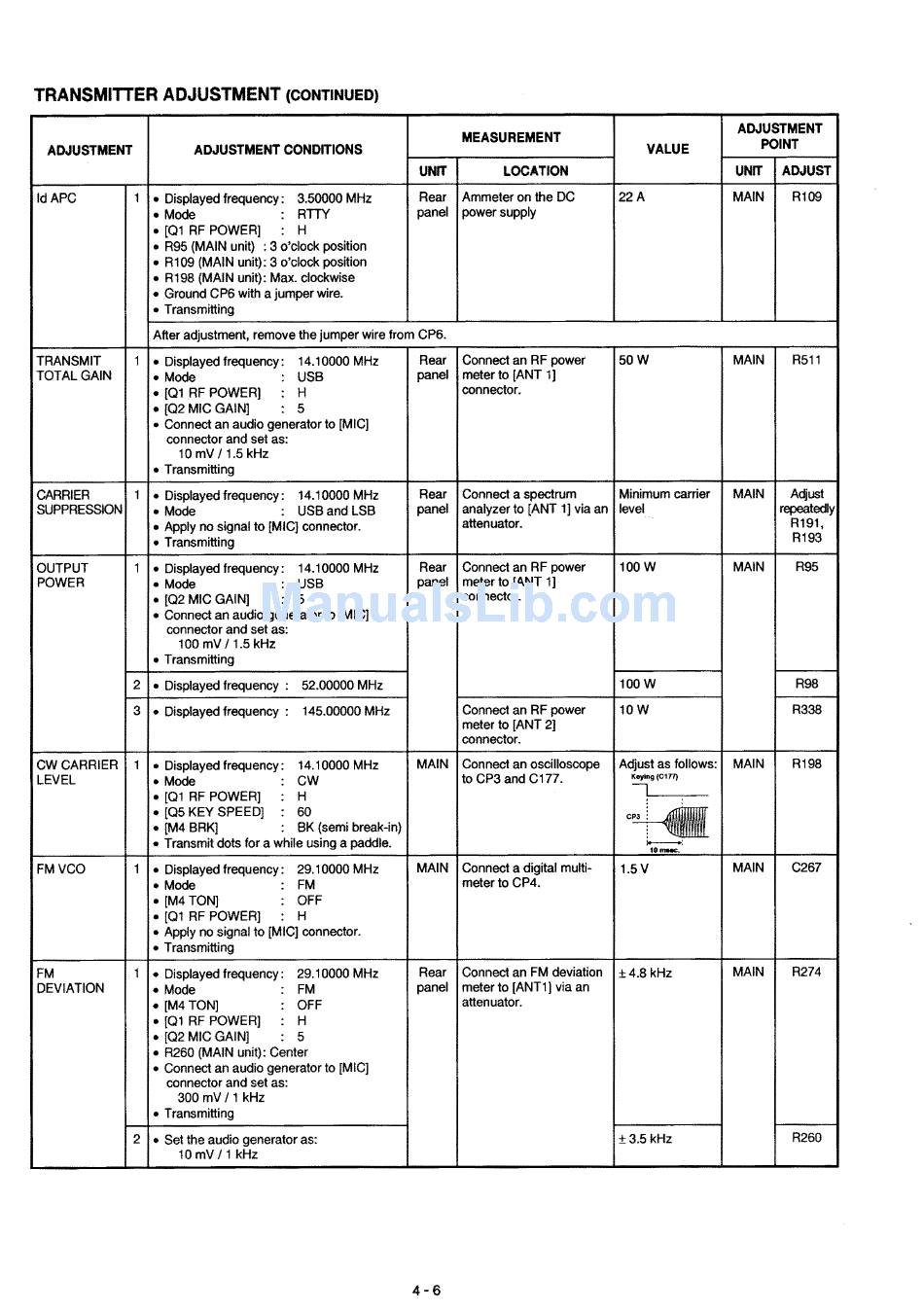

TRANSMlTIER ADJUSTMENT
(CONTINUED)
MEASUREMENT
ADJUSTMENT
ADJUSTMENT
ADJUSTMENT CONDITIONS
VALUE
POINT
UNIT
LOCATION
UNIT
ADJUST
IdAPC
1 • Displayed frequency:
3.50000 MHz
Rear
Ammeter on the DC
22A
MAIN
R109
• Mode
RnY
panel
power supply
• [01 RF POWER]
H
• R95 (MAIN unit) : 3 o'clock position
• R109 (MAIN unit): 3 o'clock position
• R198 (MAIN unit): Max. clockwise
• Ground CP6 with a jumper wire.
• Transmitting
After adjustment, remove the jumper wire from CP6.
TRANSMIT
1 • Displayed frequency:
14.10000 MHz
Rear
Connect an RF power
50W
MAIN
R511
TOTAL GAIN
• Mode
USB
panel
meter to [ANT 1]
• [01 RF POWER]
:
H
connector.
• [02 MIC GAIN]
5
• Connect an audio generator to [MIC]
connector and set as:
10 mV /1.5 kHz
• Transmitting
CARRIER
1 • Displayed frequency:
14.10000 MHz
Rear
Connect a spectrum
Minimum carrier
MAIN
Adjust
SUPPRESSION
• Mode
USBandLSB
panel
analyzer to [ANT 1] via an level
repeatedly
• Apply no signal to [MIG] connector.
attenuator.
R191,
• Transmitting
R193
OUTPUT
1 • Displayed frequency:
14.10000 MHz
Rear
Connect an RF power
100 W
MAIN
R95
POWER
• Mode
: USB
panel
meter to [ANT 1]
• [02 MIC GAIN]
5
connector.
• Connect an audio generator to [MIG]
connector and set as:
100 mV /1.5 kHz
• Transmitting
2
• Displayed frequency :
52.00000 MHz
WOW
R98
3 • Displayed frequency :
145.00000 MHz
Connect an RF power
10W
R338
meter to [ANT 2]
connector.
CWCARRIER
1 • Displayed frequency:
14.10000 MHz
MAIN
Connect an oscilloscope
Adjust as follows:
MAIN
R198
LEVEL
• Mode
CW
to CP3 and C177.
Keying (C171)
• [01 RF POWER]
H
I
:
• [05 KEY SPEED)
:
60
CP3 :
• [M4 BRK]
BK (semi break-in)
• Transmit dots for a while using a paddle.
io-----:
.0 ......
FMVCO
1 • Displayed frequency:
29.10000 MHz
MAIN
Connect a digital multi-
1.5V
MAIN
C267
• Mode
FM
meter to CP4.
• [M4 TON]
OFF
• [01 RF POWER]
:
H
• Apply no signal to [MIG] connector.
• Transmitting
FM
1 • Displayed frequency:
29.10000 MHz
Rear
Connect an FM deviation
±4.8 kHz
MAIN
R274
DEVIATION
• Mode
FM
panel
meter to [ANT1] via an
• [M4 TON]
:
OFF
attenuator.
• [01 RF POWER]
H
• [02 MIC GAIN]
5
• R260 (MAIN unit): Center
• Connect an audio generator to [MIG]
connector and set as:
300 mV /1 kHz
• Transmitting
2
• Set the audio generator as:
±3.5 kHz
R260
10 mV /1 kHz
4-6
