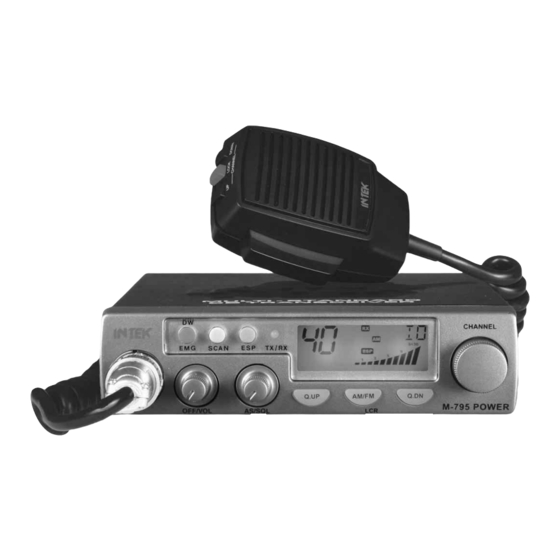

- Page 1 M-795 POWER MULTI STANDARD PROGRAMMABLE 27 MHz CB MOBILE TRANSCEIVER OWNER'S MANUAL MANUALE DI ISTRUZIONI...
-
Page 2: Declaration Of Conformity
(to EC Directive 99/5-89/336-93/68-73/23) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK M-795 POWER comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 73/23/EEC, 89/336/EEC and 99/5/EC. -
Page 3: Table Of Contents
With a correct use of the product in accordance with the operating method described in this manual, the product will offer a trouble free use for many years. INTEK is constantly engaged to develop and provide quality products meeting the customers requirements, however any suggestion or comments on this product that might help us to improve quality are warmly welcome. -
Page 4: Controls And Operation
CHANNEL SCAN TX / RX Q.DN Q.UP AM/FM M-795 POWER OFF/VOL AS/SQL DW / EMG Key This key is used to enable the DW (Dual Watch) function and the EMG (Emergency Channels) function. DW (Dual Watch) The DW (Dual Watch) function allows automatic monitoring of two programmable channels. Refer to the following procedures to enable this function. - Page 5 SCAN key. To exit the SCAN mode, shortly press the PTT key (17). ESP (Electronic Speech Processor) Key The ESP (Electronic Speech Processor) is a unique feature available in some INTEK two-way CB radios. ESP means Electronic Speech Processor, in other words electronic modulation processor. This audio processor is microprocessor controlled and it is also called COMPANDER (Compressor-Expander).
- Page 6 Controls and operation LCD Display TX Icon The TX icon is lighted when radio is in transmit mode. RX Icon The RX icon is lighted when radio is in receive mode. FM Icon The FM icon is lighted when radio receives and transmits in FM mode (frequency modulation). M Icon Not used.
- Page 7 Controls and operation LOCK Icon The LOCK icon is lighted when the LOCK function has been enabled. EMG Icon The EMG icon is lighted when one of the special pre-programmed emergency channels has been selected. SCAN Icon The SCAN icon is lighted when the SCAN function (automatic search of busy channels) is enabled. Alphanumeric Digits These three numeric or alphanumeric digits indicate the operating channel number (01 to 80, according to the programmed frequency band).
- Page 8 Controls and operation OFF/VOL (OFF / Volume) Control This knob switches the radio ON and OFF and it adjusts the volume control. If no signals are being received on the operating channel, it is suggested to open the SQUELCH and adjust the volume to the desired level while listening to the background noise.
- Page 9 Controls and operation Microphone PTT (Push-to-Talk) Key Transmitter key. Press the PTT key to transmit and release it to return to the receive mode. UP (Channel Selector) Key Each time this key is pressed, the channel number will move upward by one channel. LOCK (Keypad Lock) Key The LOCK function is enabled when pressing this key, in order lock the keypad and prevent entering unwanted commands.
-
Page 10: Installation
Installation Installation Before installing the main unit in the vehicle, check and select the most convenient location, in order that the radio will be easy to reach and comfortable to operate, without disturbing or interfering with the vehicle drive. Use the supplied bracket and hardware to install the radio. -
Page 11: Frequency Bands Table
Frequency bands table - User Information Frequency Bands Table The transceiver INTEK M-795 POWER includes an advanced multi-standard programmable circuit, which allows to program different frequency bands, specifications and operating modes, in conformity with the regulations in the country where the product is used. 10 programmable frequency bands are available, as per the below table :... -
Page 12: Frequency Band Selection / Programming
Frequency band selection / programming Frequency Band Selection / Programming The radio must be programmed and used exclusively on a frequency band allowed in the country where the product is used. It is possible to program a different frequency band, as per the following procedures : Switch off the radio. -
Page 13: Specifications
Specifications Specifications General Channels 40 FM (refer to the frequency bands table at page 9) Frequency range 27 MHz Citizen Band Frequency control P.L.L. Operatine temperature -10°/+55°C DC input voltage 13.2Vdc ±15% Size 140 (L) x 37 (H) x 215 (D) mm Weight 800 gr. - Page 14 INTEK M-795 POWER è un ricetrasmettitore con caratteristiche tecniche di hardware e software molto avanzate e dispone di un...
- Page 15 CHANNEL SCAN TX / RX Q.DN Q.UP AM/FM M-795 POWER OFF/VOL AS/SQL Tasto DW / EMG Questo tasto permette l’ inserimento delle funzioni DW (Dual Watch) e EMG (Emergency Channels). FUNZIONE DW (Dual Watch) La funzione DW (Dual Watch) permette il monitoraggio automatico alternato di 2 canali programmabili. Per attivare questa funzione, eseguire la seguente procedura.
- Page 16 L' ESP (Electronic Speech Processor) di 2° generazione è un dispositivo esclusivo di alcuni ricetrasmettitori CB mobili INTEK. ESP significa Electronic Speech Processor, cioè processore elettronico di modulazione. Questo processore audio, controllato da microprocessore e denominato anche COMPANDER (Compressor-Expander), lavora come compressore di modulazione in trasmissione e come espansore di modulazione in ricezione.
- Page 17 Descrizione dei comandi e funzionamento Display LCD Indicazione TX L’ indicazione TX è accesa quando il ricetrasmettitore è in modalità trasmissione. Indicazione RX L’ indicazione RX è accesa quando il ricetrasmettitore è in modalità ricezione. Indicazione FM L’ indicazione FM è accesa quando il ricetrasmettitore riceve e trasmette in modo FM (modulazione di frequenza). Indicazione M Non attiva.
- Page 18 Descrizione dei comandi e funzionamento Indicazione LOCK L’ indicazione LOCK (lucchetto) è accesa quando è stata attivata la funzione LOCK, ovvero il blocco dei comandi. Indicazione EMG L’ indicazione EMG (Emergency Channel) è accesa quando è stato selezionato uno dei canali speciali di emergenza pre-programmati secondo la banda di frequenza selezionata.
- Page 19 Descrizione dei comandi e funzionamento Manopola OFF/VOL (OFF / Volume) Manopola di accensione e spegnimento della radio. Permette la regolazione del volume di ascolto. In assenza di segnali sul canale in uso, si consiglia di aprire lo SQUELCH e quindi di regolare il volume al livello desiderato utilizzando come riferimento il rumore (fruscio) di fondo.
- Page 20 Descrizione dei comandi e funzionamento Microfono Tasto PTT (Push-to-Talk) Tasto di trasmissione. Premere per trasmettere e mantenere premuto durante la trasmissione e rilasciare per ritornare in modalità ricezione. Tasto UP (selettore dei canali) Tasto per la selezione dei canali in ordine crescente. Ad ogni pressione del tasto, il numero del canale viene incrementato di un canale per volta.
- Page 21 Installazione e collegamenti elettrici Installazione del ricetrasmettitore E' necessario verificare e localizzare sul veicolo la posizione più opportuna ove installare l' apparato, in modo che sia pratico e confortevole l' utilizzo dello stesso e che l' ubicazione del ricetrasmettitore non sia in nessun modo di ostacolo alla guida del veicolo.
- Page 22 Tabella bande di frequenza Il ricetrasmettitore INTEK M-795 POWER dispone di un avanzato circuito multi-standard programmabile, che consente di programmare la banda di frequenza, i parametri e i modi operativi in conformità con le norme del paese in cui viene utilizzato l’...
- Page 23 Selezione / programmazione della banda di frequenza Selezione / programmazione della banda di frequenza Il ricetrasmettitore deve essere programmato e utilizzato esclusivamente su una banda di frequenza ammessa nel paese in cui viene utilizzato l’ apparecchio. E’ possibile programmare una diversa banda di frequenza, eseguendo la seguente procedura : Spegnere il ricetrasmettitore.
-
Page 24: Caratteristiche Tecniche
Caratteristiche tecniche Caratteristiche tecniche Generali Canali Vedere tabella bande di frequenza a pag. 20) Gamma di frequenza 27 MHz Banda Cittadina Controllo di frequenza P.L.L. Temperatura di lavoro -10°/+55°C Tensione di alimentazione 13.2Vdc ±15% Dimensioni 140 (L) x 37 (A) x 215 (P) mm Peso 800 gr. - Page 25 Note - 23 -...
-
Page 26: Table Of Restrictions On The Use Of Cb Transceivers
Table of restrictions on the use of CB transceivers COUNTRY CB Introd. Use restrictions and other comments Settings AUSTRIA Not allowed 40 CH - 4W FM - Individual license is required BELGIUM 40 CH - 1W AM - Individual license is required DENMARK 40 CH - 4W FM - Free use 40 CH - 4W FM - Free use... -
Page 27: Esp Compander Diagram
ESP Compander Diagram - II -... -
Page 28: Pcb - Main Board & Cpu Board
PCB - Main Board & CPU Board - III -... - Page 29 PCB - Main Board & CPU Board - IV -...
-
Page 30: Diagram
Diagram - V -... - Page 31 Diagram - VI -...
-
Page 32: Block Diagram
Block Diagram - VII -... - Page 33 Block Diagram - VIII -...
- Page 34 Notes...
- Page 35 Notes...
