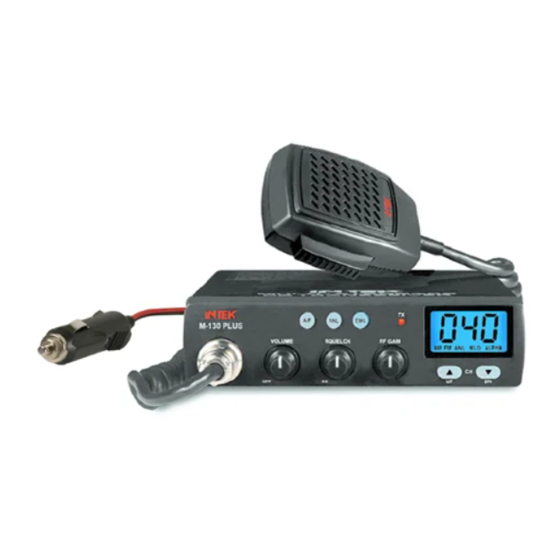

Intek M-130 PLUS Owner's Manual

Multi standard programmable 27 mhz cb mobile transceiver
Hide thumbs Also See for M-130 PLUS:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

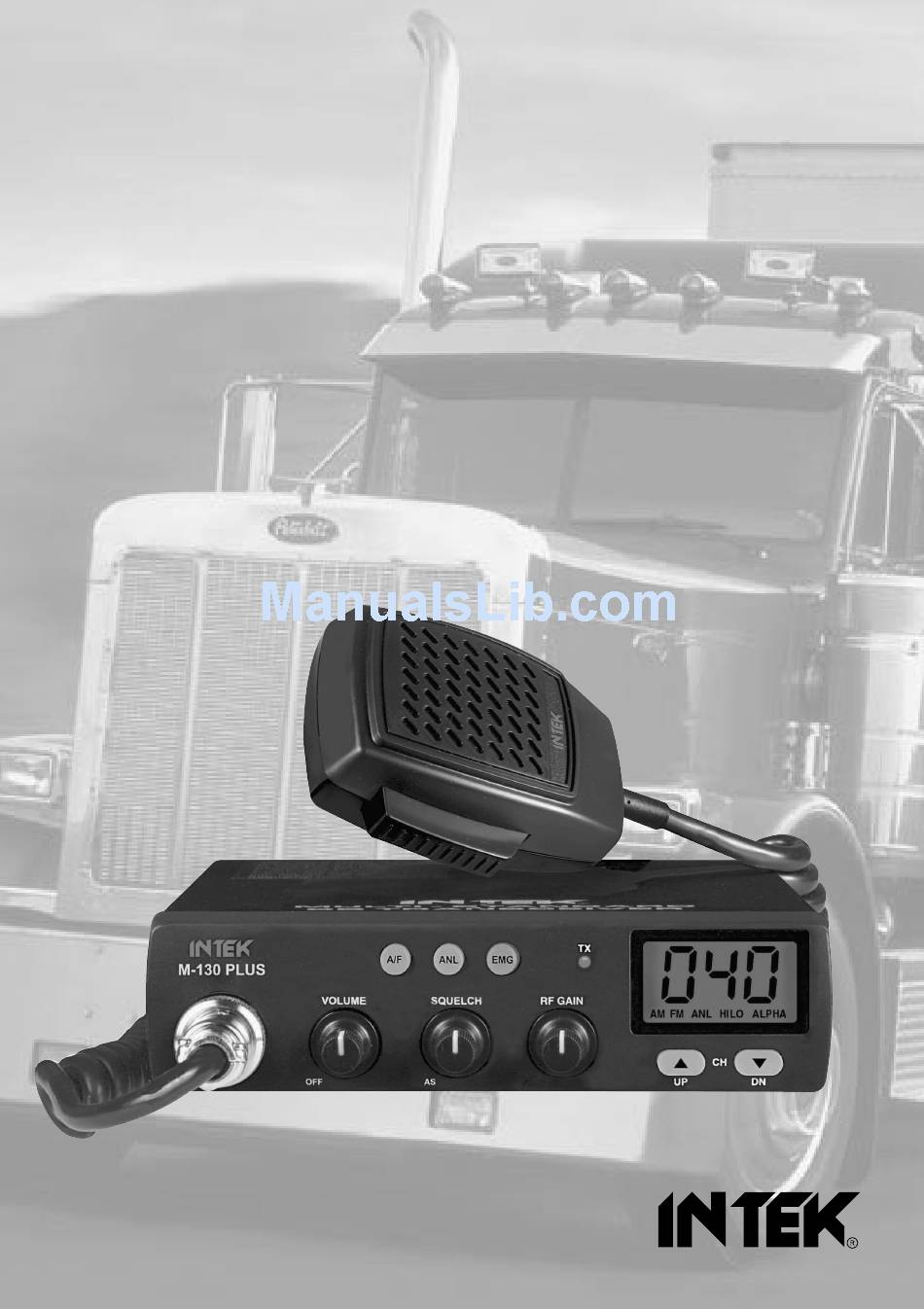

M-130 PLUS
MULTI STANDARD PROGRAMMABLE
27 MHz CB MOBILE TRANSCEIVER
OWNER'S MANUAL
MANUALE DI ISTRUZIONI
L
INSTRUKCJA OBS
UGI
/
MANUAL DE UTILIZARE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M-130 PLUS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Intek M-130 PLUS

Summary of Contents for Intek M-130 PLUS

  • Page 1 M-130 PLUS MULTI STANDARD PROGRAMMABLE 27 MHz CB MOBILE TRANSCEIVER OWNER'S MANUAL MANUALE DI ISTRUZIONI INSTRUKCJA OBS MANUAL DE UTILIZARE...

  • Page 2: Declaration Of Conformity

    (to EC Directive 2006/95, 2004/108, 99/5) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK M-130 PLUS comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 2006/95/EC, 2004/108/EC, 99/5/EC.

  • Page 3: Table Of Contents

    With a correct use of the product in accordance with the operating method described in this manual, the product will offer a trouble free use for many years. INTEK is constantly engaged to develop and provide quality products meeting the customers requirements, however any suggestion or comment on this product that might help us to improve quality are warmly welcome.

  • Page 4: Controls, Indicators And Operation

    Controls, Indicators and operation Front Panel M-130 PLUS VOLUME SQUELCH RF GAIN AM FM HILO ALPHA A/F Key This key allows to select the AM or FM operating mode, in both TX and RX. The AM/FM operating mode selection is possible only if it if allowed by the programmed frequency band, otherwise the AM/FM selection is not possible.
  • Page 5 Controls, Indicators and operation LCD Display AM FM HILO ALPHA Channel Number It indicates the operating channel number or the frequency band ID code. ALPHA Icon The ALPHA Icon (B) is lighted when an intermediate channel is selected. This feature is not available on the radios for the European Market. LO Icon The LO Icon (C) is lighted when the transmitter is in LOW POWER mode (1W).
  • Page 6 Controls, Indicators and operation AS/SQUELCH Control SQUELCH CONTROL (SQUELCH manual adjustment) The SQUELCH control allows to silent the receiver by cutting the background noise, when no signals are received. Turn the knob clockwise until the background noise is cut. Turn the knob counter clockwise (SQUELCH opening) in order to listen to the weakest signals.
  • Page 7 Controls, Indicators and operation Microphone PTT (Push-to-Talk) Key Transmitter key. Press the PTT key (15) to transmit and release it to return to the receive mode. MICROPHONE Plug 4-pin microphone connector with locking ring. Connect it to the microphone connector on the front panel of the radio. IMPORTANT ! Do never attempt to open the cabinet of the transceiver.

  • Page 8: Installation

    Installation Installation Before installing the main unit in the vehicle, check and select the most convenient location, in order that the radio will be easy to reach and comfortable to operate, without disturbing or interfering with the vehicle drive. Use the supplied bracket and hardware to install the radio.

  • Page 9: Installing And Connecting The Mobile Antenna With Magnet Base (Full Kit Version)

    Installing and connecting the mobile antenna with magnet base FULL KIT VERSION Installing and connecting the mobile antenna with magnet base A 27 MHz mobile antenna with magnet base and 4m RG-58/U is included in the kit. Connect the whip (A) to the magnet base and tighten the locking screw (B) using the supplied tool.

  • Page 10: Frequency Bands Table - User Information

    Frequency bands table - User Information Frequency Bands Table The transceiver INTEK M-130 PLUS includes an advanced multi-standard programmable circuit, which allows to program different frequency bands, specifications and operating modes, in conformity with the regulations in the country where the product is used. 9 programmable frequency bands are available, as per the below table :...

  • Page 11: Frequency Band Selection / Programming

    Frequency band selection / programming Frequency Band Selection / Programming This two-way CB radio must be programmed and exclusively used on a frequency band allowed in the country where the product is used. When radio is switched ON, the current programmed frequency band code will be displayed (blinking) for about 3 seconds.

  • Page 12: Specifications

    Specifications Specifications General Channels 40 FM (refer to the frequency bands table at page 8) Frequency range 27 MHz Citizen Band Frequency control P.L.L. Operatine temperature -10°/+55°C DC input voltage 13.2Vdc ±15% Size 140 (L) x 37 (H) x 190 (D) mm Weight 750 gr.

  • Page 13: Indice - Introduzione - Contenuto Della Confezione

    (CEPT 40CH FM 4W). Congratulazioni ! Congratulazioni per aver scelto ed acquistato un prodotto di qualità INTEK. Questo ricetrasmettitore dispone di numerose funzioni avanzate e vari dispositivi, pertanto è assolutamente necessario leggere attentamente questo manuale di istruzioni prima di utilizzare l' apparecchio. Con un uso corretto secondo quanto è indicato nel manuale di istruzioni, l' apparecchio garantirà...

  • Page 14: Descrizione Dei Comandi E Funzionamento

    Descrizione dei comandi e funzionamento Pannello frontale M-130 PLUS VOLUME SQUELCH RF GAIN AM FM HILO ALPHA Tasto A/F Questo tasto consente di selezionare il modo operativo AM o FM, in TX e RX, se il modo scelto è abilitato dalla banda di frequenza programmata.
  • Page 15 Descrizione dei comandi e funzionamento Display LCD AM FM HILO ALPHA Indicazione del canale L' indicazione consente la lettura del numero del canale in uso o della banda di frequenza selezionata. Icona ALPHA L' icona ALPHA è accesa quando vengono visualizzati i canali intermedi, funzione non attiva e non disponibile negli apparati destinati al mercato europeo.
  • Page 16 Descrizione dei comandi e funzionamento Manopola AS/SQUELCH COMANDO SQUELCH (regolazione manuale SQUELCH) Il comando SQUELCH permette di silenziare il ricevitore, eliminando il rumore (fruscio) di fondo in assenza di segnali. Ruotare la manopola in senso orario sino a quando scompare il rumore di fondo. Ruotare la manopola in senso antiorario (apertura dello SQUELCH) per ascoltare i segnali più...
  • Page 17 Descrizione dei comandi e funzionamento Microfono Tasto PTT (Push-to-Talk) Tasto di trasmissione. Premere per trasmettere e mantenere premuto durante la trasmissione e rilasciare per ritornare in modalità ricezione. Connettore microfono Connettore del microfono a 4 poli con ghiera di fissaggio, da collegarsi alla apposita presa (10) sul pannello frontale. IMPORTANTE ! Non tentare mai di aprire il contenitore del ricetrasmettitore.

  • Page 18: Installazione E Collegamenti Elettrici

    Installazione e collegamenti elettrici Installazione del ricetrasmettitore E' necessario verificare e localizzare sul veicolo la posizione più opportuna ove installare l' apparato, in modo che sia pratico e confortevole l' utilizzo dello stesso e che l' ubicazione del ricetrasmettitore non sia in nessun modo di ostacolo alla guida del veicolo.

  • Page 19: Installazione Dell' Antenna Con Base Magnetica (Versione Full Kit)

    Installazione dell' antenna con base magnetica (versione Full Kit) VERSIONE FULL KIT Installazione e collegamento dell’ antenna con base magnetica La versione Full Kit include un' antenna a 27 MHz con base magnetica, dotata di 4 mt. di cavo coassiale RG-58/U. Inserire lo stilo (A) nella base magnetica e stringere la vite di fissaggio (B) utilizzando la chiave a brugola in dotazione.

  • Page 20: Tabella Bande Di Frequenza - Avviso Agli Utenti

    Tabella bande di frequenza - Avviso agli utenti Tabella bande di frequenza Il ricetrasmettitore INTEK M-130 PLUS dispone di un avanzato circuito multi-standard programmabile, che consente di programmare la banda di frequenza, i parametri e i modi operativi in conformità con le norme del paese in cui viene utilizzato l’...

  • Page 21: Selezione / Programmazione Della Banda Di Frequenza

    Selezione / programmazione della banda di frequenza Selezione / programmazione della banda di frequenza Il ricetrasmettitore deve essere programmato e utilizzato esclusivamente su una banda di frequenza ammessa nel paese in cui viene utilizzato l’ apparecchio. La banda pre-impostata viene visualizzata con un lampeggio della durata di 3 secondi all' accensione dell' apparecchio.

  • Page 22: Caratteristiche Tecniche

    Caratteristiche tecniche Caratteristiche tecniche Generali Canali 40 FM (vedere tabella bande di frequenza a pag. 18) Gamma di frequenza 27 MHz Banda Cittadina Controllo di frequenza P.L.L. Temperatura di lavoro -10°/+55°C Tensione di alimentazione 13.2Vdc ±15% Dimensioni 140 (L) x 37 (A) x 190 (P) mm Peso 750 gr.

  • Page 23: Wste ˛ P - Zawarto´ S ´ C Opakowania

    ´ c , aby zaspokoiç potrzeby klientów, niemniej pewne sugestie czy komentarze na ich temat moga ˛ pomóc nam w dalszym rozwoju i sa ˛ mile widziane. W radiotelefonie INTEK M-130 PLUS CB wykorzystano nowoczesny hardware i oprogramowanie, dzie ˛...

  • Page 24: Kontrolki, Wska´ Z Niki, Dokonywanie Ustawie´ N I Regulacji

    Kontrolki, wska´ z niki, dokonywanie ustawie´ n i regulacji Panel przedni M-130 PLUS VOLUME SQUELCH RF GAIN AM FM HILO ALPHA a ˛ cznik modulacji AM/FM. Przel a ˛ cznik modulacji AM/FM zarówno w TX jak i RX, je´ s li z ˙ a ˛ dana modulacja jest udoste ˛ pniona w ramach zaprogramowanej Przel cze ˛...
  • Page 25 Kontrolki, wska´ z niki, dokonywanie ustawie´ n i regulacji Wy´ s wietlacz LCD AM FM HILO ALPHA Numer kanal u albo kod ID wybranego zakresu cze ˛ stotliwo´ s ci Pokazuje numer kanal Ikonka ALPHA u po´ s redniego, funkcja niedoste ˛ pna w radiotelefonach przeznaczonych na rynek Sygnalizuje wprowadzenie kanal europejski.
  • Page 26 Kontrolki, wska´ z niki, dokonywanie ustawie´ n i regulacji Pokre ˛ tl o kontroli AS/SQUELCH a odbiornika. Przekre ˛ caj gal ke ˛ SQL w prawo, az ˙ do Regulacja SQL (Squelch) – um oz ˙ liwia wyciszenie zakl óce´ n tl zaniknie ˛...
  • Page 27 Kontrolki, wska´ z niki, dokonywanie ustawie´ n i regulacji Mikrofon 15. Przycisk PTT (Push-to-Talk) nalez ˙ y przycisna ˛ ´ c go w celu rozpocze ˛ cia nadawania i zwolni´ c , aby urza ˛ dzenie automatycznie przeszl o na odbiór. 16.

  • Page 28: Instalacja

    Instalacja Instalacja radiotelefonu. Przed przystàpieniem do instalacji radiotelefonu w samochodzie, nalez ˙ y wybra´ c najbardziej wygodne miejsce, które musi cechowa´ c sie ˛ tym, z ˙ e radiotelefon be ˛ dzie l atwo doste ˛ pny a manipulacje gal kami i przyciskami be ˛...

  • Page 29: Instalacja I Podl A ˛ Czenie Anteny Samochodowej Z Magnetyczna ˛ Podstawa ˛ Wersja Full Kit

    a ˛ czenie anteny samochodowej z magnetyczna ˛ podstawa ˛ wersja FULL KIT Instalacja i podl Instalacja anteny magnetyczne wersja pel ny zestaw (FULL KIT) a ˛ czona jest samochodowa antena magnetyczne z 4 m kabla RF-58/U z magnetyczna ˛ podstawa ˛ . Bat Do zestawu dol oz ˙...

  • Page 30: Tabela Cze ˛ Stotliwo´ S Ci, Informacje Dla Uz ˙ Ytkownika

    Tabela cze ˛ stotliwo´ s ci, informacje dla uz ˙ ytkownika Tabela doste ˛ pnych cze ˛ stotliwo´ s ci. Radiotelefon INTEK M-130 PLUS posiada zaawansowany programowalny obwód obejmuja ˛ cy wiele kombinacji ów, standardowych pasm cze ˛ stotliwo´ s ci, modulacji dopuszczalnych w ramach prawodawstwa róz ˙ nych krajów.

  • Page 31: Wprowadzanie Cze ˛ Stotliwo´ S Ci Pracy / Programowanie

    Wprowadzanie cze ˛ stotliwo´ s ci pracy / programowanie Wybór pasma /Programowanie a ˛ cznie w ramach cze ˛ stotliwo´ s ci dopuszczalnych w kraju, gdzie Radiotelefon musi zostaç zaprogramowany i uz ˙ ywany wyl jest uz ˙ ywany. Moz ˙ na ustawi´ c prace ˛ na innych pasmach poste ˛ puja ˛ c wedl ug poniz ˙...

  • Page 32: Dane Techniczne

    Dane techniczne DANE TECHNICZNE Ogólne Ilo´ s ´ c kanal ów Patrz tabela powyz ˙ ej 40 kanalow Pasmo pracy Pasmo CB 27MHz Kontrola cze ˛ stotl. Temp. pracy -10° / +55°C Napie ˛ cie zasilania 13.2Vdc ± 15% Wymiary 140 (L) x 37 (H) x 190 (D) mm Waga 750 gr.

  • Page 33: Index - Introducere - Continut Pachet

    O folosire corecta a statiei asigura o functionare fara probleme pentru multi ani. Statia INTEK M-130 PLUS este un aparat de emisie – receptie CB ce prezinta...

  • Page 34: Comenzi, Indicatori Si Operare

    Comenzi, Indicatori si operare Panoul frontal M-130 PLUS VOLUME SQUELCH RF GAIN AM FM HILO ALPHA Tasta A/F Aceasta tasta permite selectarea modului de operare AM or FM, in TX si RX. Selectarea AM/FM este posibila numai daca aceasta este permisa de banda de frecventa programata.
  • Page 35 Comenzi, Indicatori si operare Afisaj LCD AM FM HILO ALPHA A. Numar canal Indica numarul canalului operat sau codul ID al benzii de frecventa. B. Indicator ALPHA Indicatorul ALPHA (B) se aprinde cand un canal este selectat. Aceasta functie nu este valabila pentru statiile de pe piata europeana.
  • Page 36 Comenzi, Indicatori si operare Control AS/SQUELC H Comanda SQUELCH permite trecerea statiei fara zgomot de fond, eliminand zgomotul de fond, cand nu este receptionat nici un semnal pe canalul operat. Rotiti butonul SQUELCH in sensul acelor de ceasornic pana cand zgomotul de fond dispare.
  • Page 37 Comenzi, Indicatori si operare Microfon Tasta PTT (Push-to-Talk) Tasta de emisie. Apasati tasta PTT (15) pentru a emite apoi eliberati tasta pentru a va intoarce in mod de receptie. MICROPHONE Plug Conector pentru microfon 4-poli cu inel de blocare. Conectati-l la mufa pentru microfon de pe panoul frontal al statiei. IMPORTANT ! NU incercati niciodata sa scoateti cutia aparatului.

  • Page 38: Instalare

    Instalare Instalare Inainte de a instala unitatea principala, alegeti locatia cea mai potrivita pentru ca statia sa fie usor de operat fara a interveni in operarea vehiculului. Folositi suportul si hardware-ul furnizat pentru a instala statia. Suruburile suportului trebuie foarte bine stranse pentru a nu se putea desface la vibratiile vehiculului. Suportul de fixare pentru vehicul poate fi instalat deasupra sau sub statie, aceasta putand fi inclinata in pozitia dorita, conform tipului specific de instalare.

  • Page 39: Instalarea Si Conectarea Antenei Mobile Cu Baza Magnetica (Set Complet)

    Instalarea si conectarea antenei mobile cu baza magnetica SETUL COMPLET Instalarea si conectarea antenei mobile cu baza magnetica O antena mobila de 27 MHz cu baza magnetica si cablul de 4m RG-58/U sunt incluse in set. Conectati tija (A) la baza magnetica si strangeti surubul (B) cu ajutorul uneltelor furnizate. Plasati cu atentie antena cu magnet pe vehicul.

  • Page 40: Tabel Cu Benzi De Frecventa - Informatii Pentru Utilizator

    Tabel cu benzi de frecventa - Informatii pentru utilizator TABEL CU BENZI DE FRECVENTA Aparatul de emisie-receptie INTEK M-130 PLUS dispune de un circuit programabil multistandard avansat, care permite programarea diferitelor benzi de frecventa, a specificatiilor si modurilor de operare, conform normelor tarii in care produsul este utilizat.

  • Page 41: Selectia / Programarea Benzii De Frecventa

    Selectarea/ Programarea benzii de frecventa SELECTAREA / PROGRAMAREA BENZII DE FRECVENTA Aceasta statie CB, 2 cai trebuie programata si folosita exclusiv pe o banda de frecventa permisa in tara in care produsul e utilizat. Cand statia este pornita, va fi afisat (palpaie) pentru aprox. 3 secunde codul benzii de frecventa curenta. Pentru a programa o alta banda de frecventa, procedati in felul urmator: Opriti statia.

  • Page 42: Specificatii

    Specificatii Specificatii Generale Canale 40 FM (vezi tabelul cu benzile de frecventa) Banda de frecventa 27 MHz CB Control frecventa P.L.L. Temperatura de operare -10°/+55°C Tensiunea la intrare DC 13.2Vdc ±15% Marime 140 (L) x 37 (A) x 190 (P) mm Greutate 750 gr.
  • Page 43 Table of restrictions on the use of CB transceivers COUNTRY CB Introd. Use restrictions and other comments Settings AUSTRIA Not allowed 40 CH - 4W FM - Individual license is required BELGIUM 40 CH - 1W AM - Individual license is required DENMARK 40 CH - 4W FM - Free use 40 CH - 4W FM - Free use...
  • Page 44 PCB - Main Board & Front Board - II -...
  • Page 45 PCB - Main Board & Front Board - III -...
  • Page 46 Diagram - IV -...
  • Page 47 Diagram - V -...
  • Page 48 Block Diagram - VI -...
  • Page 49 Block Diagram - VII -...
  • Page 50 Notes - VIII -...
  • Page 51 Notes - IX -...
