Summary of Contents for Intek M-799 Power

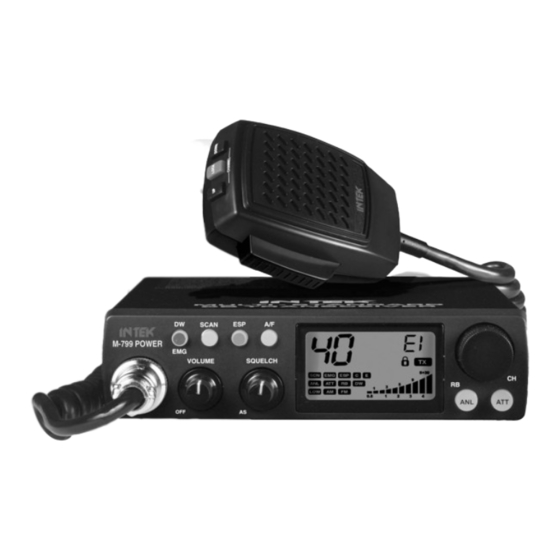

- Page 1 M-799 POWER MULTI STANDARD PROGRAMMABLE 27 MHz CB MOBILE TRANSCEIVER OWNER'S MANUAL MANUALE DI ISTRUZIONI Downloaded from www.cbradio.nl...
-
Page 2: Declaration Of Conformity
(to EC Directive 2006/95, 2004/108, 1999/5) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK M-799 POWER comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 2006/95/EC, 2004/108/EC, 1999/5/EC. -
Page 3: Table Of Contents
With a correct use of the product in accordance with the operating method described in this manual, the product will offer a trouble free use for many years. INTEK is constantly engaged to develop and provide quality products meeting the customers requirements, however any suggestion or comment on this product that might help us to improve quality are warmly welcome. -
Page 4: Controls, Indicators And Operation
Controls, Indicators and operation Front Panel SCAN M-799 POWER α VOLUME SQUELCH EMG / DW Key EMG (Emergency Channels) Shortly press the EMG/DW key (1) to select the emergency channels. Two emergency channels (CH9, CH19) are pre-programmed according to the selected frequency band. Each time the key is shortly pressed, radio selects CH9, then CH19, then the normal operating channel. - Page 5 SCAN key (2). To exit the SCAN mode, shortly press the PTT key (15). ESP (Electronic Speech Processor) Key The ESP (Electronic Speech Processor) is a unique feature available in some INTEK two-way CB radios. ESP means Electronic Speech Processor, in other words electronic modulation processor. This audio processor is microprocessor controlled and it is also called COMPANDER (Compressor-Expander).
- Page 6 Controls, Indicators and operation LCD Display α Channel Number Channel number indication (from 01 to 80, according to the selected frequency band). Alpha-numeric Indication If the UK (United Kingdom) frequency band has been programmed, this indication will show "U" for the UK channels/frequencies and "C"...
- Page 7 Controls, Indicators and operation FM Icon The FM icon (M) is lighted when radio has been set to the FM (Frequency Modulation) operating mode. AM Icon The AM icon (N) is lighted when radio has been set to the AM (Amplitude Modulation) operating mode. LOW Icon The LOW Icon (O) is lighted when the transmitter is in LOW POWER mode (1W).
- Page 8 Controls, Indicators and operation OFF/VOLUME Control Use this knob to switch radio ON and OFF, as well as to adjust the receiver volume to the desired level. To adjust the receiver volume in case no signals are received on the operating channel, open the SQUELCH and then adjust the receiver volume using the background noise as a reference.
- Page 9 Controls, Indicators and operation Microphone PTT (Push-to-Talk) Key Transmitter key. Press the PTT key (15) to transmit and release it to return to the receive mode. UP (Channel Selector) Key Each time this key is pressed, the channel number (A) will move upward by one channel. LOCK (Keypad Lock) Key The LOCK function is enabled when pressing this key, in order lock the keypad and prevent entering unwanted commands.
-
Page 10: Installation
Installation Installation Before installing the main unit in the vehicle, check and select the most convenient location, in order that the radio will be easy to reach and comfortable to operate, without disturbing or interfering with the vehicle drive. Use the supplied bracket and hardware to install the radio. -
Page 11: Frequency Bands Table - User Information
Frequency bands table - User Information Frequency Bands Table The transceiver INTEK M-799 POWER includes an advanced multi-standard programmable circuit, which allows to program different frequency bands, specifications and operating modes, in conformity with the regulations in the country where the product is used. 9 programmable frequency bands are available, as per the below table :... -
Page 12: Frequency Band Selection / Programming
Frequency band selection / programming Frequency Band Selection / Programming This two-way CB radio must be programmed and exclusively used on a frequency band allowed in the country where the product is used. It is possible to program a different frequency band, as per the following procedures : Turn OFF the radio. -
Page 13: Specifications
Specifications Specifications General Channels 40 AM/FM (refer to the frequency bands table at page 9) Frequency range 27 MHz Citizen Band Frequency control P.L.L. Operatine temperature -10°/+55°C DC input voltage 13.2Vdc ±15% Size 140 (L) x 37 (H) x 190 (D) mm Weight 850 gr. - Page 14 (CEPT 40CH FM 4W). Congratulazioni ! Congratulazioni per aver scelto ed acquistato un prodotto di qualità INTEK. Questo ricetrasmettitore dispone di numerose funzioni avanzate e vari dispositivi, pertanto è assolutamente necessario leggere attentamente questo manuale di istruzioni prima di utilizzare l' apparecchio. Con un uso corretto secondo quanto è indicato nel manuale di istruzioni, l' apparecchio garantirà...
- Page 15 Descrizione dei comandi e funzionamento Pannello frontale SCAN M-799 POWER α VOLUME SQUELCH Tasto EMG/DW Questo tasto permette l’ inserimento delle funzioni EMG (Emergency Channels) e DW (Dual Watch). EMG (Emergency Channels) Permette la selezione rapida dei canali di emergenza pre-programmati a seconda della banda di frequenza selezionata.
- Page 16 L' ESP (Electronic Speech Processor) di 2° generazione è un dispositivo esclusivo di alcuni ricetrasmettitori CB mobili INTEK. ESP significa Electronic Speech Processor, cioè processore elettronico di modulazione. Questo processore audio, controllato da microprocessore e denominato anche COMPANDER (Compressor- Expander), lavora come compressore di modulazione in trasmissione e come espansore di modulazione in ricezione.
- Page 17 Descrizione dei comandi e funzionamento Display LCD α Indicazione del canale Questa indicazione consente la lettura del numero del canale in uso (da 01 a 80, secondo la banda programmata). Indicazione alfanumerica Se è stata programmata la banda di frequenza UK (Gran Bretagna), questa indicazione visualizzerà U (canali/frequenze UK) oppure C (canali/frequenze CE).
- Page 18 Descrizione dei comandi e funzionamento Icona FM L' cona FM (M) è accesa quando il ricetrasmettitore riceve e trasmette in modo FM (modulazione di frequenza). Icona AM L' icona AM (N) è accesa quando il ricetrasmettitore riceve e trasmette in modo AM (modulazione di ampiezza). Icona LOW L' icona LOW (O) è...
- Page 19 Descrizione dei comandi e funzionamento COMANDO AS (regolazione fissa SQUELCH) E' disponibile la funzione AS per silenziare il ricevitore in modo automatico, senza eseguire la regolazione manuale dello SQUELCH. Una regolazione fissa dello SQUELCH è pre-impostata in origine. Per impostare la funzione AS, ruotare la manopola (9) completamente in senso antiorario fino a farla scattare in posizione AS.
- Page 20 Descrizione dei comandi e funzionamento Microfono Tasto PTT (Push-to-Talk) Tasto di trasmissione. Premere per trasmettere e mantenere premuto durante la trasmissione e rilasciare per ritornare in modalità ricezione. Tasto UP (selettore dei canali) Tasto per la selezione dei canali in ordine crescente. Ad ogni pressione del tasto, il numero del canale (A) viene incrementato di un canale per volta.
- Page 21 Installazione e collegamenti elettrici Installazione del ricetrasmettitore E' necessario verificare e localizzare sul veicolo la posizione più opportuna ove installare l' apparato, in modo che sia pratico e confortevole l' utilizzo dello stesso e che l' ubicazione del ricetrasmettitore non sia in nessun modo di ostacolo alla guida del veicolo.
- Page 22 Tabella bande di frequenza - Avviso agli utenti Tabella bande di frequenza Il ricetrasmettitore INTEK M-799 POWER dispone di un avanzato circuito multi-standard programmabile, che consente di programmare la banda di frequenza, i parametri e i modi operativi in conformità con le norme del paese in cui viene utilizzato l’...
- Page 23 Selezione / programmazione della banda di frequenza Selezione / programmazione della banda di frequenza Il ricetrasmettitore deve essere programmato e utilizzato esclusivamente su una banda di frequenza ammessa nel paese in cui viene utilizzato l’ apparecchio. E’ possibile programmare una diversa banda di frequenza, eseguendo la seguente procedura : Spegnere il ricetrasmettitore.
-
Page 24: Caratteristiche Tecniche
Caratteristiche tecniche Caratteristiche tecniche Generali Canali 40 AM/FM (vedere tabella bande di frequenza a pag. 20) Gamma di frequenza 27 MHz Banda Cittadina Controllo di frequenza P.L.L. Temperatura di lavoro -10°/+55°C Tensione di alimentazione 13.2Vdc ±15% Dimensioni 140 (L) x 37 (A) x 190 (P) mm Peso 850 gr. -
Page 25: Table Of Restrictions On The Use Of Cb Transceivers
Table of restrictions on the use of CB transceivers COUNTRY CB Introd. Use restrictions and other comments Settings AUSTRIA Not allowed 40 CH - 4W FM - Individual license is required BELGIUM 40 CH - 1W AM - Individual license is required DENMARK 40 CH - 4W FM - Free use 40 CH - 4W FM - Free use... -
Page 26: Pcb - Main Board & Front Board
PCB - Main Board & Front Board - II -... - Page 27 PCB - Main Board & Front Board - III -...
-
Page 28: Diagram
Diagram - IV -... - Page 29 Diagram - V -...
-
Page 30: Block Diagram
Block Diagram - VI -... - Page 31 Block Diagram - VII -...
