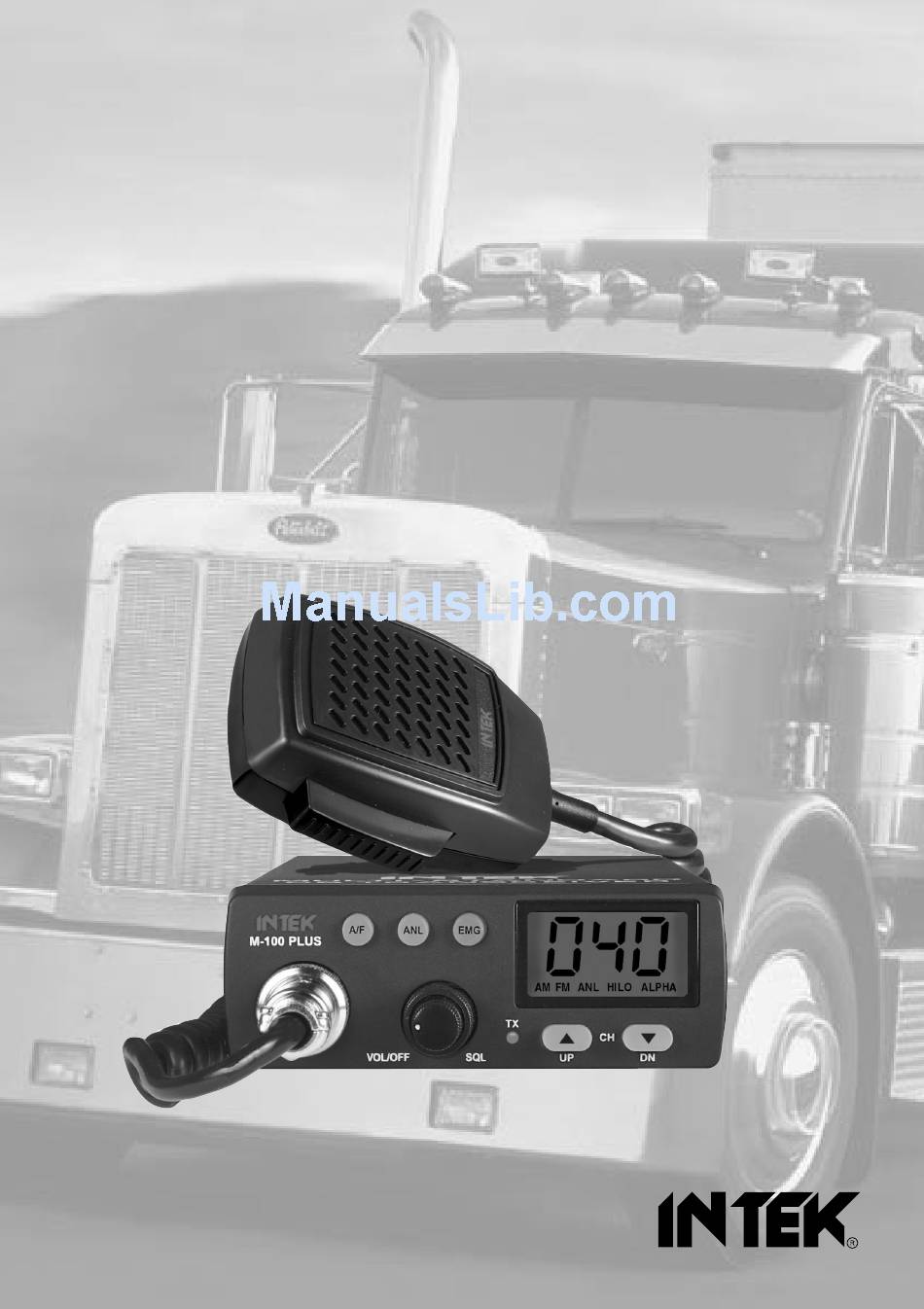

- Page 1 M-100 PLUS MULTI STANDARD PROGRAMMABLE 27 MHz CB MOBILE TRANSCEIVER OWNER'S MANUAL MANUALE DI ISTRUZIONI...
-
Page 2: Declaration Of Conformity
(to EC Directive 2006/95, 2004/108, 99/5) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK M-100 PLUS comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 2006/95/EC, 2004/108/EC, 99/5/EC. -
Page 3: Table Of Contents
With a correct use of the product in accordance with the operating method described in this manual, the product will offer a trouble free use for many years. INTEK is constantly engaged to develop and provide quality products meeting the customers requirements, however any suggestion or comment on this product that might help us to improve quality are warmly welcome. - Page 4 Controls, Indicators and operation Front Panel M-100 PLUS AM FM HILO ALPHA VOL/OFF A/F Key This key allows to select the AM or FM operating mode, in both TX and RX. The AM/FM operating mode selection is possible only if it if allowed by the programmed frequency band, otherwise the AM/FM selection is not possible.
- Page 5 Controls, Indicators and operation LCD Display AM FM HILO ALPHA Channel Number It indicates the operating channel number or the frequency band ID code. ALPHA Icon The ALPHA Icon (B) is lighted when an intermediate channel is selected. This feature is not available on the radios for the European Market. LO Icon The LO Icon (C) is lighted when the transmitter is in LOW POWER mode (1W).
- Page 6 Controls, Indicators and operation SQL Control (Squelch adjustement) The SQUELCH control allows to silent the receiver by cutting the background noise, when no signals are received. Turn the knob clockwise until the background noise is cut. Turn the knob counter clockwise (SQUELCH opening) in order to listen to the weakest signals.
-
Page 7: Controls And Operation
Controls and operation Microphone PTT (Push-to-Talk) Key Transmitter key. Press the PTT key (14) to transmit and release it to return to the receive mode. MICROPHONE Plug 4-pin microphone connector with locking ring. Connect it to the microphone connector on the front panel of the radio. IMPORTANT ! Do never attempt to open the cabinet of the transceiver. -
Page 8: Installation
Installation Installation Before installing the main unit in the vehicle, check and select the most convenient location, in order that the radio will be easy to reach and comfortable to operate, without disturbing or interfering with the vehicle drive. Use the supplied bracket and hardware to install the radio. -
Page 9: Installing And Connecting The Mobile Antenna With Magnet Base (Full Kit Version)
Installing and connecting the mobile antenna with magnet base FULL KIT VERSION Installing and connecting the mobile antenna with magnet base A 27 MHz mobile antenna with magnet base and 4m RG-58/U is included in the kit. Connect the whip (A) to the magnet base and tighten the locking screw (B) using the supplied tool. -
Page 10: Frequency Bands Table - User Information
Frequency bands table - User Information Frequency Bands Table The transceiver INTEK M-100 PLUS includes an advanced multi-standard programmable circuit, which allows to program different frequency bands, specifications and operating modes, in conformity with the regulations in the country where the product is used. 9 programmable frequency bands are available, as per the below table :... -
Page 11: Frequency Band Selection / Programming
Frequency band selection / programming Frequency Band Selection / Programming This two-way CB radio must be programmed and exclusively used on a frequency band allowed in the country where the product is used. When radio is switched ON, the current programmed frequency band code will be displayed (blinking) for about 3 seconds. -
Page 12: Specifications
Specifications Specifications General Channels 40 FM (refer to the frequency bands table at page 8) Frequency range 27 MHz Citizen Band Frequency control P.L.L. Operatine temperature -10°/+55°C DC input voltage 13.2Vdc ±15% Size 100 (L) x 37 (H) x 180 (D) mm Weight 690 gr. - Page 13 (CEPT 40CH FM 4W). Congratulazioni ! Congratulazioni per aver scelto ed acquistato un prodotto di qualità INTEK. Questo ricetrasmettitore dispone di numerose funzioni avanzate e vari dispositivi, pertanto è assolutamente necessario leggere attentamente questo manuale di istruzioni prima di utilizzare l' apparecchio. Con un uso corretto secondo quanto è indicato nel manuale di istruzioni, l' apparecchio garantirà...
- Page 14 Descrizione dei comandi e funzionamento Pannello frontale M-100 PLUS AM FM HILO ALPHA VOL/OFF Tasto A/F Questo tasto consente di selezionare il modo operativo AM o FM, in TX e RX, se il modo scelto è abilitato dalla banda di frequenza programmata.
- Page 15 Descrizione dei comandi e funzionamento Display LCD AM FM HILO ALPHA Indicazione del canale L' indicazione consente la lettura del numero del canale in uso o della banda di frequenza selezionata. Icona ALPHA L' icona ALPHA è accesa quando vengono visualizzati i canali intermedi, funzione non attiva e non disponibile negli apparati destinati al mercato europeo.
- Page 16 Descrizione dei comandi e funzionamento Manopola SQL Il comando SQL (SQUELCH) permette di silenziare il ricevitore, eliminando il rumore (fruscio) di fondo in assenza di segnali. Ruotare la manopola in senso orario sino a quando scompare il rumore di fondo. Ruotare la manopola in senso antiorario (apertura dello SQUELCH) per ascoltare i segnali più...
- Page 17 Descrizione dei comandi e funzionamento Microfono Tasto PTT (Push-to-Talk) Tasto di trasmissione. Premere per trasmettere e mantenere premuto durante la trasmissione e rilasciare per ritornare in modalità ricezione. Connettore microfono Connettore del microfono a 4 poli con ghiera di fissaggio, da collegarsi alla apposita presa (10) sul pannello frontale. IMPORTANTE ! Non tentare mai di aprire il contenitore del ricetrasmettitore.
- Page 18 Installazione e collegamenti elettrici Installazione del ricetrasmettitore E' necessario verificare e localizzare sul veicolo la posizione più opportuna ove installare l' apparato, in modo che sia pratico e confortevole l' utilizzo dello stesso e che l' ubicazione del ricetrasmettitore non sia in nessun modo di ostacolo alla guida del veicolo.
- Page 19 Installazione dell' antenna con base magnetica (versione Full Kit) VERSIONE FULL KIT Installazione e collegamento dell’ antenna con base magnetica La versione Full Kit include un' antenna a 27 MHz con base magnetica, dotata di 4 mt. di cavo coassiale RG-58/U. Inserire lo stilo (A) nella base magnetica e stringere la vite di fissaggio (B) utilizzando la chiave a brugola in dotazione.
- Page 20 Tabella bande di frequenza - Avviso agli utenti Tabella bande di frequenza Il ricetrasmettitore INTEK M-100 PLUS dispone di un avanzato circuito multi-standard programmabile, che consente di programmare la banda di frequenza, i parametri e i modi operativi in conformità con le norme del paese in cui viene utilizzato l’...
- Page 21 Selezione / programmazione della banda di frequenza Selezione / programmazione della banda di frequenza Il ricetrasmettitore deve essere programmato e utilizzato esclusivamente su una banda di frequenza ammessa nel paese in cui viene utilizzato l’ apparecchio. La banda pre-impostata viene visualizzata con un lampeggio della durata di 3 secondi all' accensione dell' apparecchio.
-
Page 22: Caratteristiche Tecniche
Caratteristiche tecniche Caratteristiche tecniche Generali Canali 40 FM (vedere tabella bande di frequenza a pag. 18) Gamma di frequenza 27 MHz Banda Cittadina Controllo di frequenza P.L.L. Temperatura di lavoro -10°/+55°C Tensione di alimentazione 13.2Vdc ±15% Dimensioni 100 (L) x 37 (A) x 180 (P) mm Peso 690 gr. -
Page 23: Table Of Restrictions On The Use Of Cb Transceivers
Table of restrictions on the use of CB transceivers COUNTRY CB Introd. Use restrictions and other comments Settings AUSTRIA Not allowed 40 CH - 4W FM - Individual license is required BELGIUM 40 CH - 1W AM - Individual license is required DENMARK 40 CH - 4W FM - Free use 40 CH - 4W FM - Free use... -
Page 24: Pcb - Main Board & Front Board
PCB - Main Board & Front Board - II -... - Page 25 PCB - Main Board & Front Board - III -...
-
Page 26: Diagram
Diagram - IV -... - Page 27 Diagram - V -...
-
Page 28: Block Diagram
Block Diagram - VI -... - Page 29 Block Diagram - VII -...
-
Page 30: Notes
Notes - VIII -... - Page 31 Notes - IX -...
