Summary of Contents for Intek M-110 PLUS

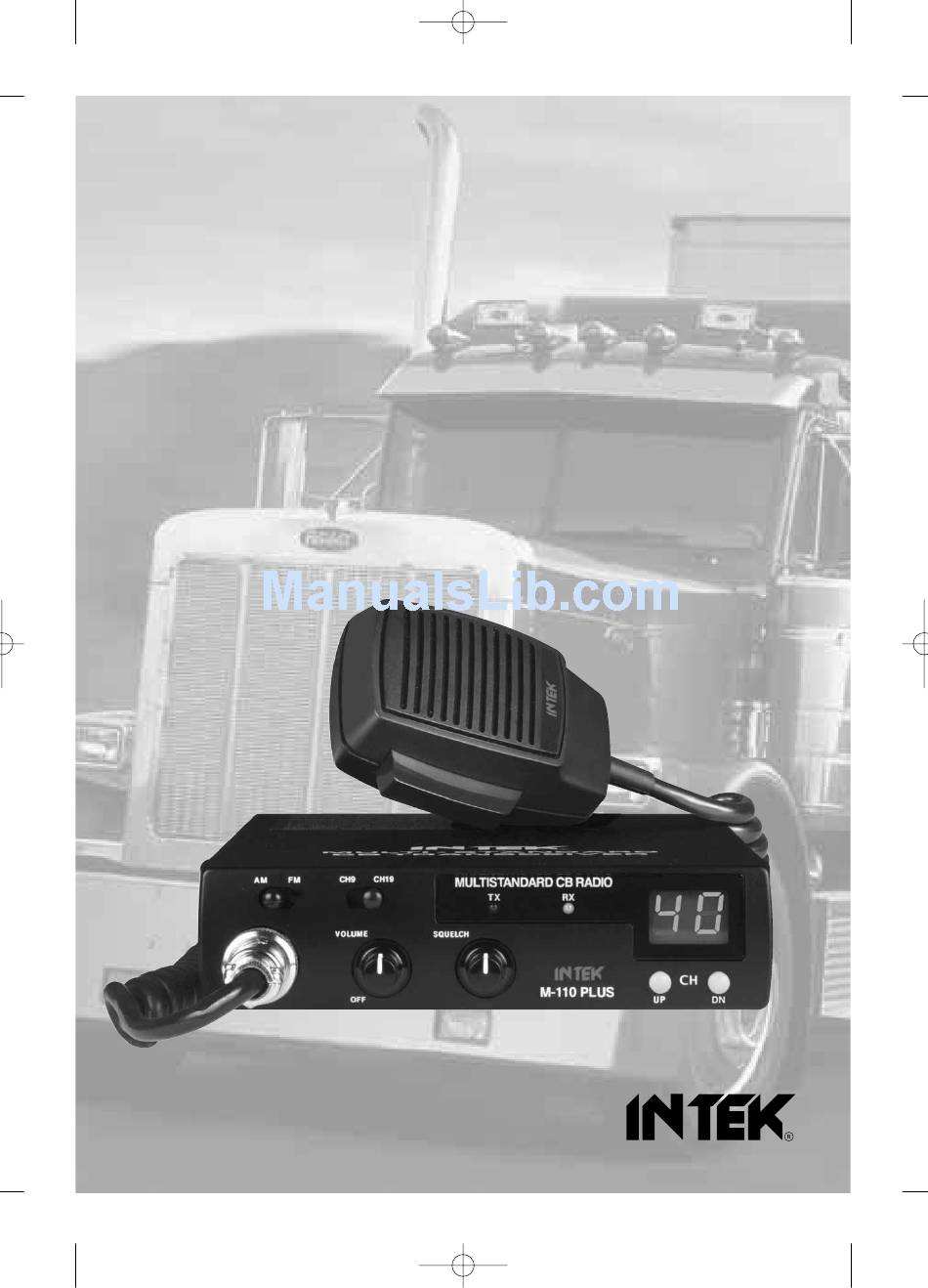

- Page 1 Man. M-110 PLUS 8-09-2005 9:52 Pagina 1 M-110 PLUS MULTI STANDARD PROGRAMMABLE 27 MHz CB MOBILE TRANSCEIVER OWNER'S MANUAL MANUALE DI ISTRUZIONI...
-
Page 2: Declaration Of Conformity
Man. M-110 PLUS 8-09-2005 9:52 Pagina 2 Declaration of Conformity EC Certificate of Conformity (to EC Directive 99/5-89/336-93/68-73/23) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK M-110 PLUS comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 73/23/EEC, 89/336/EEC and 99/5/EC. -
Page 3: Table Of Contents
With a correct use of the product in accordance with the operating method described in this manual, the product will offer a trouble free use for many years. INTEK is constantly engaged to develop and provide quality products meeting the customers requirements, however any suggestion or comments on this product that might help us to improve quality are warmly welcome. -
Page 4: Controls And Operation

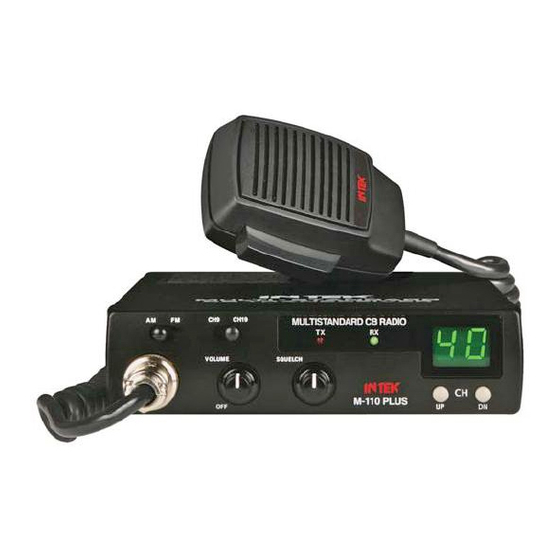

Man. M-110 PLUS 8-09-2005 9:52 Pagina 4 Controls and operation Front Panel CH19 MULTISTANDARD CB RADIO VOLUME SQUELCH M-110 PLUS AM / FM Selector This switch allows to select the operating mode AM or FM, in both TX and RX, if the desired operating mode is enabled by the programmed frequency band. - Page 5 Man. M-110 PLUS 8-09-2005 9:52 Pagina 5 Controls and operation SQUELCH Control The SQUELCH control allows to silent the radio, cancelling the background noise, when no signals are received on the operating channel. Turn the SQUELCH knob clockwise until the background noise stops. Turn the SQUELCH knob counterclockwise (SQUELCH opening) to listen to the weakest signals.
- Page 6 Man. M-110 PLUS 8-09-2005 9:52 Pagina 6 Controls and operation Microphone PTT (Push-to-Talk) Key Transmitter key. Press the PTT key to transmit and release it to return to the receive mode. MICROPHONE Plug 4-pin microphone connector with locking ring. Connect it to the microphone connector on the front panel of the radio.
-
Page 7: Installation
Man. M-110 PLUS 8-09-2005 9:52 Pagina 7 Installation Installation Before installing the main unit in the vehicle, check and select the most convenient location, in order that the radio will be easy to reach and comfortable to operate, without disturbing or interfering with the vehicle drive. Use the supplied bracket and hardware to install the radio. -
Page 8: Frequency Bands Table
Frequency bands table Frequency Bands Table The transceiver INTEK M-110 PLUS includes an advanced multi-standard programmable circuit, which allows to program different frequency bands, specifications and operating modes, in conformity with the regulations in the country where the product is used. 8 programmable frequency bands are available, as per the below table :... -
Page 9: Frequency Band Selection / Programming
Man. M-110 PLUS 8-09-2005 9:52 Pagina 9 Frequency band selection / programming Frequency Band Selection / Programming This two-way CB radio must be programmed and exclusively used on a frequency band allowed in the country where the product is used. When radio is switched ON, the current programmed frequency band code will be displayed (blinking) for about 3 seconds. -
Page 10: Specifications
Man. M-110 PLUS 8-09-2005 9:52 Pagina 10 Specifications Specifications General Channels 40 FM (refer to the frequency bands table at page 6) Frequency range 26.315 – 28.105 MHz Frequency control P.L.L. Operatine temperature -10°/+55°C DC input voltage 13.2Vdc ±15% Size... - Page 11 (CEPT 40CH FM 4W). Congratulazioni ! Congratulazioni per aver scelto ed acquistato un prodotto di qualità INTEK. Questo ricetrasmettitore dispone di numerose funzioni avanzate e vari dispositivi, pertanto è assolutamente necessario leggere attentamente questo manuale di istruzioni prima di utilizzare l' apparecchio. Con un uso corretto secondo quanto è indicato nel manuale di istruzioni, l' apparecchio garantirà...
- Page 12 Man. M-110 PLUS 8-09-2005 9:52 Pagina 12 Descrizione dei comandi e funzionamento Pannello frontale CH19 MULTISTANDARD CB RADIO VOLUME SQUELCH M-110 PLUS Selettore AM/FM Questo selettore consente di selezionare il modo operativo AM o FM, in TX e RX, se il modo scelto è abilitato dalla banda di frequenza programmata.
- Page 13 Man. M-110 PLUS 8-09-2005 9:52 Pagina 13 Descrizione dei comandi e funzionamento Manopola SQUELCH Il comando SQUELCH permette di silenziare il ricevitore, eliminando il rumore (fruscio) di fondo in assenza di segnali. Ruotare la manopola dello SQUELCH in senso orario sino a quando scompare il rumore di fondo. Ruotare la manopola dello SQUELCH in senso antiorario (apertura dello SQUELCH) per ascoltare i segnali più...
- Page 14 Man. M-110 PLUS 8-09-2005 9:52 Pagina 14 Descrizione dei comandi e funzionamento Microfono Tasto PTT (Push-to-Talk) Tasto di trasmissione. Premere per trasmettere e mantenere premuto durante la trasmissione e rilasciare per ritornare in modalità ricezione. Connettore microfono Connettore del microfono a 4 poli con ghiera di fissaggio, da collegarsi alla apposita presa (10) sul pannello frontale.
- Page 15 Man. M-110 PLUS 8-09-2005 9:52 Pagina 15 Installazione e collegamenti elettrici Installazione del ricetrasmettitore E' necessario verificare e localizzare sul veicolo la posizione più opportuna ove installare l' apparato, in modo che sia pratico e confortevole l' utilizzo dello stesso e che l' ubicazione del ricetrasmettitore non sia in nessun modo di ostacolo alla guida del veicolo.
- Page 16 Tabella bande di frequenza Tabella bande di frequenza Il ricetrasmettitore INTEK M-110 PLUS dispone di un avanzato circuito multi-standard programmabile, che consente di programmare la banda di frequenza, i parametri e i modi operativi in conformità con le norme del paese in cui viene utilizzato l’ apparecchio. Sono disponibili n. 8 bande programmabili, come dalla...
- Page 17 Man. M-110 PLUS 8-09-2005 9:52 Pagina 17 Selezione / programmazione della banda di frequenza Selezione / programmazione della banda di frequenza Il ricetrasmettitore deve essere programmato e utilizzato esclusivamente su una banda di frequenza ammessa nel paese in cui viene utilizzato l’ apparecchio. La banda pre-impostata viene visualizzata con un lampeggio della durata di 3 secondi all' accensione dell' apparecchio.
-
Page 18: Caratteristiche Tecniche
Man. M-110 PLUS 8-09-2005 9:52 Pagina 18 Caratteristiche tecniche Caratteristiche tecniche Generali Canali 40 FM (vedere tabella bande di frequenza a pag. 14) Gamma di frequenza 26.315 - 28.105 MHz Controllo di frequenza P.L.L. Temperatura di lavoro -10°/+55°C Tensione di alimentazione 13.2Vdc ±15%... -
Page 19: Table Of Restrictions On The Use Of Cb Transceivers
Man. M-110 PLUS 8-09-2005 9:52 Pagina 19 Table of restrictions on the use of CB transceivers COUNTRY CB Introd. Use restrictions and other comments Settings AUSTRIA Not allowed 40 CH - 4W FM - Individual license is required BELGIUM 40 CH - 1W AM - Individual license is required... -
Page 20: Pcb - Main Board & Cpu Board
Man. M-110 PLUS 8-09-2005 9:52 Pagina 20 PCB - Main Board & CPU Board - 18 -... - Page 21 Man. M-110 PLUS 8-09-2005 9:52 Pagina 21 PCB - Main Board & CPU Board - 19 -...
-
Page 22: Diagram
Man. M-110 PLUS 8-09-2005 9:52 Pagina 22 Diagram - 20 -... - Page 23 Man. M-110 PLUS 8-09-2005 9:53 Pagina 23 Diagram - 21 -...
-
Page 24: Block Diagram
Man. M-110 PLUS 8-09-2005 9:53 Pagina 24 Block Diagram - 22 -... - Page 25 Man. M-110 PLUS 8-09-2005 9:53 Pagina 25 Block Diagram - 23 -...
-
Page 26: Notes
Man. M-110 PLUS 8-09-2005 9:53 Pagina 26 Notes - 24 -... - Page 27 Man. M-110 PLUS 8-09-2005 9:53 Pagina 27 Notes - 25 -...
- Page 28 Man. M-110 PLUS 8-09-2005 9:53 Pagina 28...
