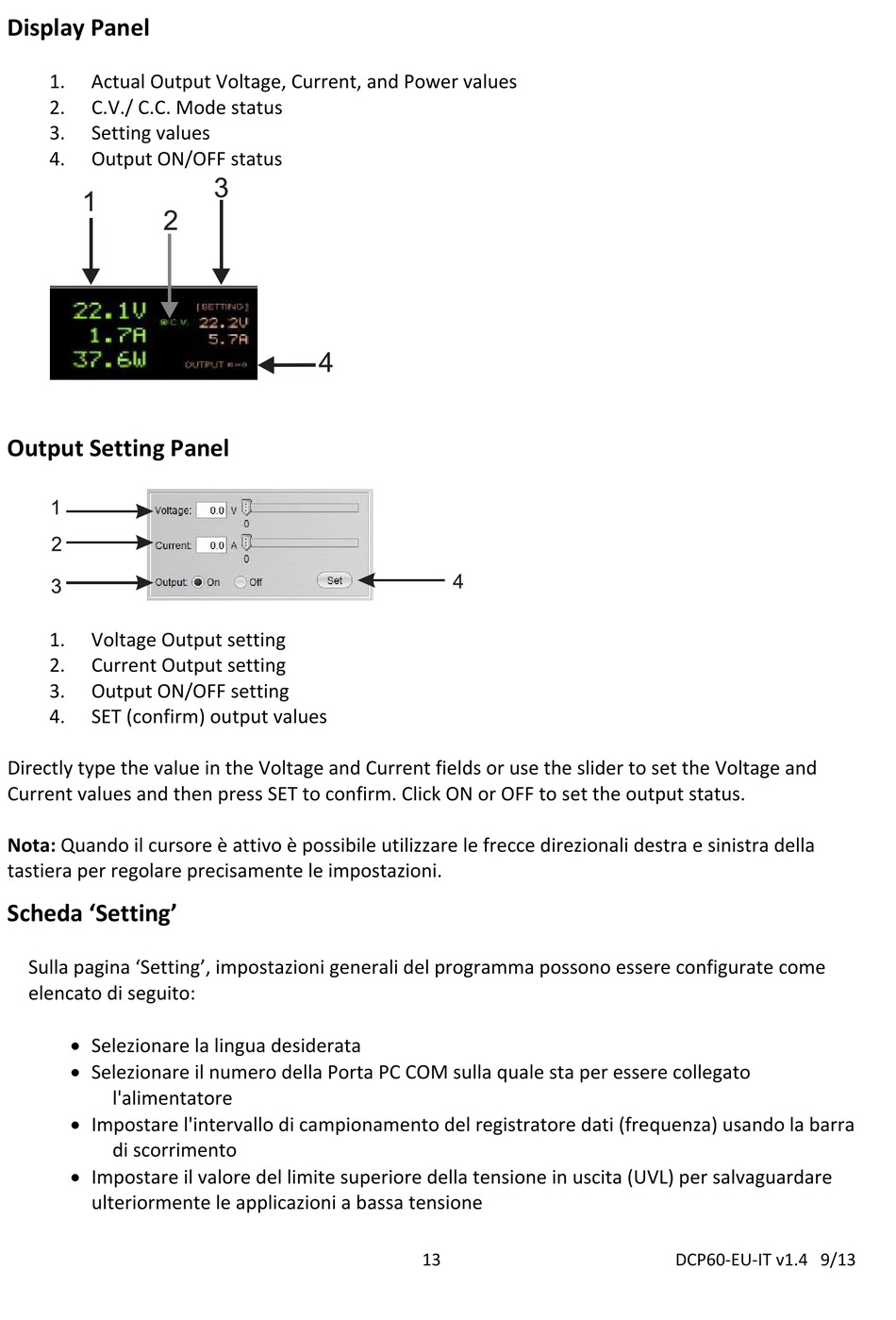

Display Panel - Extech Instruments DCP60 User Manual

Display Panel
1. Actual Output Voltage, Current, and Power values
2. C.V./ C.C. Mode status
3. Setting values
4. Output ON/OFF status
Output Setting Panel
1. Voltage Output setting
2. Current Output setting
3. Output ON/OFF setting
4. SET (confirm) output values
Directly type the value in the Voltage and Current fields or use the slider to set the Voltage and
Current values and then press SET to confirm. Click ON or OFF to set the output status.
Nota: Quando il cursore è attivo è possibile utilizzare le frecce direzionali destra e sinistra della
tastiera per regolare precisamente le impostazioni.
Scheda 'Setting'
Sulla pagina 'Setting', impostazioni generali del programma possono essere configurate come
elencato di seguito:
 Selezionare la lingua desiderata
 Selezionare il numero della Porta PC COM sulla quale sta per essere collegato
l'alimentatore
 Impostare l'intervallo di campionamento del registratore dati (frequenza) usando la barra
di scorrimento
 Impostare il valore del limite superiore della tensione in uscita (UVL) per salvaguardare
ulteriormente le applicazioni a bassa tensione
13 DCP60‐EU‐IT v1.4 9/13
