Cliccare sulla scheda EXTERNAL TIMED PROGRAM e poi cliccare due volte su una cella per
impostare un valore.

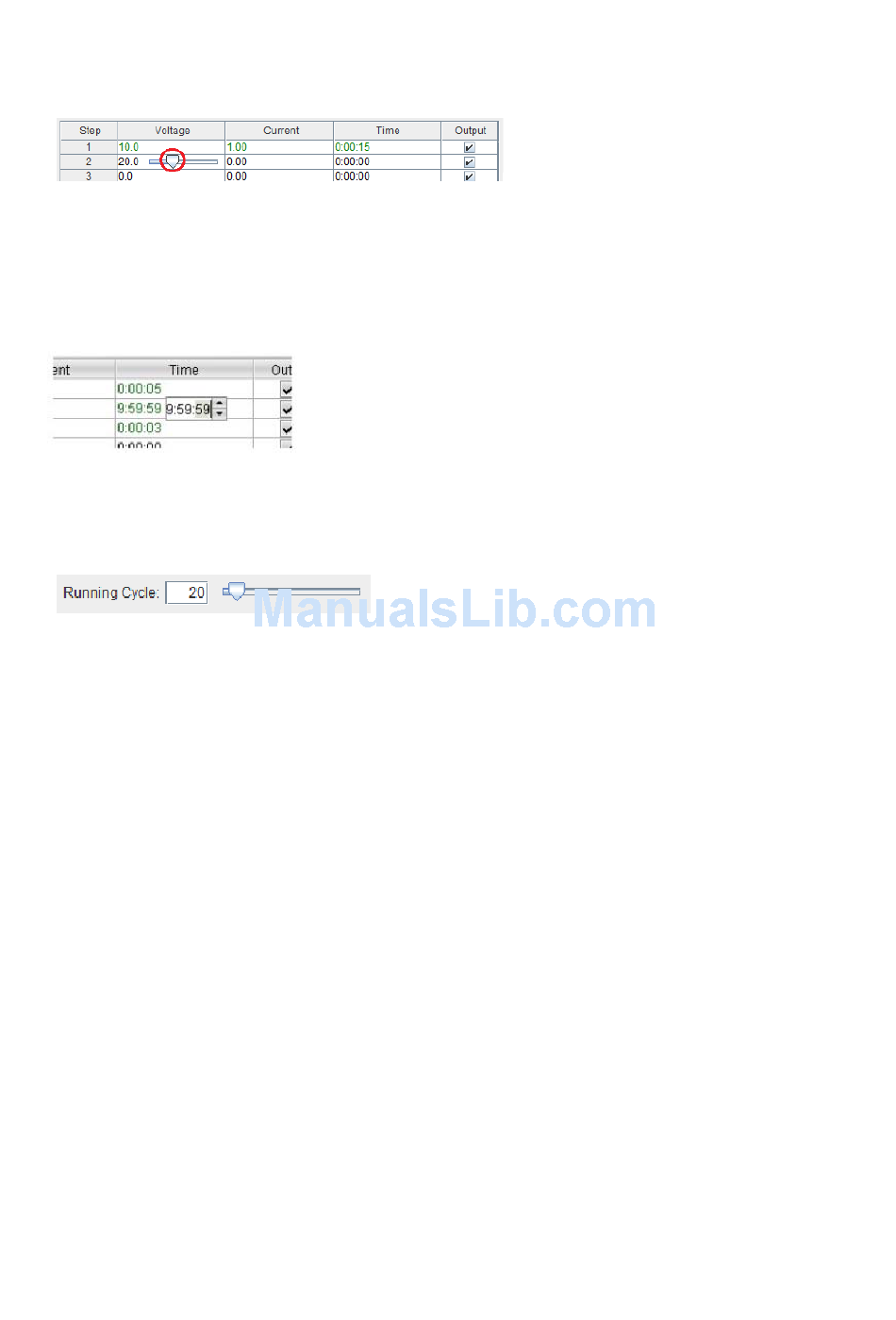

Per esempio (vedere il disegno di seguito), Passo 2 Tensione, scorrere la barra per impostare il
livello d'uscita desiderato
Quando il cursore è attivo è possibile utilizzare le frecce direzionali destra e sinistra della tastiera
per regolare precisamente le impostazioni.
Impostare la durata per questo passo come mostrato nel disegno in basso. Il range di tempo va da
0 a 9 ore/59 minuti/59 secondi. Cliccare sui pulsanti freccia su/giù o digitare il valore direttamente.
Se il tempo è impostato su '0' il passo sarà saltato.
Impostare il ciclo di lavoro (numero di volte in cui sarà avviata l'intera sequenza) come mostrato di
seguito. Range disponibile da 0 a 999 cicli. Usare il cursore o digitare direttamente nel campo per
impostare il numero di cicli. Impostare il valore del ciclo su zero per mandare in ciclo la sequenza
indefinitamente.
Cliccare sul pulsante RUN per avviare il ciclo. Cliccare sul pulsante STOP per arrestare il ciclo.
Cliccare sul pulsante CLEAR TABLE per cancellare le impostazioni.
Avvertenza: Quando la sequenza è completa, le impostazioni in uscita torneranno a quelle
visualizzate nella parte sinistra di questa finestra. Verificare che le impostazioni siano corrette per
evitare danni all'UUT.
Memoria Preimpostata Interna
La capacità di preimpostazione dell'interfaccia remota del PC semplifica il noioso processo di
digitazione in gruppi di voci. Dal momento in cui tutti i dati sono visualizzati contemporaneamente
sul monitor del PC, la possibilità d'inserire dati in modo scorretto è molto ridotta. Dati di gruppi
differenti possono essere classificati, memorizzati, esportati e recuperati per l'uso in qualsiasi
momento. Inoltre, i dati recuperati appariranno di colore rosso se superano i limiti preimpostati di
tensione/corrente.
Cliccare su 'Clear Table' per cancellare tutti i dati sulla Tabella del Display per preparare per nuovi
dati.
Cliccare su 'Read for PS' per recuperare dati dall'Alimentatore.
15 DCP60‐EU‐IT v1.4 9/13
