Retro - Tecnoware EXA 1.1 Rack Mount User Manual

4.2 Retro

5
3
4
Sul retro di EXA Rack Mount sono presenti (vedi figura 3):
1. Presa d'Ingresso con TERRA con fusibile d'ingresso: di tipo IEC C14. Serve per collegare l'UPS alla linea
elettrica d'Ingresso. Caratteristiche elettriche fusibile: corrente massima 6A (EXA 1.1–1.5 Rack Mount),
corrente massima 8A (EXA 2.2 Rack Mount) o corrente massima 10A (EXA 2.6-3.2 Rack Mount), tensione 250 V.
2. Prese d'Uscita UPS con TERRA: di tipo IEC C13, colore nero, da utilizzare per alimentare carichi critici.
3. Protezione Telefonica (connettori RJ11 IN/OUT): per proteggere e filtrare una linea telefonica (connessioni
di tipo TNV-3).
4. Interfaccia di Comunicazione (connettore femmina DB9): è la porta di comunicazione RS232.
5. Interfaccia di Comunicazione (connettore USB): è la porta di comunicazione USB.
6. Pulsante ON/OFF: serve ad attivare la linea elettrica d'ingresso.
In caso di assenza della rete elettrica (black-out) SOLO le prese d'Uscita UPS (#2), di
colore nero, continuano a fornire potenza ai dispositivi collegati. Quindi utilizzare SOLO
le prese d'Uscita UPS per alimentare i dispositivi critici.
UPS EXA 1.1-1.5-2.2-2.6-3.2 Rack Mount
6
1
EXA 1.1-1.5-2.2
3
5
4
EXA 2.6-3.2

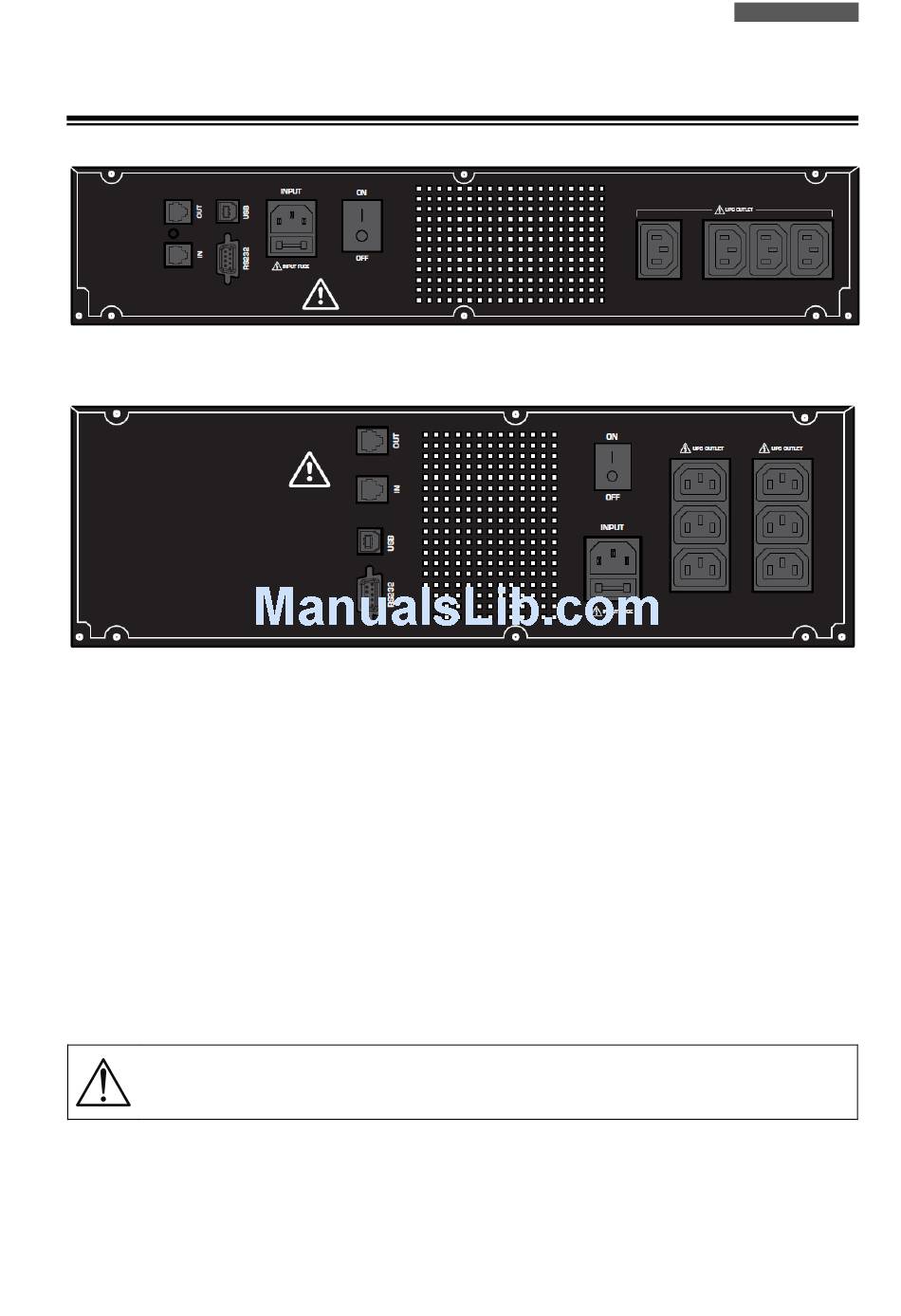

Figura 3 – Pannello Posteriore
6
1
19
ITALIANO
2
2 2
Manuale utente
