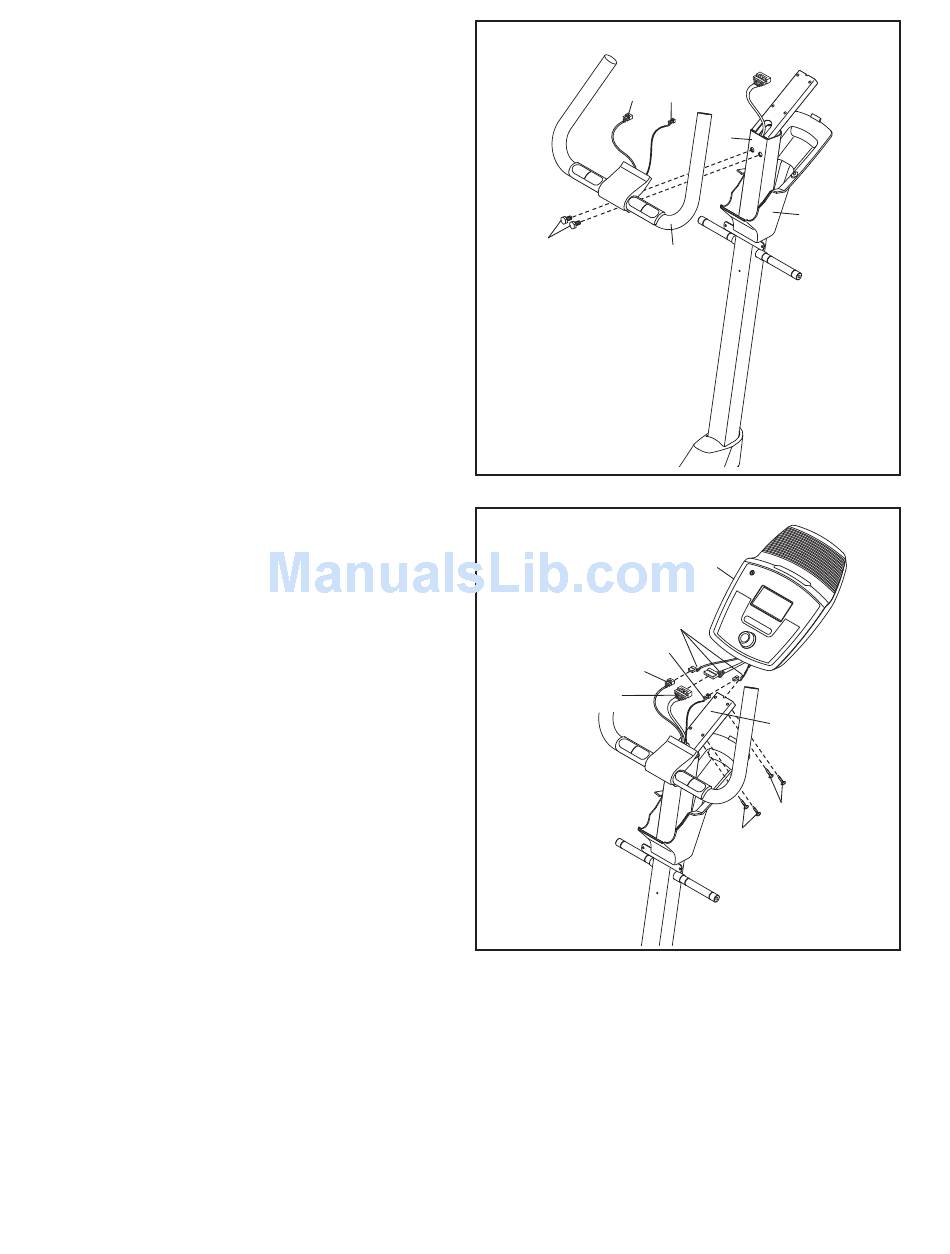

5. Helyezze irányba a konzol burkolatot (32)
az ábra szerint. Ezután csúsztassa a konzol
burkolatot a támasztóoszlopba (2).
Helyezze irányba a kapaszkodó rudat (39) az
ábra szerint. Ügyeljen arra, hogy húzza ki a
pulzus vezetéket (28) és a mellkasi pulzus
vezetéket (103) a kapaszkodó rúdból.
Tipp: Kerülje el a vezetékek becsípődését.
Rögzítse a kapaszkodó rudat (39) a támasztóo-
szlophoz (2) két M10 x 20mm csavarral (79).
6. Miközben egy másik személy tartja a konzolt (4)
a támasztóoszlopnál (2), csatlakoztassa a konzol
vezetéket a vezetékköteghez (42), a pulzus-
vezetékhez (28) és a mellkasi pulzus vezetékhez
(103).
Dugja a fölösleges vezetékeket a támasztóo-
szlopba (2) vagy a konzolba (4).
Tipp: Kerülje el a vezetékek becsípődését.
Rögzítse a konzolt (4) a támasztóoszlophoz (2)
négy M4 x 28mm csavarral (99).
