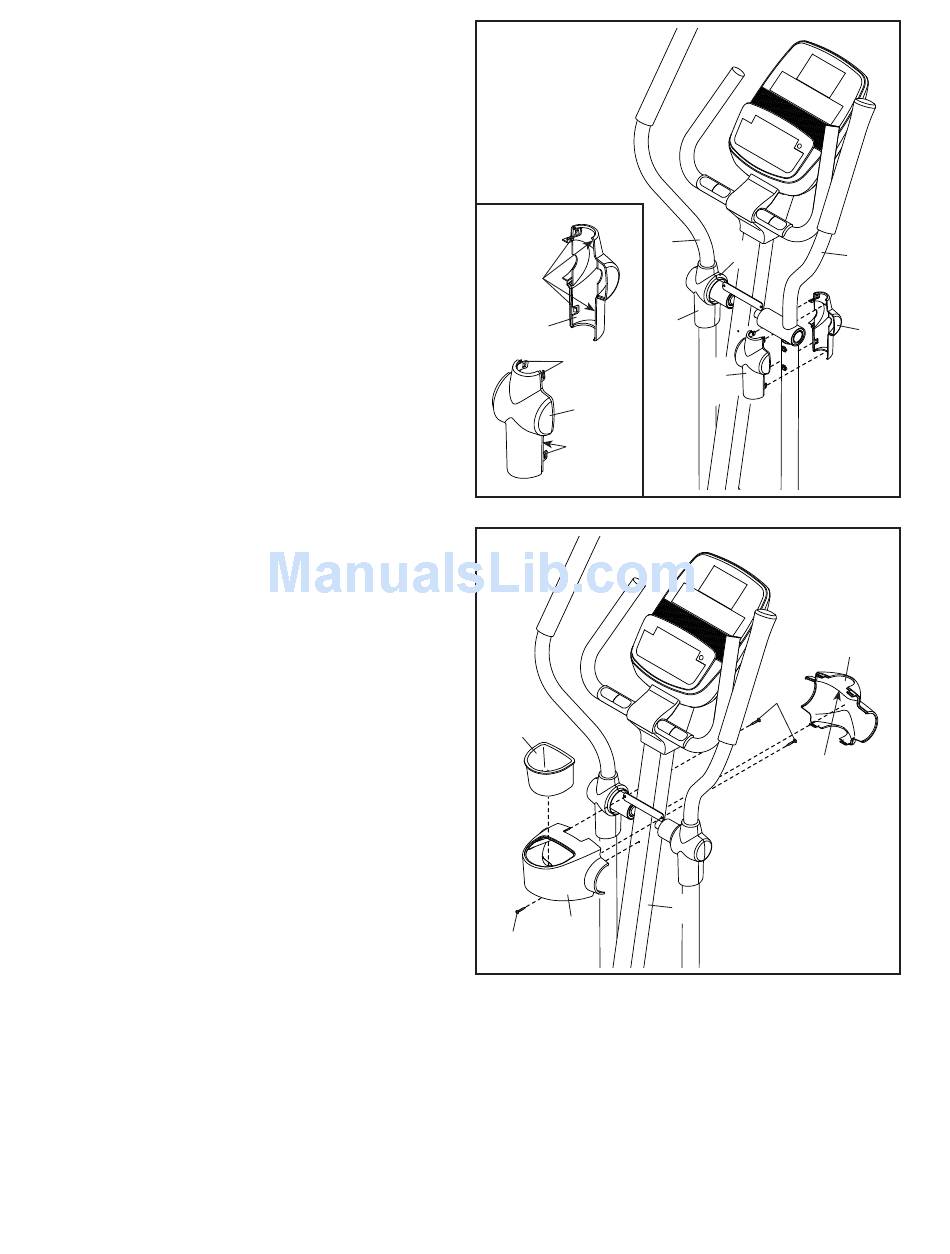

12. Ek çizime bakın. Kancalara sahip bir Pivot
Kapağı A (19) ve tırnaklara sahip bir Pivot
Kapağı B (22) bulun.
Sağ üst Görde Kolu (9) çevresinde bir Pivot
Kapağı A'yı (19) ve bir Pivot Kapağı B'yi (22)
beraber bastırın.
Aynı prosedürü eliptik bisikletin diğer tarafı
için de tekrarlayın.
İpucu: Pivot Kapaklarının (19, 22) gösterildiği
gibi konumlandıklarından emin olun.
13. Arka Dikey Direk Kapağını (3) Dikey Direğe (2)
üç adet M4 x 16mm Vida (92) ile takın.
Ön Dikey Direk Kapağını (16) belirtilen ok
yukarıya doğru bakacak şekilde yönlendirin.
Ön Dikey Direk Kapağını (16) Arka Dikey Direk
Kapağı (3) üzerine doğru kaydırın.
Su Şişesi Yurasi (5), Arka Dikey Direk Kapağına
(3) doğru bastırın.
