NordicTrack E 9.2 Elliptical Kullanıcı Kılavuzu page 11

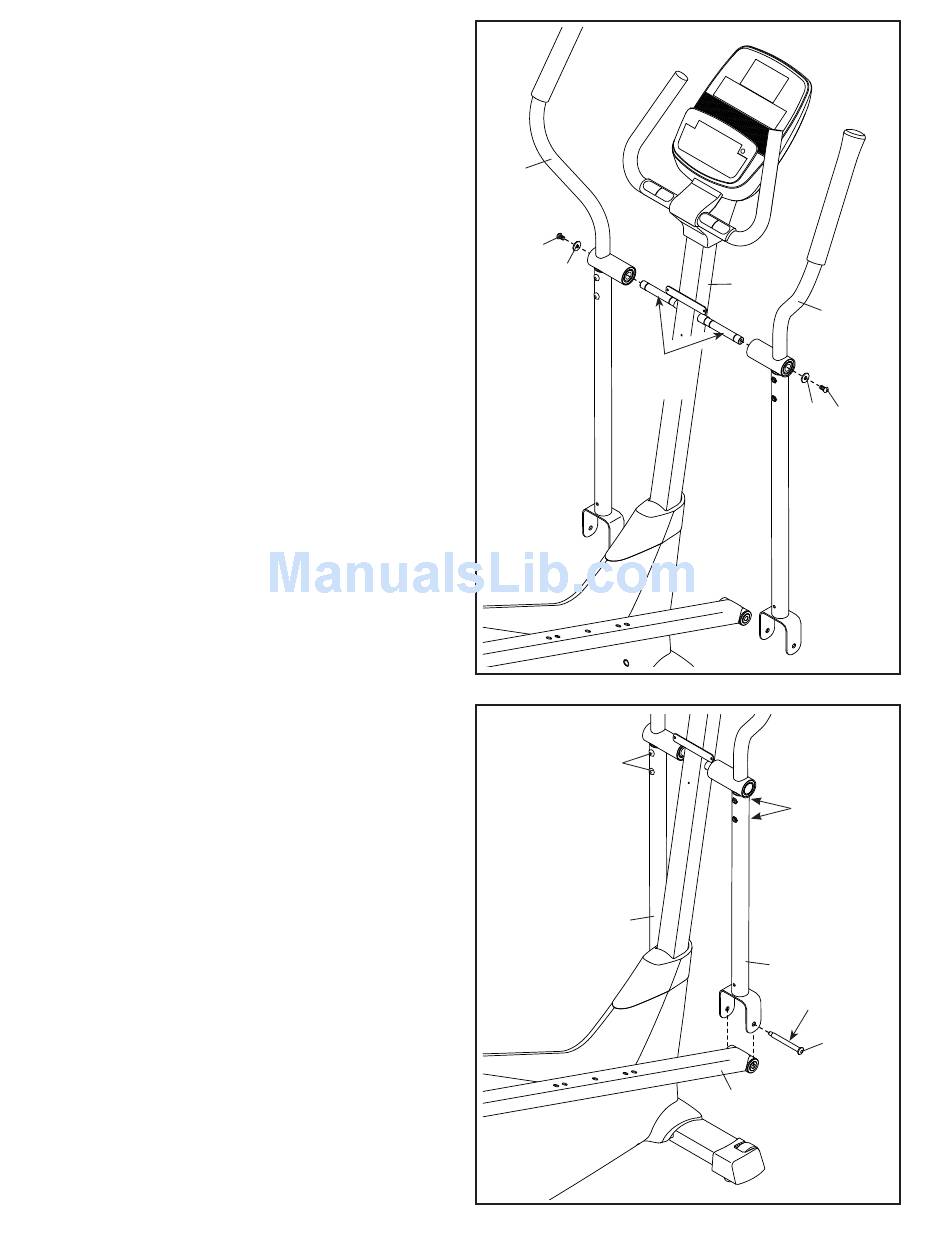

10. Dikey Direkteki (2) akslara bol miktarda gres
yağı uygulayın.
Sol ve Sağ Üst Gövde Kollarını (8, 9) gösterildiği
gibi yönlendirin ve Dikey Direğin (2) sol ve sağ
taraflarına kaydırın.
Her bir Üst Gövde Kolunu (8, 9), bir adet M8
x 20mm Vida (80) ve bir adet M8 Pul (33) ile
monte edin.
11. Omuz Cıvatasına (31) az miktarda gres yağı
uygulayın.
İkinci bir kişi Sağ Pedal Kolunun (49) ön ucunu
sağ Üst Gövde Ayağının (6) braketinin içinde
tutarken, Omuz Cıvatasını (31) sağ Üst Gövde
Ayağı ve Sağ Pedal Kolu içerisinden yerleştirin.
Omuz Cıvatasını (31) sağ Üst Gövde Ayağının
(6) üzerindeki kaynatılmış somuna takın.
Aynı prosedürü, Sol Pedal Kolunu (resimde
gösterilmemektedir) Sol Üst Gövde Ayağına
(6) takmak için de tekrarlayın.
M8 x 45mm Cıvatalarını (76) sıkın.
10
8
80
33
Gres
11
76
6
11
2
9
yağı
33 80
76
6
Gres yağı
31
49
