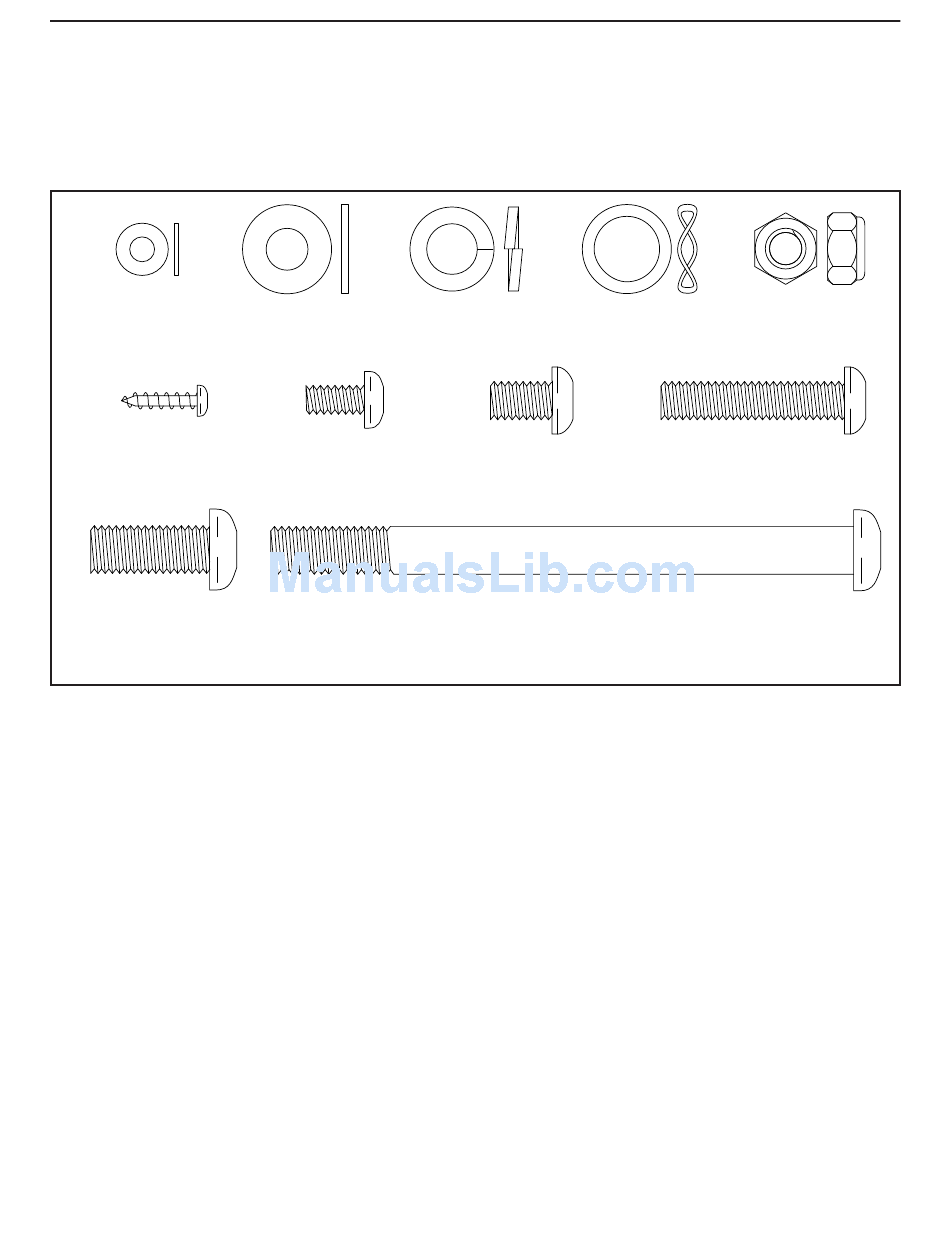

PŘEHLED DÍLŮ A JEJICH ZNAČENÍ

Drobné montážní součástky určete podle výkresů níže. Číslo v závorce pod každým výkresem je číselný kód dílu

ze SEZNAMU DÍLŮ na konci této příručky. Číslo za závorkou je počet kusů potřebných pro montáž. Poznámka:

Pokud některá součástka chybí v sadě drobných součástek, zkontrolujte, zda není již upevněna k jed-

nomu z montovaných dílů. Součástí dodávky mohou být náhradní drobné součástky.

Podložka M5

Pojistná

Pružná podložka

Vlnitá podložka

Podložka M8

matice M8

(32)–2

(97)–8

M10 (105)–8

16mm (54)–2

(102)–4

Šroub

Šroub M6 x 12mm

Šroub M8 x 38mm

Šroub M8 x 13mm

M4 x 16mm

(103)–8

(82)–8

(96)–4

(101)–16

Šroub M10 x 25mm

Šroub M10 x 122mm

(92)–4

(104)–4
