NordicTrack E 7.2 Elliptical Uživatelská Příručka page 13

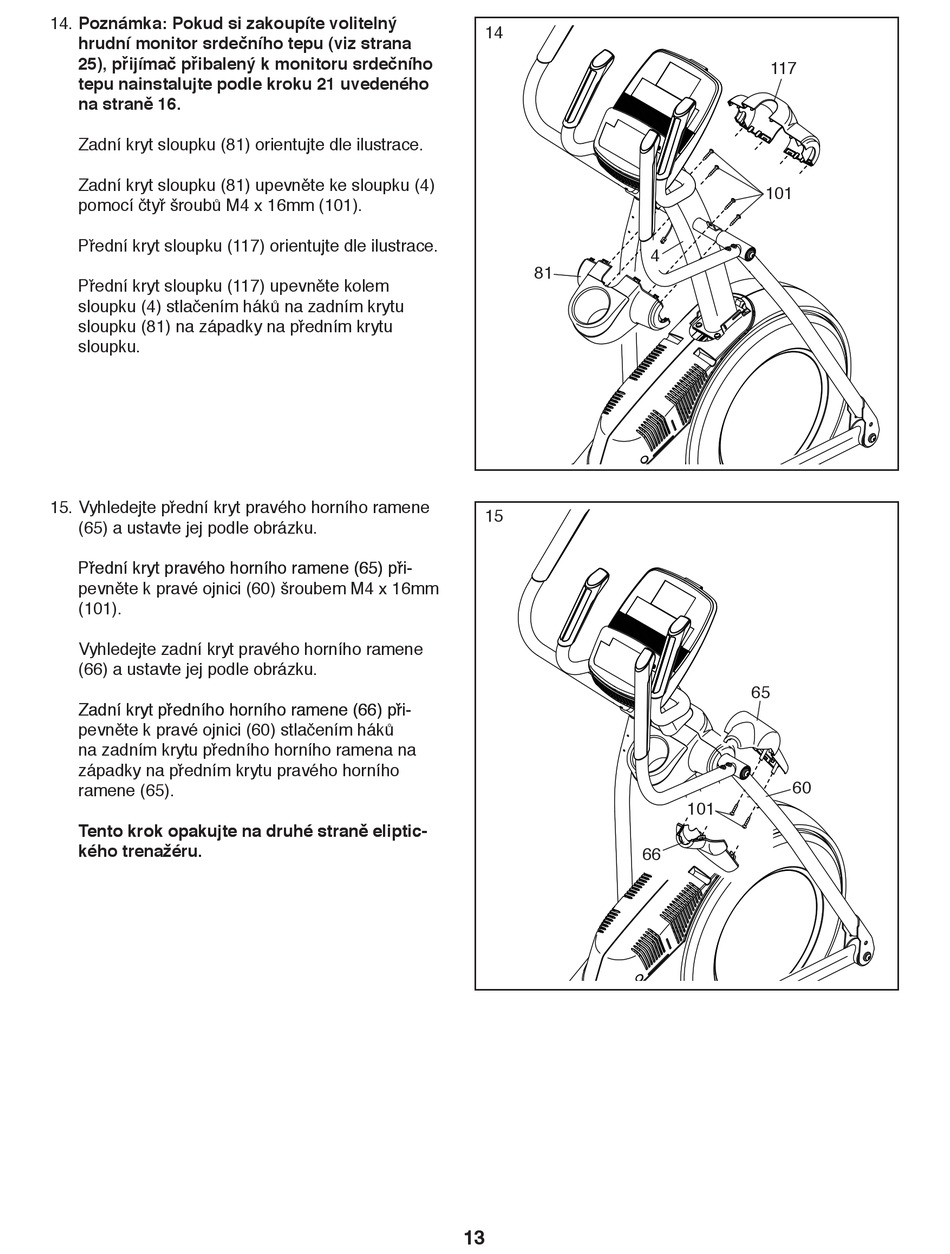

14. Poznámka: Pokud si zakoupíte volitelný
hrudní monitor srdečního tepu (viz strana
25), přijímač přibalený k monitoru srdečního
tepu nainstalujte podle kroku 21 uvedeného
na straně 16.
Zadní kryt sloupku (81) orientujte dle ilustrace.
Zadní kryt sloupku (81) upevněte ke sloupku (4)
pomocí čtyř šroubů M4 x 16mm (101).
Přední kryt sloupku (117) orientujte dle ilustrace.
Přední kryt sloupku (117) upevněte kolem
sloupku (4) stlačením háků na zadním krytu
sloupku (81) na západky na předním krytu
sloupku.
15. Vyhledejte přední kryt pravého horního ramene
(65) a ustavte jej podle obrázku.
Přední kryt pravého horního ramene (65) při� Přední kryt pravého horního ramene (65) při�
pevněte k pravé ojnici (60) šroubem M4 x 16mm
(101).
Vyhledejte zadní kryt pravého horního ramene
(66) a ustavte jej podle obrázku.
Zadní kryt předního horního ramene (66) při� Zadní kryt předního horního ramene (66) při�
pevněte k pravé ojnici (60) stlačením háků
na zadním krytu předního horního ramena na
západky na předním krytu pravého horního
ramene (65).
Tento krok opakujte na druhé straně eliptic- Tento krok opakujte na druhé straně eliptic�
kého trenažéru.
14
81
15
66
13
117
101
4
65
60
101
