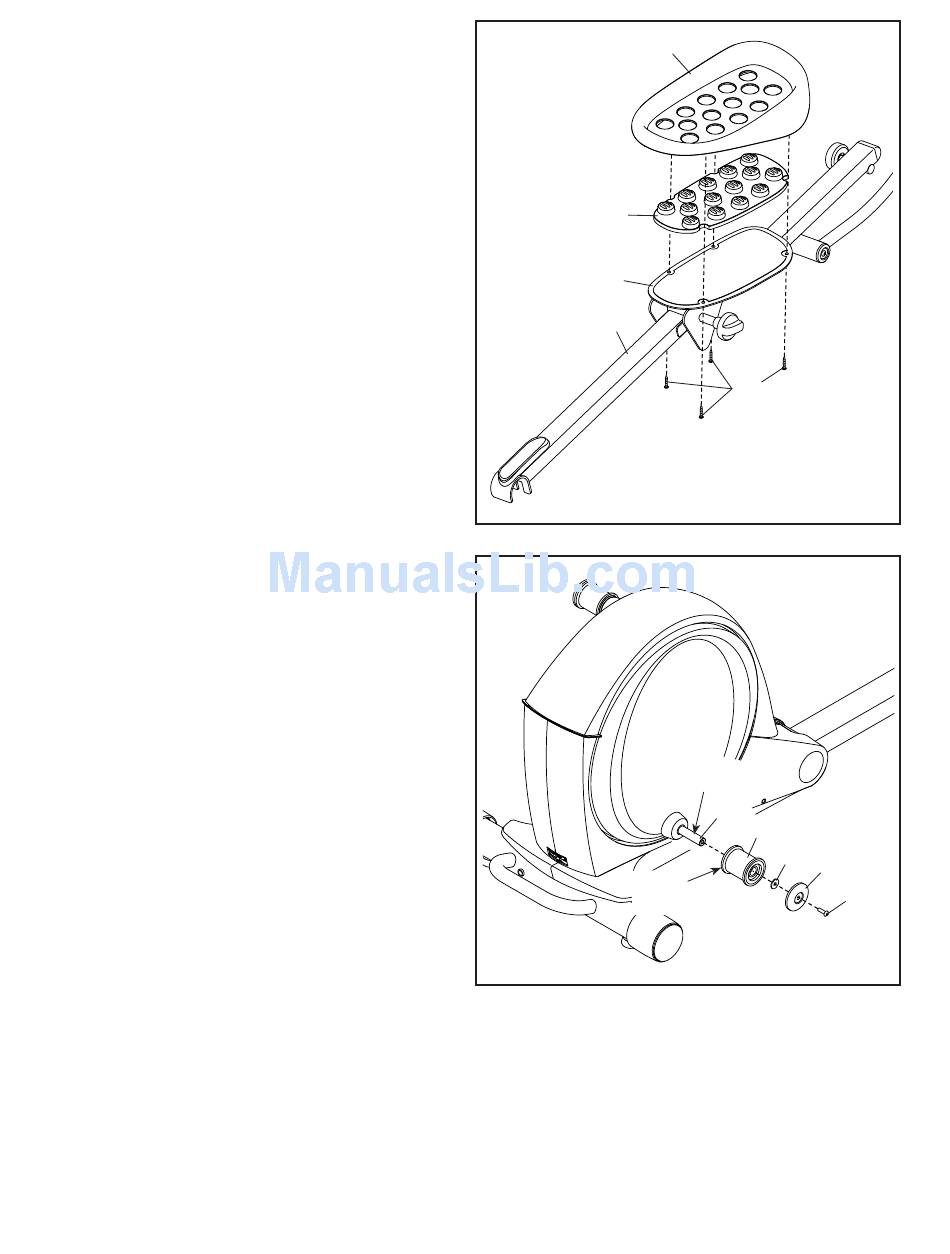

6. Identifique el Pedal Derecho (14), el Insercíon
del Pedal Derecho (117) y el Brazo del Pedal
Derecho (12), y oriéntelos como se muestra.
Conecte el Pedal Derecho (14) y el Insercíon
del Pedal Derecho (117) a la Placa del Pedal
Derecho (80) con cuatro Tornillos M6 x 12mm
(146). Clave: Puede ser útil levantar la Placa
del Pedal Derecho.
Conecte el Pedal Izquierdo (no se muestra) al
Inserto del Pedal Izquierdo (no se muestra) a
la Placa del Pedal Izquierdo (no se muestra),
de la misma forma.
7. Aplique grasa al eje del Brazo derecho de la
Manivela (39).
Oriente la Manga del Brazo del Pedal (46) de
manera que el lado liso quede en dirección del
entrenador elíptico. Deslice la Manga del Brazo
del Pedal por el eje en el lado derecho de la
Manivela (39).
Conecte la Manga del Brazo del Pedal (46)
con un Tornillo M8 x 25mm (121), una Cubierta
de Eje Grande (113) y una Arandela M8 (95).
Clave: Evite dañar la Cubierta de Eje Grande
al ajustar el Tornillo.
Repita este paso en el otro lado del entrena-
dor elíptico.
6
117
80
12
7
Lado
9
14
146
Grasa
39
46
95
113
Liso
121
