NordicTrack E 11.5 Elliptical Manual Del Usuario page 8

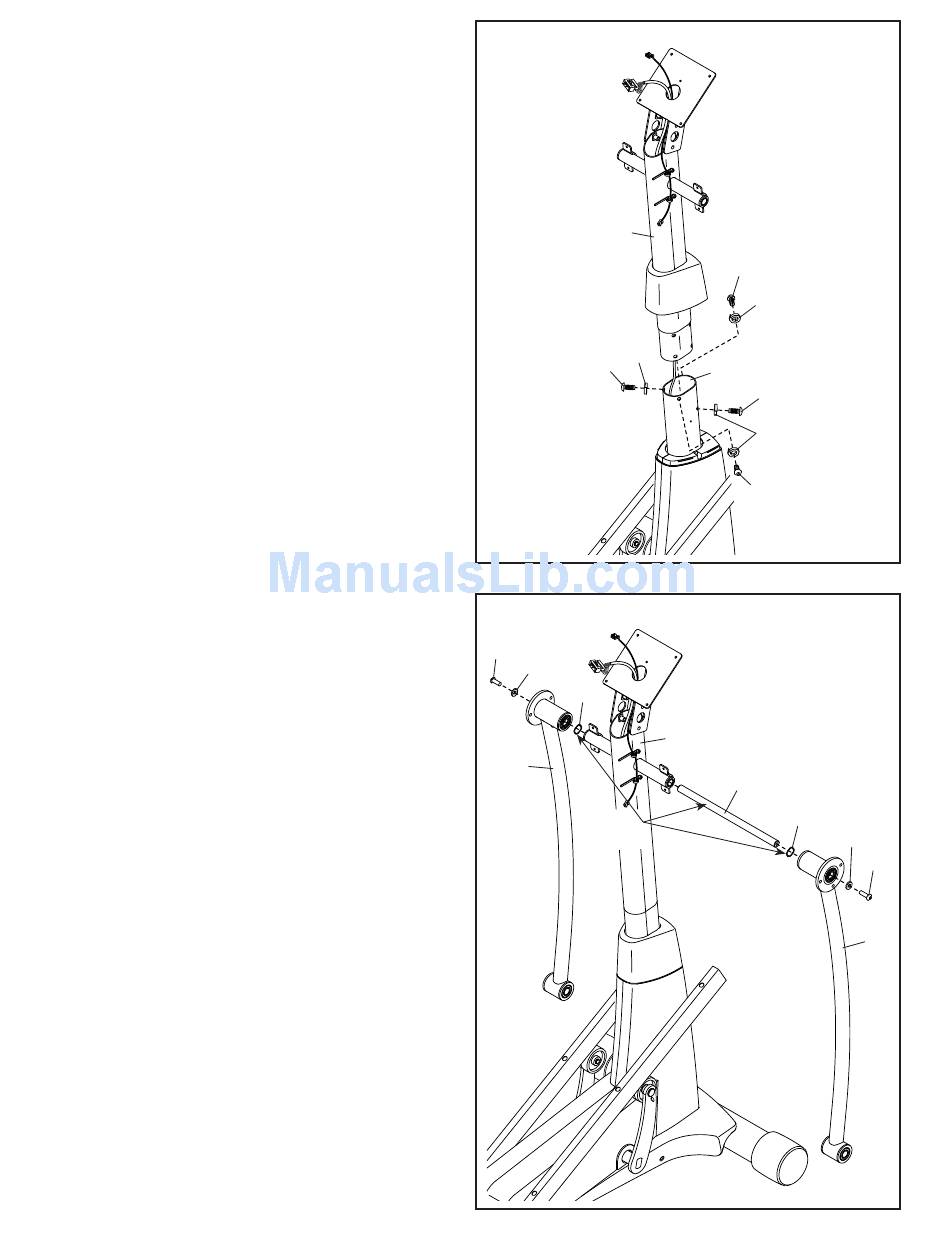

4. Clave: Evite pellizcar el Cable Principal (60).
Inserte el Montante Vertical (5) dentro de la
Armadura Principal (1).
Conecte el Montante Vertical (5) con cuatro
Tornillos M8 x 16mm (102) y cuatro Arandelas
Divididas M8 (103). No apriete aún los
Tornillos. Los apretará al final del paso 11.
5. Utilizando una bolsa de plástico pequeña para
mantener sus dedos limpios, aplique una capa
de la grasa suministrada en el Eje del Montante
Vertical (48) y en dos Arandelas Ondulatorias
(118).
Inserte el Eje del Montante Vertical (48) a través
del Montante Vertical (5) y luego céntrelo. Luego
deslice una Arandela Ondulatoria (118) por cada
extremo del Eje del Montante Vertical.
A continuación, identifique las Patas Derecha e
Izquierda (6, 7) y oriéntelas como se muestra.
Deslice las Patas Derecha e Izquierda (6, 7) a
través del Eje del Montante Vertical (48).
Luego apriete un Tornillo M8 x 16mm (102) y
una Arandela M8 (95) en cada extremo del Eje
del Montante Vertical (48) al mismo tiempo.
4
5
103
102
5
102
95
118
7
Grasa
8
Evite pellizcar el
Cable Principal
(60)
102
103
1
102
103
102
5
48
118
95
102
6
