Systemübersicht: Ansicht Von Vorne, Links, Rechts Und Hinten (Modell C) - EUROCOM Notebook User Manual

Ausführliches Benutzerhandbuch
Systemübersicht: Ansicht von vorne, links, rechts
und hinten (Modell C)
3
2
5
8
16
15
Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht
während das Notebook in Betrieb ist verdeckt werden.
48 - Systemübersicht: Ansicht von vorne, links, rechts und hinten (Modell C)
Vorderseite
Linke Seite
6
4
3 7
Rechte Seite
9
Hinterseite
17
18
20
19

Überhitzung
14
12 13
10 11
16

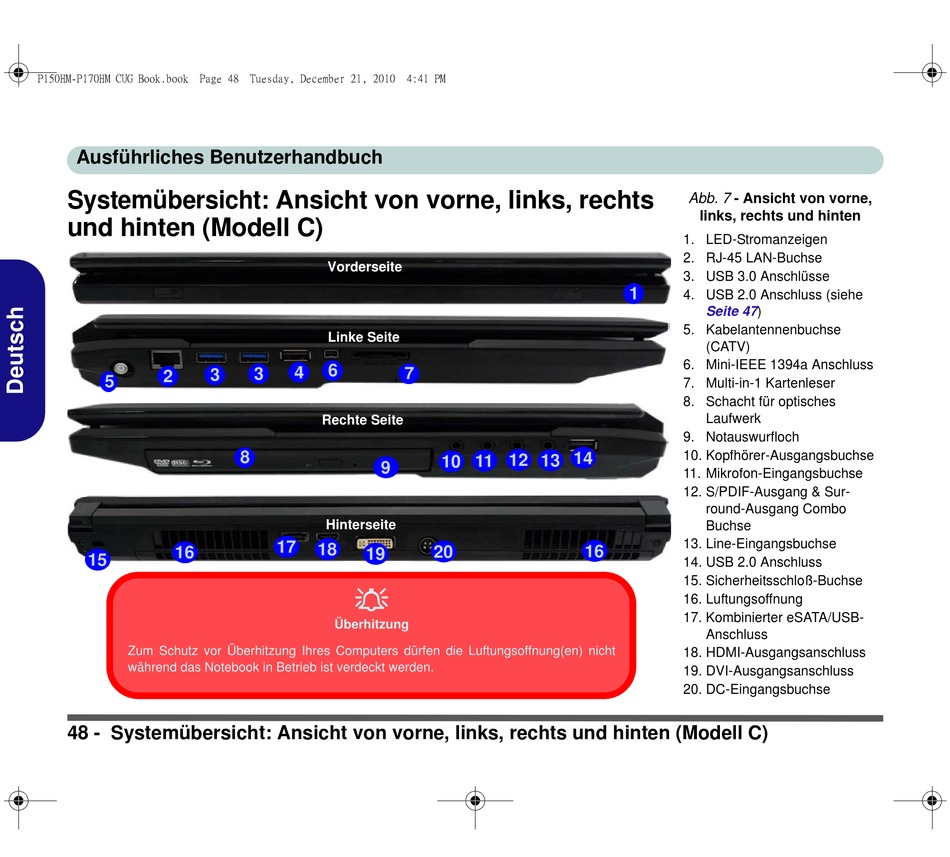

Abb. 7 - Ansicht von vorne,
links, rechts und hinten
1. LED-Stromanzeigen
2. RJ-45 LAN-Buchse
3. USB 3.0 Anschlüsse
1
4. USB 2.0 Anschluss (siehe
Seite 47)
5. Kabelantennenbuchse
(CATV)
6. Mini-IEEE 1394a Anschluss
7. Multi-in-1 Kartenleser
8. Schacht für optisches
Laufwerk
9. Notauswurfloch
10. Kopfhörer-Ausgangsbuchse
11. Mikrofon-Eingangsbuchse
12. S/PDIF-Ausgang & Sur-
round-Ausgang Combo
Buchse
13. Line-Eingangsbuchse
14. USB 2.0 Anschluss
15. Sicherheitsschloß-Buchse
16. Luftungsoffnung
17. Kombinierter eSATA/USB-
Anschluss
18. HDMI-Ausgangsanschluss
19. DVI-Ausgangsanschluss
20. DC-Eingangsbuchse
