Guida Rapida per l'Utente

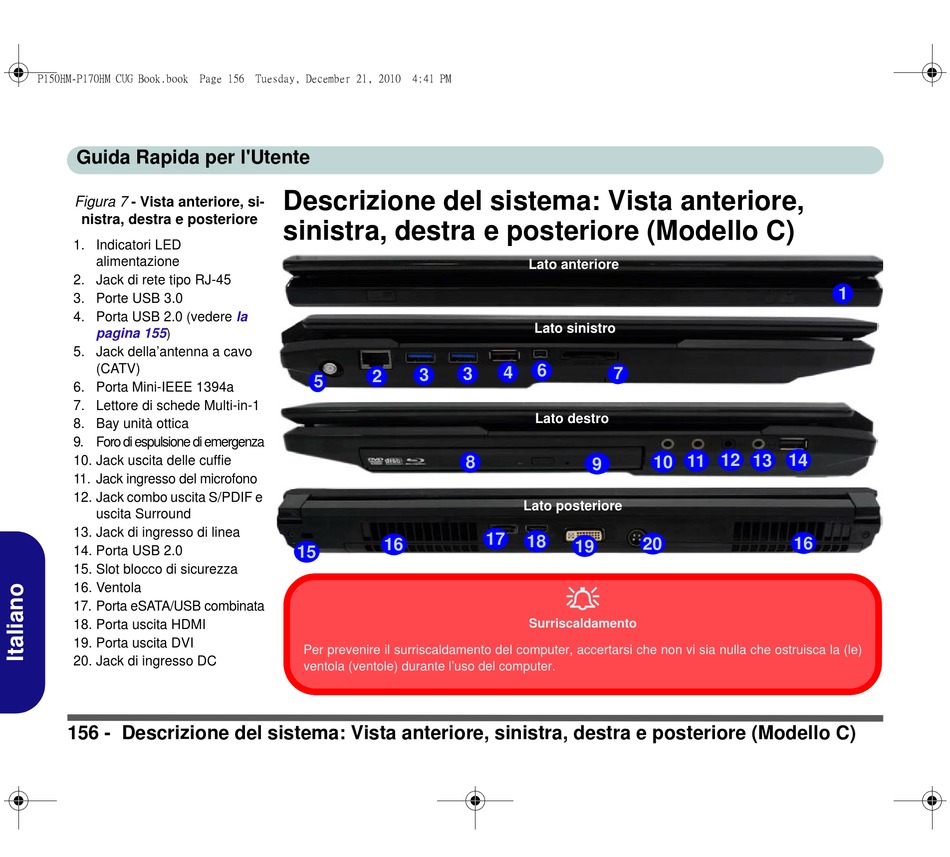

Figura 7 - Vista anteriore, si-
nistra, destra e posteriore
1. Indicatori LED
alimentazione
2. Jack di rete tipo RJ-45
3. Porte USB 3.0
4. Porta USB 2.0 ( vedere la
pagina 155 )
5. Jack della'antenna a cavo
(CATV)
6. Porta Mini-IEEE 1394a
7. Lettore di schede Multi-in-1
8. Bay unità ottica
9. Foro di espulsione di emergenza
10. Jack uscita delle cuffie
11. Jack ingresso del microfono
12. Jack combo uscita S/PDIF e
uscita Surround
13. Jack di ingresso di linea
14. Porta USB 2.0
15. Slot blocco di sicurezza
16. Ventola
17. Porta eSATA/USB combinata
18. Porta uscita HDMI
19. Porta uscita DVI
20. Jack di ingresso DC

156 - Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore (Modello C)

Descrizione del sistema: Vista anteriore,
sinistra, destra e posteriore (Modello C)
3
2
5
16
15
Per prevenire il surriscaldamento del computer, accertarsi che non vi sia nulla che ostruisca la (le)
ventola (ventole) durante l'uso del computer.
Lato anteriore
Lato sinistro
6
4
3 7
Lato destro
8
9
Lato posteriore
17
18
20
19

Surriscaldamento
12 13 14
10 11
16
1
