Guía del Usuario Concisa

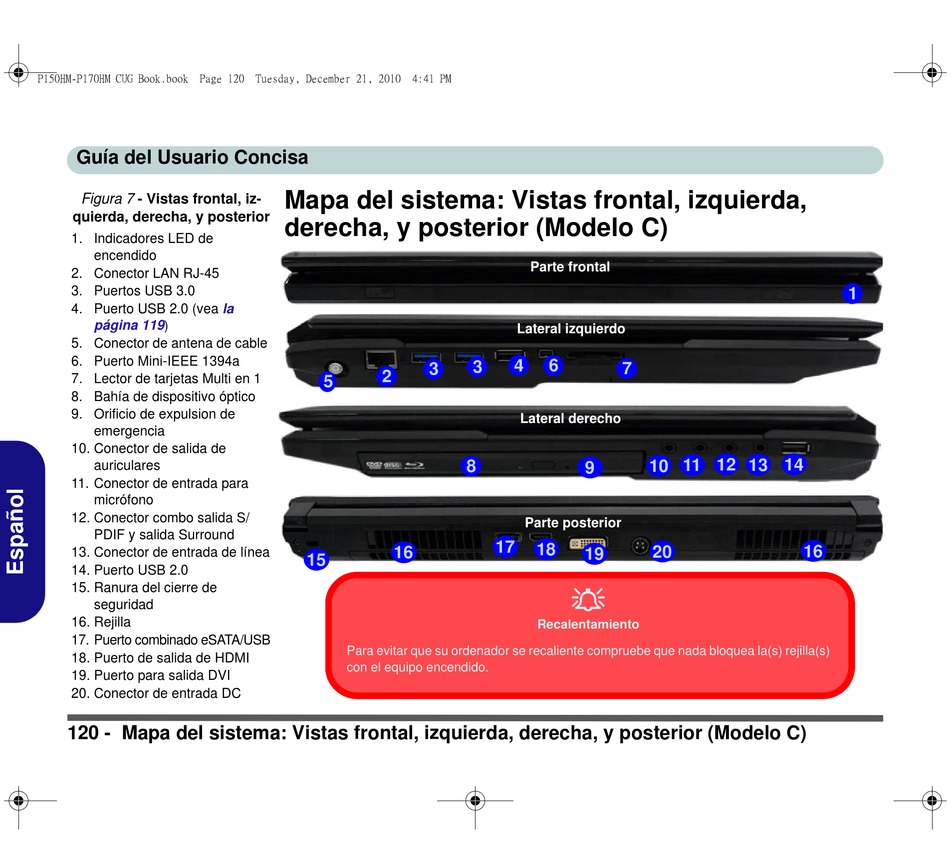

Figura 7 - Vistas frontal, iz-
quierda, derecha, y posterior
1. Indicadores LED de
encendido
2. Conector LAN RJ-45
3. Puertos USB 3.0
4. Puerto USB 2.0 (vea la
página 119 )
5. Conector de antena de cable
6. Puerto Mini-IEEE 1394a
7. Lector de tarjetas Multi en 1
8. Bahía de dispositivo óptico
9. Orificio de expulsion de
emergencia
10. Conector de salida de
auriculares
11. Conector de entrada para
micrófono
12. Conector combo salida S/
PDIF y salida Surround
13. Conector de entrada de línea
14. Puerto USB 2.0
15. Ranura del cierre de
seguridad
16. Rejilla
17. Puerto combinado eSATA/USB
18. Puerto de salida de HDMI
19. Puerto para salida DVI
20. Conector de entrada DC

120 - Mapa del sistema: Vistas frontal, izquierda, derecha, y posterior (Modelo C)

Mapa del sistema: Vistas frontal, izquierda,
derecha, y posterior (Modelo C)
3
2
5
16
15
Para evitar que su ordenador se recaliente compruebe que nada bloquea la(s) rejilla(s)
con el equipo encendido.
Parte frontal
Lateral izquierdo
4 6
3
7
Lateral derecho
8
9
Parte posterior
17
18
19

Recalentamiento
12 13 14
10 11
20 16
1
