VLT Frequency Converters, 0.25–90 kW
Priručnik za instalaciju
1
2
3
4
5

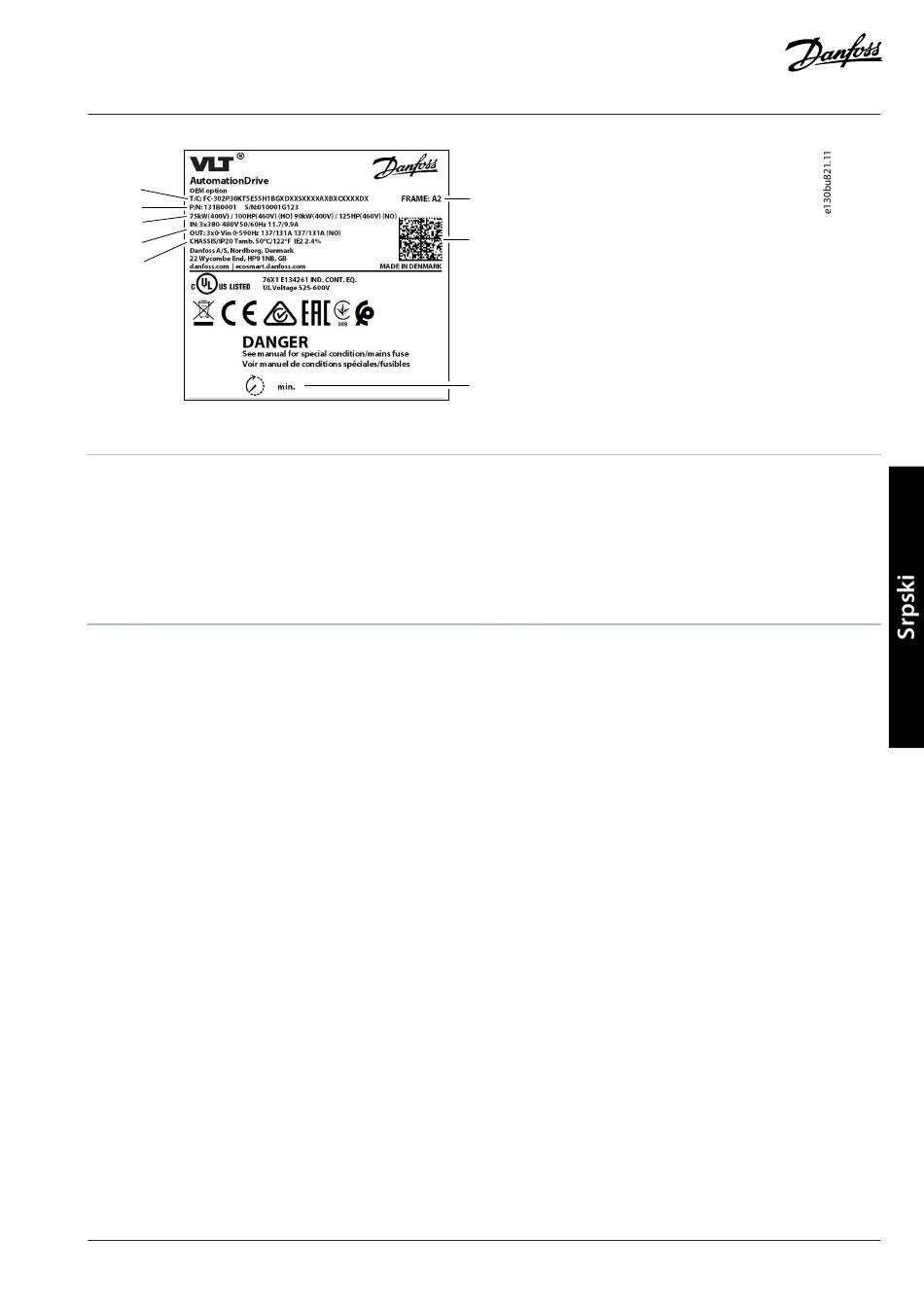

Slika 1: Primer natpisne ploče
1 Tipski kôd
3
Nominalna snaga
5 Nominalni podaci zaštite kućišta
7 2D kod – dostupan korišćenjem kompatibilnog čitača
barkodova Datamatrix ECC 200 – koji sadrži kod modela,
broj koda, serijski broj i datum proizvodnje
Instalacija u skladu sa EMC zahtevima
1.7
Više informacija potražite u uputstvu za rukovanje ili diziajn.
Koristite kablove sa omotačem za izlaz motora (kablovi bez omotača u metalnom provodniku su prihvatljivi), kočnicu, DC i ožičenje

upravljanja.
Pobrinite se za to da kablovi motora, kočnice i jednosmerne struje budu što je moguće kraći, kako bi se smanjio nivo smetnji

celokupnog sistema. Obezbedite minimalni prostor od 200 mm (7,9 in) između ulaznog napajanja, kablova motora i upravljačkih
kablova.
Usmerite struje nazad do frekventnog pretvarača pomoću metalne montažne ploče i odgovarajućih spojnica za EMC spajanje.

Osigurajte dobar električni kontakt od montažne ploče kroz montažne šrafove do metalnog rama kućišta.
Ako tačke spoja obložene veze imaju razliku u potencijalu napona, povežite izjednačavajuću žicu niske impendanse paralelno sa

kablom sa omotačem.
Kada koristite releje, upravljačke kablove, signalni interfejs, komunikacioni protokol ili kočnicu, omotač povežite sa kućištem sa oba

kraja. Ako putanja uzemljenja ima visoku impedansu, ima šum ili prenosi struju, prekinite vezu omotača na jednom kraju da biste
izbegli stvaranje petlje struje uzemljenja.
Instalacija frekventnog pretvarača
1.8
Danfoss A/S © 2025.02
( )
6
7
8
2 Broj koda (P/N) i serijski broj (S/N)
4
Ulazni/izlazni napon, frekvencija i struja
6 Veličina kućišta
8 Vreme pražnjenja
AN41701953385303-000301 / 130R1279 |
Montiranje
