VLT Frequency Converters, 0.25–90 kW
Vodič za ugradnju
1
2
3
4
5

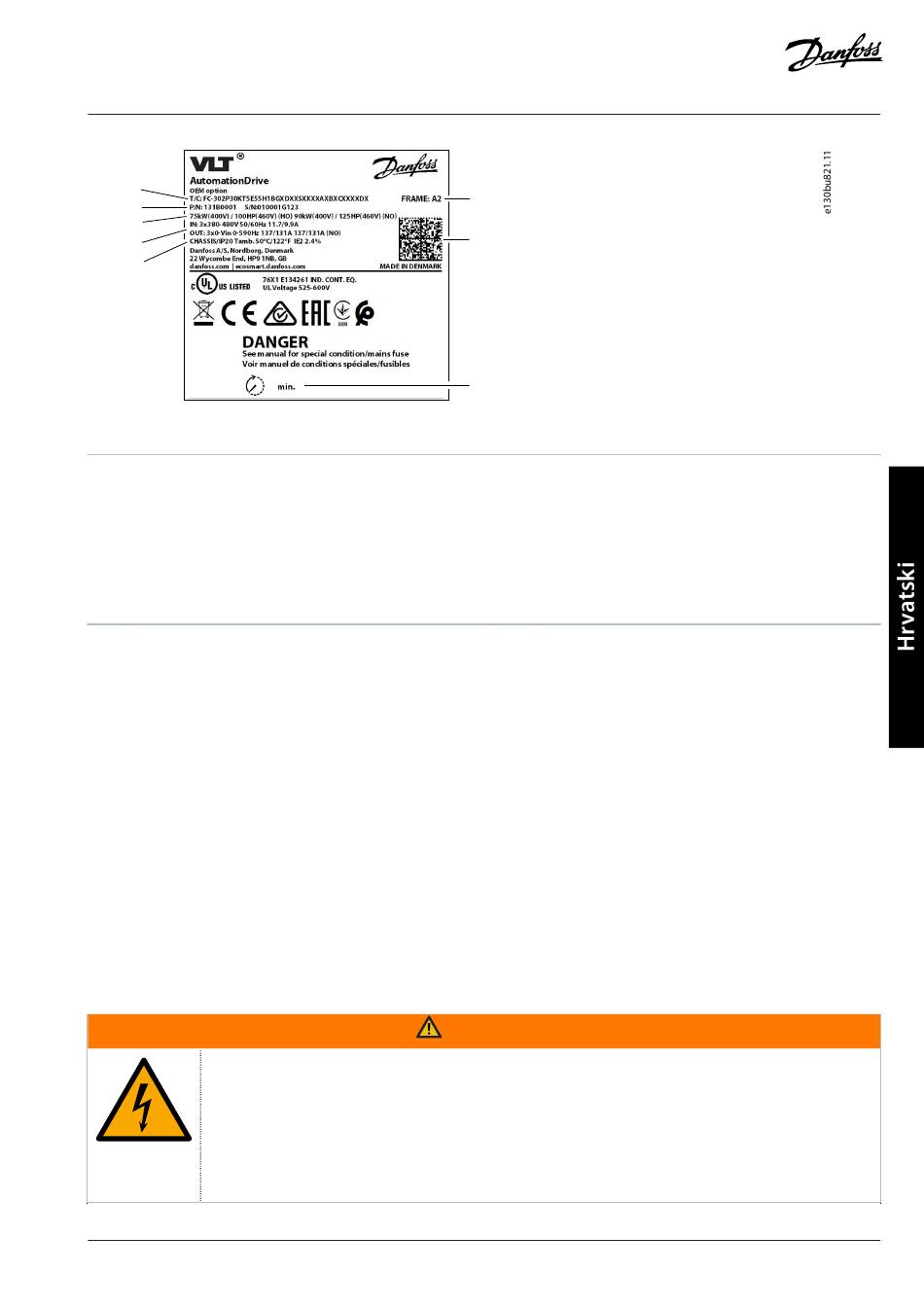

Slika 1: Primjer naljepnice proizvoda
1 Šifra tipa
3
Nazivna snaga
5 Nazivni podaci zaštite kućišta
7 2D kod, dostupan pomoću čitača crtičnog koda
kompatibilan s Datamatrix ECC 200, koji sadrži šifru
modela, broj koda, serijski broj i datum proizvodnje
Ugradnja u skladu s EMC zahtjevima
1.7
Za više informacija pogledajte priručnik za upotrebu ili priručnik s uputama za projektiranje.
Upotrijebite oklopljene kabele za izlaz motora (prihvatljivi su i nezaštićeni kabeli u metalnoj cijevi), kočnicu, istosmjernu struju i

upravljačko ožičenje.
Kabeli motora, kočnice i istosmjerne struje moraju biti što kraći kako bi se smanjila razina interferencija iz cijelog sustava. Ostavite

prostor od minimalno 200 mm (7,9 in) između mrežnog ulaza, kabela za spoj s motorom i kabela za prijenos upravljačkih signala.
Preusmjerite struje natrag u pretvarač s pomoću metalne ugradbene ploče i odgovarajućih učvrsnih obujmica za elektromagnetsku

kompatibilnost. Osigurajte dobar električni kontakt od ugradbene ploče preko ugradbenih vijaka do metalnog okvira kućišta.
Ako točke povezivanja oklopa kabela imaju moguću razliku u naponu, povežite žicu za izjednačavanje niske impedancije paralelnu s

oklopljenim kabelom.
Kada koristite releje, kabele za prijenos upravljačkih signala, signalna sučelja, sabirnicu za komunikaciju ili kočnicu, povežite oklop

kabela s kućištem na oba kraja. Ako put uzemljenja ima visoku impedanciju, ako ima šuma ili ako prenosi struju, prekinite priključak
oklopa kabela na jednom kraju kako bi se izbjegle petlje struje uzemljenja.
Ugradnja pretvarača
1.8
OPASNOST OD UDARA
Dodirivanje otvorenog motora, mrežnog napajanja, istosmjernog priključka ili stezaljke može rezultirati smrću
ili ozbiljnim ozljedama.
Svi utikači i zaštitni poklopci stezaljki za priključke motora, mrežnog napajanja i istosmjerne struje moraju

se ugraditi unutar kućišta IP20 kako bi se osigurali nazivni podaci zaštite IP20. Ako utikač i poklopci
stezaljke nisu ugrađeni, nazivni podaci zaštite su IP00.
Danfoss A/S © 2025.02
( )
6
7
8
2 Šifra proizvoda (P/N) i serijski broj (S/N)
4
Ulazni/izlazni napon, frekvencija i struja
6 Veličina kućišta
8 Vrijeme pražnjenja
UPOZORENJE
Ugradnja
AN41701953385303-000301 / 130R1279 |
