VLT Frequency Converters, 0.25–90 kW
Οδηγός εγκατάστασης
1
2
3
4
5

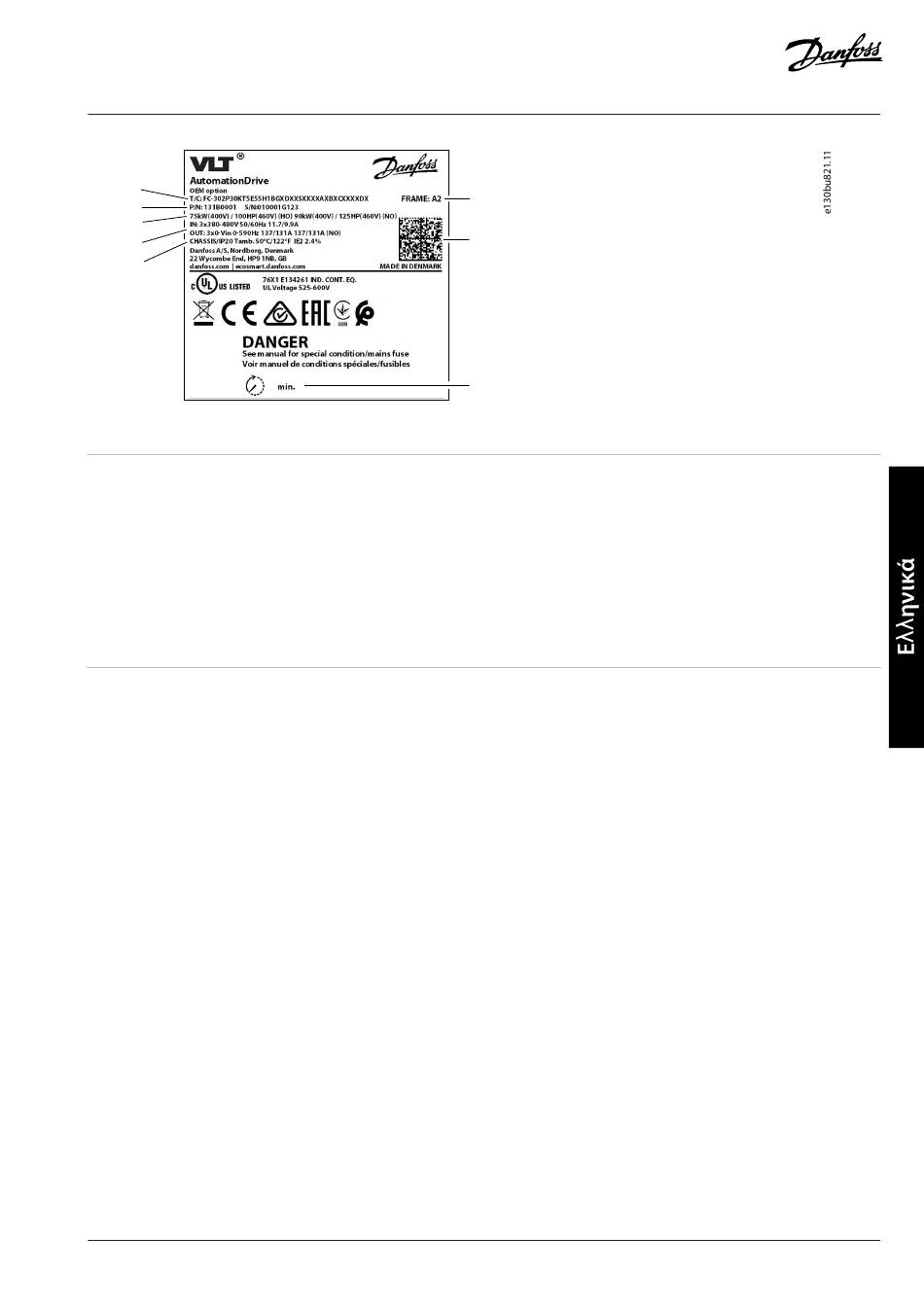

Εικόνα 1: Παράδειγμα ετικέτας προϊόντος
1 Κωδικός τύπου
3
Ονομαστική ισχύς
5 Ονομαστική τιμή προστασίας περιβλήματος
7 Κωδικός 2D –προσβάσιμος με χρήση μιας συμβατής
συσκευής ανάγνωσης γραμμοκωδικών Datamatrix
ECC 200– περιλαμβάνει τον κωδικό μοντέλου, τον
κωδικό αριθμό, τον σειριακό αριθμό και την ημερομηνία
κατασκευής
Εγκατάσταση με συμμόρφωση EMC
1.7
Για περισσότερες πληροφορίες, ανατρέξτε στον οδηγό λειτουργίας ή σχεδίασης Εφαρμογών.
Χρησιμοποιήστε θωρακισμένα καλώδια για την καλωδίωση απόδοσης κινητήρα (τα μη θωρακισμένα καλώδια σε μεταλλικό αγωγό

είναι αποδεκτά), φρένου, συνεχούς ρεύματος και ελέγχου.
Διασφαλίστε ότι τα καλώδια κινητήρα, φρένου και συνεχούς ρεύματος έχουν όσο το δυνατό μικρότερο μήκος για τη μείωση του

επιπέδου των παρεμβολών από το πλήρες σύστημα. Εξασφαλίστε ελάχιστο χώρο 200 mm (7,9 in) μεταξύ των καλωδίων εισόδου
δικτύου ρεύματος, των καλωδίων του κινητήρα και των καλωδίων ελέγχου.
Μεταφέρετε το ρεύμα πίσω στον ρυθμιστή στροφών χρησιμοποιώντας μια μεταλλική πλάκα τοποθέτησης και κατάλληλους

σφιγκτήρες σύνδεσης EMC. Εξασφαλίστε καλή ηλεκτρική επαφή από την πλάκα τοποθέτησης μέσω των βιδών στερέωσης προς το
μεταλλικό πλαίσιο του περιβλήματος.
Εάν τα σημεία σύνδεσης της θωράκισης έχουν διαφορά δυναμικού τάσης, συνδέστε ένα καλώδιο εξισορρόπησης χαμηλής σύνθετης

αντίστασης παράλληλα με το θωρακισμένο καλώδιο.
Όταν χρησιμοποιείτε ρελέ, καλώδια σημάτων ελέγχου, διασύνδεση σήματος, τοπικό δίαυλο επικοινωνίας ή φρένο, συνδέστε τη

θωράκιση στο περίβλημα και στα δύο άκρα. Εάν η διαδρομή γείωσης έχει υψηλή σύνθετη αντίσταση, παρουσιάζει θόρυβο ή
μεταφέρει ρεύμα, διακόψτε τη σύνδεση θωράκισης στο ένα άκρο για να αποφύγετε βρόχους ρεύματος με τη γείωση.
Εγκατάσταση του ρυθμιστή στροφών
1.8
Danfoss A/S © 2025.02
( )
6
7
8
2 Κωδικός αριθμός (P/N) και σειριακός αριθμός (S/N)
4
Τάση εισόδου/εξόδου, συχνότητα και ρεύμα
6 Μέγεθος περιβλήματος
8 Χρόνος εκφόρτισης
AN41701953385303-000301 / 130R1279 |
Εγκατάσταση
