VLT Frequency Converters, 0.25–90 kW
Ръководство за инсталиране
1
2
3
4
5

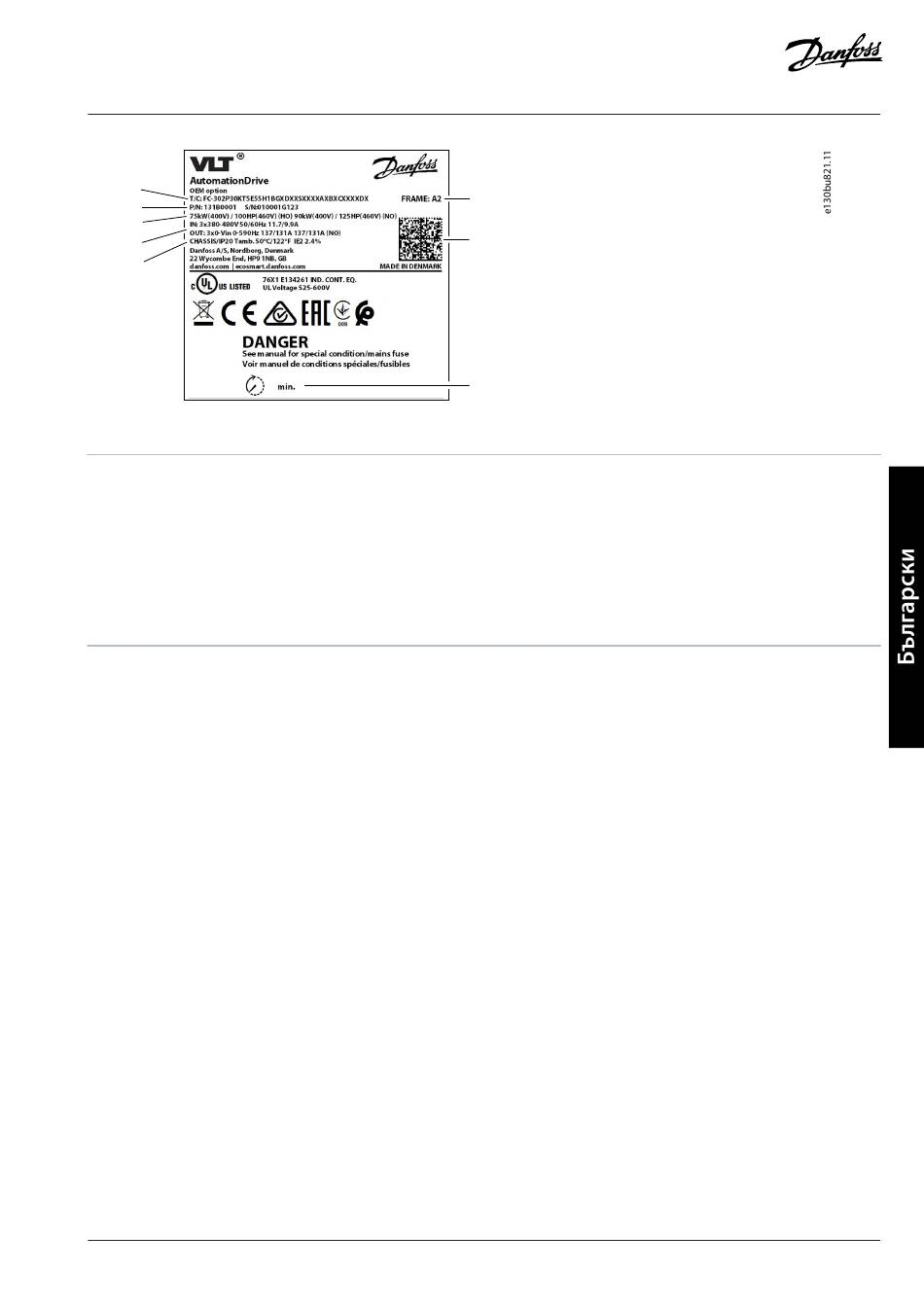

Фигура 1: Пример за етикет на продукт
1 Типов код
3
Номинална мощност
5 Рейтинг за защита на корпуса
7 2D код – достъпен чрез използване на съвместим
с Datamatrix ECC 200 четец на баркодове – който
съдържа код на модела, кодов номер, сериен номер и
дата на производство
Инсталиране в съответствие с EMC
1.7
За повече информация вижте ръководството за работа или наръчника по проектиране.
Използвайте екранирани кабели за изходната мощност на електромотора (неекранираните кабели в метална изолационна

тръба са допустими), спирачка, DC и управляваща верига.
Уверете се, че кабелите на електромотора, спирачката и DC са възможно най-къси, за да намалите нивото на смущения

от цялата система. Осигурете минимално пространство от 200 mm (7,9 in) между кабелите за захранващата мрежа, за
електромотора и за управлението.
Прокарайте токовете обратно в преобразувателя с помощта на метална монтажна плоча и подходящи ЕМС свързващи скоби.

Осигурете добър електрически контакт от монтажната плоча през монтажните винтове към металната рамка на корпуса.
Ако точките на свързване на екрана имат потенциална разлика в напрежението, свържете успоредно на екранирания кабел

проводник с нисък импеданс.
Когато използвате релета, кабели за управление, интерфейс на сигнала, комуникация или спирачка, свържете екрана към

корпуса и в двата края. Ако заземителната шина е с висок импенданс, има силен шум или пренася ток, прекъснете връзката
на екрана в единия край, за да избегнете верига през заземяването.
Монтиране на преобразувателя
1.8
Danfoss A/S © 2025.02
( )
6
7
8
2 Кодов номер и сериен номер
4
Входно/изходно напрежение, честота и ток
6 Размер на корпуса
8 Време за разреждане
