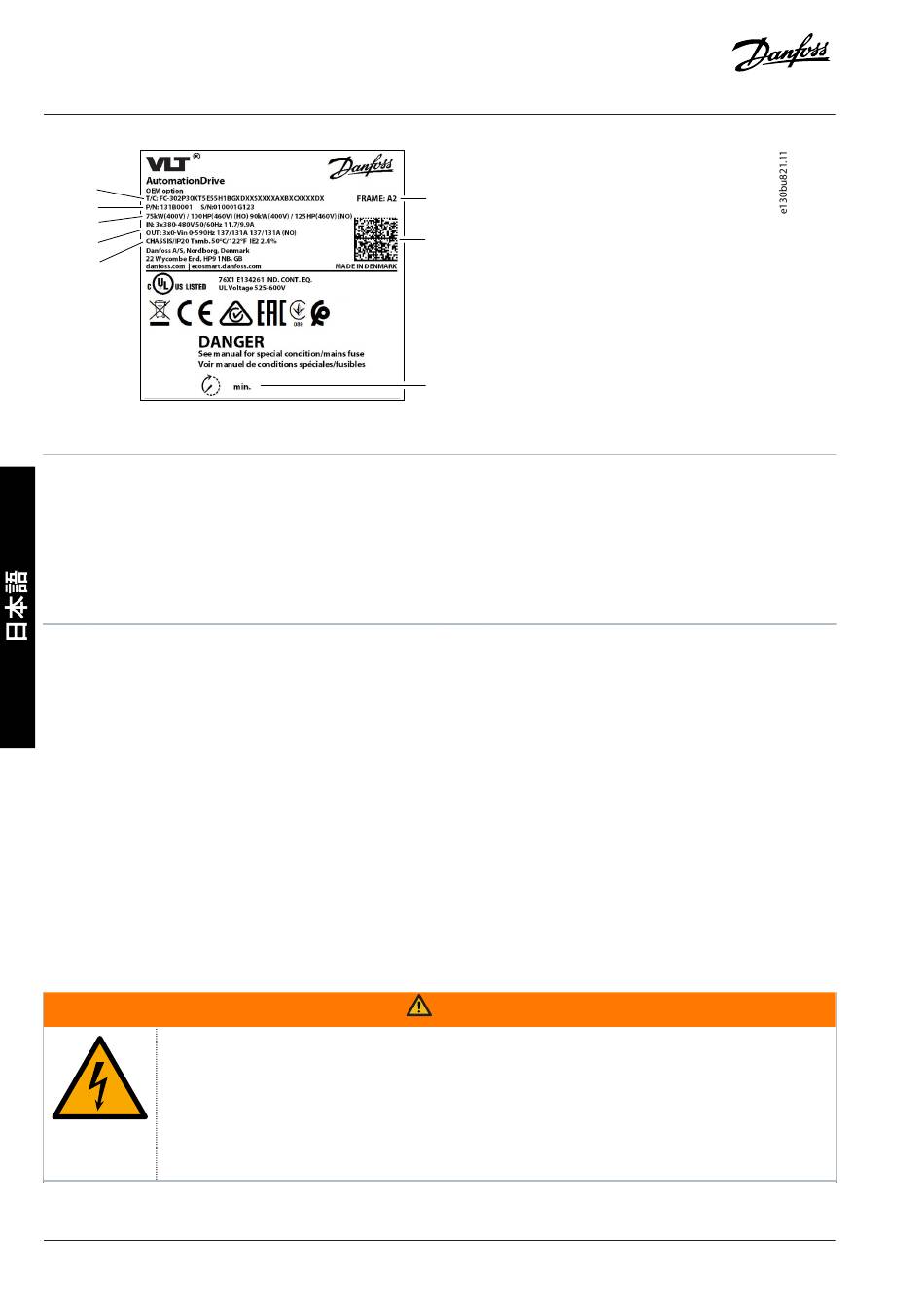

図 1: 製品ラベルの例
1 タイプコード
3 電⼒規格
5 エンクロージャー保護等級
7 D コード - Datamatrix ECC  互換バーコードリー
ダーを使⽤してアクセス可能 - モデルコード、コード
番号、シリアル番号、製造⽇を含む
EMC 準拠設置
1.7
詳細については、操作ガイドまたは設計ガイドを参照してください。
モーター出⼒（⾦属導管内のシールドされていないケーブルも使⽤可能です）、ブレーキ、直流、コントロール配線には

シールド‧ケーブルを使⽤してください。
モーター、ブレーキ、DCケーブルは可能な限り短くして、システム全体の⼲渉レベルを低減するようにしてください。主

電源⼊⼒、モーター‧ケーブル、コントロール‧ケーブル間には、最低 200 mm（7.9 in）のスペースを確保します。
⾦属製の取り付けプレートと適切な EMC 結合クランプを使⽤して、電流をドライブに戻します。取付板から取付ネジを

通ってエンクロージャーの⾦属フレームまでの間に適切な電気的接触を⾏ってください。
シールド接続点に電圧差がある場合は、低インピーダンス等電位化ワイヤをシールドケーブルと並列に接続します。

リレー、コントロール‧ケーブル、信号インターフェース、フィールドバス、⼜はブレーキを使⽤するときは、シールド

を両端でエンクロージャーに接続します。接地経路のインピーダンスが⾼いとき、騒⾳を出しているとき、⼜は電流を伝導
しているときは、1つの端でシールド接続を切断し、接地電流ループを回避します。
ドライブの取り付け
1.8
電気ショックの危険
カバーのかかっていないモーター、主電源、または DC 接続プラグや端⼦に触れると、死亡事故や重⼤
な傷害事故を招くことがあります。
モーター、主電源、DC 接続⽤のすべてのプラグと端⼦保護カバーを、IP20 の保護等級を確保する

ために IP20 エンクロージャー内に取り付ける必要があります。プラグと端⼦カバーが取り付けら
れていない場合、保護等級は IP00 と⾒なされます。
