Instalación y conexión de líneas
de combustible
Explosiones e incendio. El combustible y los vapores son
extremadamente inflamables y explosivos. No se permiten
fugas de combustible. Mantenga alejados el fuego y las
chispas. No hacerlo ocasionará la muerte o lesiones
graves.
NOTA IMPORTANTE: El GN y el gas PL son
sustancias altamente volátiles. Es funda-
mental seguir rigurosamente todos los
procedimientos de seguridad, códigos,
normas y regulaciones.
Las conexiones de las líneas de combustible
deben ser realizadas por un contratista certifi-
cado que conozca los códigos locales. Siem-
pre utilice tuberías de gas aprobadas por AGA
y un sellador de tuberías o compuesto para
juntas de alta calidad.
Verifique la capacidad del medidor de GN o
del tanque de PL para asegurar un suministro
adecuado de combustible tanto para el gene-
rador como para otros aparatos en funciona-
miento.
Válvula de cierre de combustible.
Consulte la
Figura 2-17.
tará una válvula de corte de combustible
manual externa (A) en la línea de combusti-
ble.
NOTA: La válvula de corte de combustible
debe instalarse en un lugar de fácil acceso y a
no más de 1.8 m (6 pies) de la entrada de
combustible del generador.

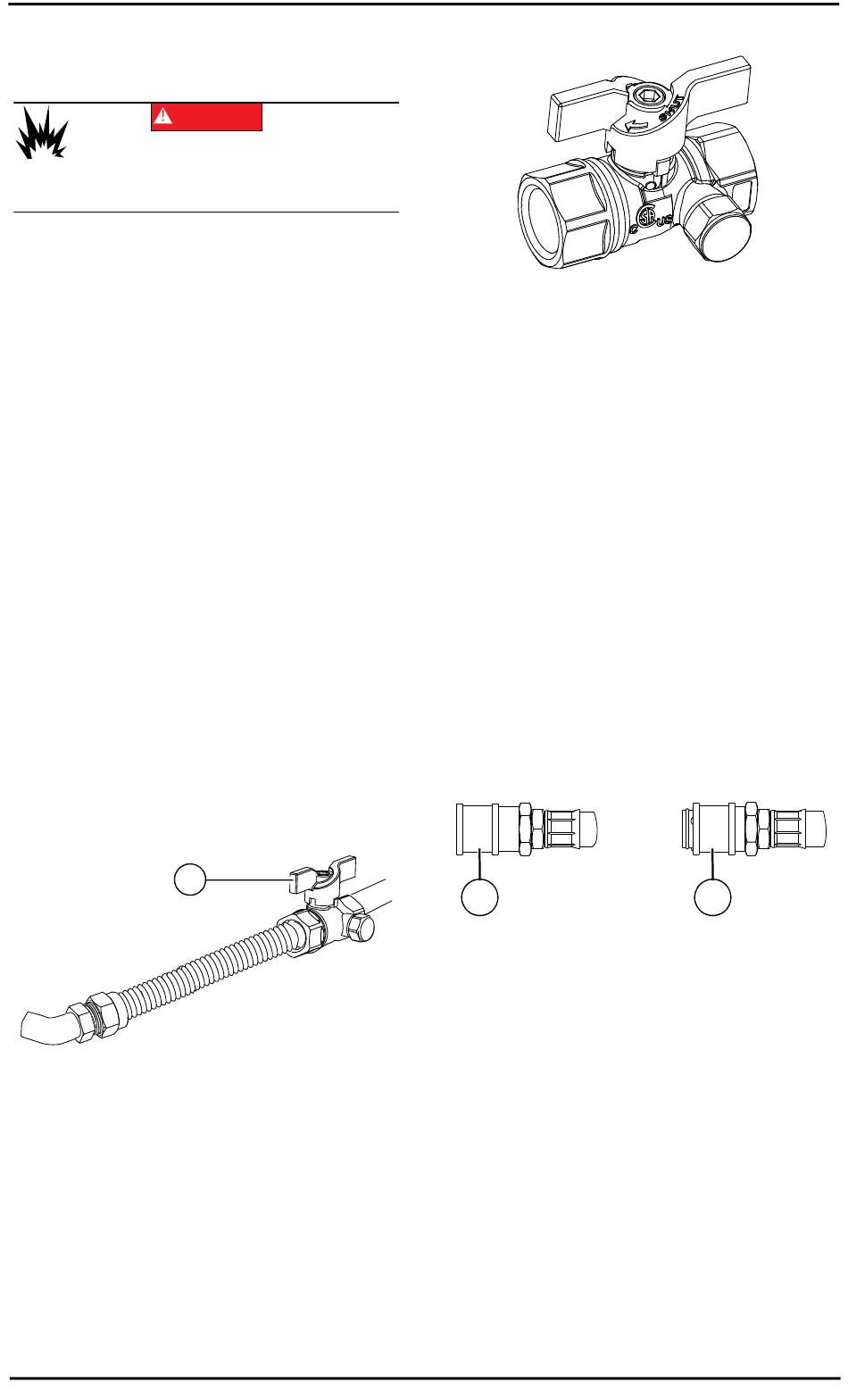

Figura 2-17. DESCONEXIÓN RÁPIDA, válvula
de corte de combustible con puerto para
manómetro y manguera de combustible
La describe una válvula de corte
Figura 2-18
de combustible con un puerto para manóme-
tro, que permite realizar verificaciones de pre-
sión de combustible. Este accesorio opcional
de la válvula de corte de combustible facilita la
realización de comprobaciones de presión
con fines de diagnóstico sin necesidad de
acceder al recinto del generador.
Manual del propietario del generador portátil
PELIGRO
El generador necesi-
A
flexible.
.
(000192)
Figura 2-18. Válvula de corte de combustible
Válvulas de corte de combustible disponibles
a través de un IASD:
• Válvula de bola de 1/2 pulg., número de
parte 0K8752
• Válvula de bola de 3/4 pulg., número de
parte 0K8754
• Válvula de bola de 1 pulg., número de
parte 0K8184
• Válvula de bola de 1-1/4 pulg., número de
parte 0L2844
• Válvula de bola de 1-1/2 pulg., número de
parte 0L2845
NOTA: Tamaño de DESCONEXIÓN RÁPIDA:
1/2 pulg. QDD (Hembra).
Consulte la
ble en el conector rápido (4) de la manguera
PL tiene dos estados: estado de liberación (1),
estado comprimido (2).
1
020044
con puerto para manómetro
2-19. El manguito desliza-
Figura
Figura 2-19. Manguito deslizable
000743
2
020033
