Ensamblaje
ADVERTENCIA
Consulte el manual. Lea y comprenda completamente
el manual antes de usar el producto. No comprender
completamente el manual puede provocar la muerte
o lesiones graves.
Llame al servicio de atención al cliente de
Generac al 1-888-GENERAC (1-888-436-
3722) para cualquier inquietud o problema
relacionado con el montaje. Por favor, tenga a
mano el modelo y el número de serie.
Las siguientes herramientas son necesarias
para instalar el kit de accesorios.
• Alicate de punta de aguja
• Llave de trinquete
• Dado de 8 mm
• Dado de 12mm
• Dado de 13mm
• Llave inglesa de 10 mm
• Llave inglesa de 13 mm
• Llave inglesa de 8 mm (2) (solamente
arranque eléctrico)
NOTA: Las ruedas no están diseñadas para
uso en carretera.
Consulte la
Figura
Instale las ruedas como se indica a continua-
ción:
1. Deslice el pasador del eje (E) a través de
la rueda (B), la arandela plana de 1/2 pulg.
(G) y el soporte de la rueda en el marco.
2. Inserte el pasador de retención (F) por el
pasador de eje (E).
Instale la pata de la estructura y los topes de
goma como se indica a continuación:
1. Deslice los pernos de cabeza hexagonal
(L) por el tope de goma (D) y, a continua-
ción, por la pata de la estructura (C) (si no
viene preensamblada) e instale la tuerca
(H).
2. Deslice los pernos de cabeza hexagonal
(K) a través de la pata de la estructura y
los agujeros en el riel de la estructura.
3. Instale las tuercas de brida de bloqueo (J).
H
C
K

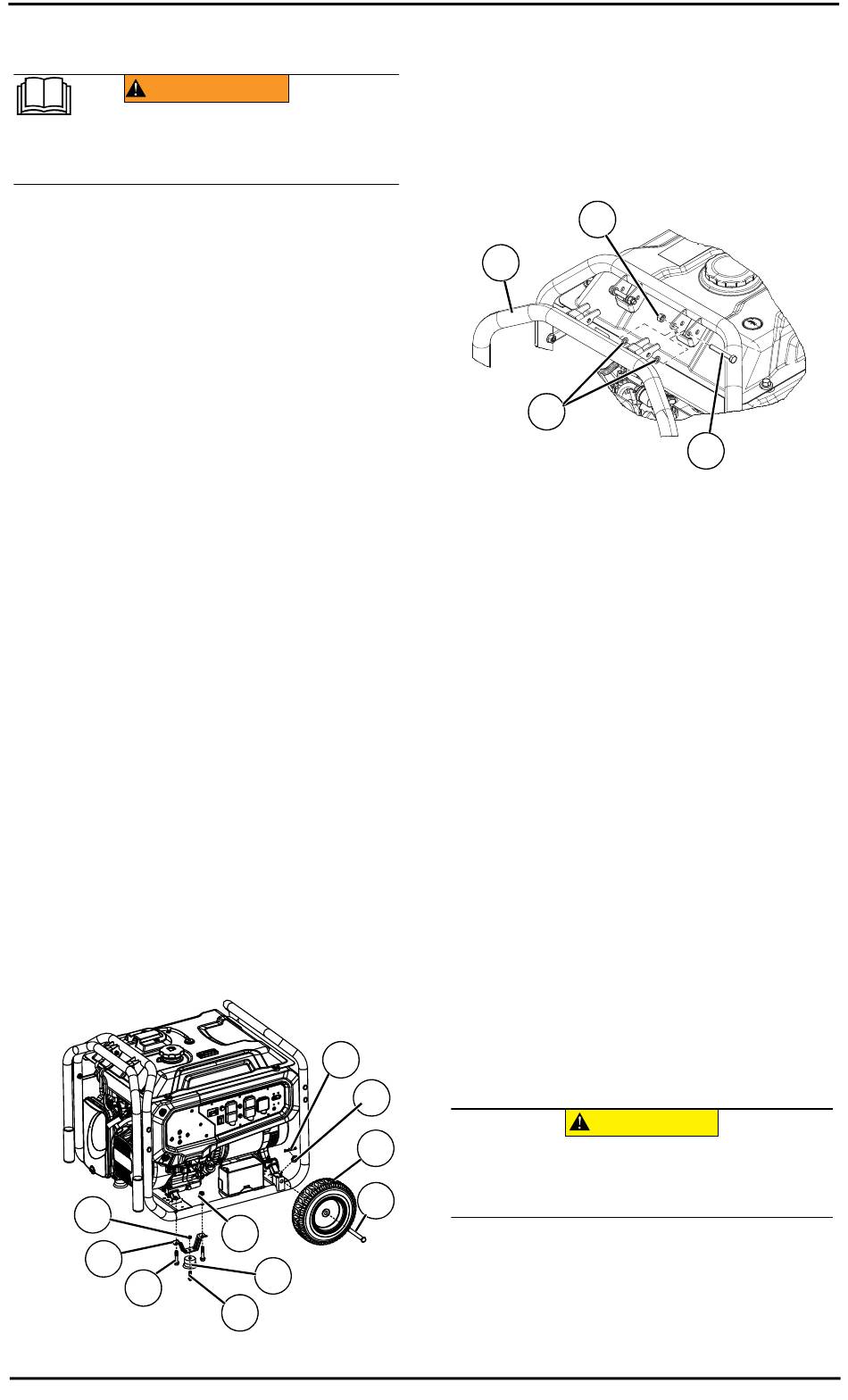

Figura 2-9. Ensamblaje de la rueda y la pata
Manual del propietario del generador portátil
2-9.
F
J
D
015953
L
Consulte la
Instale la manija a como se indica a continua-
ción:
1. Deslice los pernos largos (K) a través del
soporte de montaje del mango de la
estructura del generador, la arandela de
nylon (M) y el mango (A). Instale las tuer-
(000100a)
cas hexagonales (J).
A
Figura 2-10. Ensamblaje de la manija
Conexión de los cables de la
batería (arranque eléctrico
solamente)
La unidad se ha enviado con los cables de la
batería desconectados.
Consulte la
inglesas de 8 mm para conectar los cables de
la batería.
1. Corte las bridas de sujeción de los cables
de la batería y retire la cubierta roja del
terminal de la batería.
2. En primer lugar, conecte el cable rojo al
terminal positivo (+) de la batería con el
perno y la tuerca incluidos.
3. Compruebe que las conexiones estén bien
apretadas y coloque la funda de goma en
el terminal positivo (+) de la batería y los
herrajes de conexión.
4. Conecte el cable negro al terminal nega-
tivo (-) de la batería con el perno y la
tuerca incluidos. Deslice la funda de goma
en el terminal negativo (-) de la batería y
los herrajes de conexión.
5. Compruebe que todas las conexiones
estén bien ajustadas.
Cómo añadir aceite de motor
G
B
Daño al motor. Verifique el tipo y la cantidad
apropiados del aceite del motor antes de poner
en marcha el motor. No hacer esto puede
E
provocar daños al motor.
1. Coloque el generador sobre una superficie
nivelada.
2. Verifique que el área de llenado de aceite
esté limpia.
3. Consulte la
llenado de aceite y limpie con una toallita
la varilla de medición.
Figura 2-10.
J
M
4-5. Necesitará dos llaves
Figura
PRECAUCIÓN
2-11. Retire la tapa de
Figura
K
011126
(000135)
11
