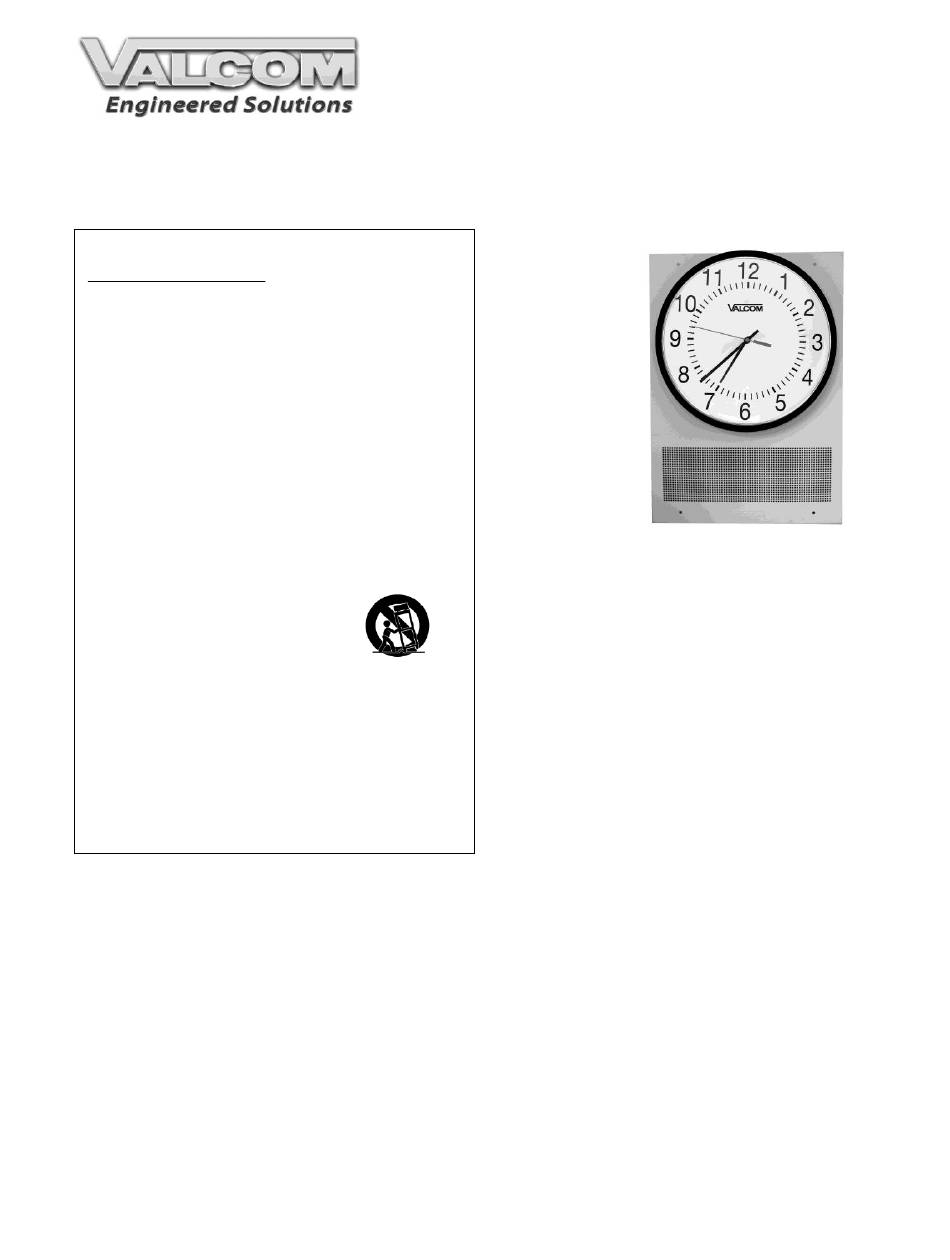

Valcom VE4031A-A Assembly

IP Talkback Speaker Clock Assembly
IMPORTANT SAFETY INFORMATION
CONSIGNES DE SÉCURITÉ IMPORTANTES
1. Read these instructions.
Lisez ces instructions.
2. Keep these instructions.
Conservez ces instructions.
3. Heed all warnings.
Respectez tous les avertissements.
4. Follow all instructions.
Suivez toutes les instructions.
5. Do not use this apparatus near water.
Ne pas utiliser cet appareil près de l'eau.
6. Clean only with dry cloth.
Nettoyer avec un chiffon sec.
7. Do not block any ventilation openings. Install in accordance with the manufacturer's
instructions.
Ne pas bloquer les ouvertures de ventilation. Installer formément aux instructions du
fabricant.
8. Do not install near any heat sources such as radiators, heat registers, stoves or other
apparatus (including amplifiers) that produce heat.
Ne pas installer à proximité de sources de chaleur telles que radiateurs, registres de
chaleur, poêles ou autres appareils (y compris les amplificateurs) produisant de la chaleur.
9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade and the third prong are provided for your safety. If
the provided plug does not fit into your outlet consult an electrician for replacement of the
obsolete outlet.
Ne pas contourner le dispositif de sécurité de la fiche polarisée ou de mise à la terre. Une
fiche polarisée possède deux lames dont une plus large que l'autre. Une fiche de terre a
deux lames et une troisième broche de mise à la terre. La lame large et la troisième
broche sont fournies pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise,
veuillez consulter un électricien pour le remplacement de la prise obsolète.
10.Protect the power cord from being walked on or pinched particularly at plugs, convenience
receptacles and the point where they exit from the apparatus.
11.Only use attachments/accessories specified by the manufacturer.
N'utilisez que des fixations / accessoires spécifiés par le fabricant.
12. Use only with the cart, stand, tripod, bracket or table specified
by the manufacturer or sold with the apparatus. When a cart is
used, use caution when moving the cart/apparatus combination
to avoid injury from tip-over.
Utilisez uniquement avec le chariot, stand, trépied, support ou table spécifié par le
fabricant ou vendu avec l'appareil. Quand un chariot est utilisé, Soyez prudent lorsque
vous déplacez l'ensemble chariot / appareil pour éviter des blessures dues au
renversement.
13. Unplug this apparatus during lightning storms or when unused for a long period of time.
Débranchez cet appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant une
longue période de temps.
14. Refer all servicing to qualified service personnel. Servicing is required when the
apparatus has been damaged in any way. Such as when the power supply cord or plug is
damaged, liquid has been spilled, objects have fallen into the apparatus or the
apparatus has been exposed to rain or moisture and does not operate normally or has
been dropped.
Confiez toute réparation à un personnel qualifié. Une réparation est nécessaire lorsque
l'appareil a été endommagé de quelque façon. Par exemple lorsque le cordon
d'alimentation ou la fiche est endommagé, du liquide a été renversé, si des objets sont
tombés dans l'appareil ou le appareil a été exposé à la pluie ou à l'humidité et ne
fonctionne pas normalement ou s'il est tombé.
DIMENSIONS/WEIGHT

20.28" H x 14.38" W x 4.50" D
(51.51cm x 36.53cm W x 11.43cm D)

Weight: 4.25 LBS (1.91 kg)
Environment
Temperature:
Humidity:
VE4031A-A
0 to +40° C
0 to 85% non-precipitating
INSTALLATION
Assembly and Mounting
The VE4031A-A is designed for recessed or flush
mounting to a Valcom backbox (not included). For
recessed mounting, the Valcom VB-R19 may be
used. For surface mounting, use the Valcom
VB-S20 or VB-A21.
Mount the clock face to the speaker grille using the
clock mounting bracket included in the clock
package (See Figure 1). The mounting bracket
should be attached to the speaker grille using two
screws and nuts provided, with the large
rectangular cutout in the bracket aligned with the
similar hole in the grille.
Before mounting the clock to the bracket, remove
the shipping pin from the back of the clock
movement. Connect the 5-pin Molex connector to
the clock movement and route the wiring harness
through one of the square cutouts in the speaker
grille to the clock circuit board. Insert the 4-pin
screw connector into the receptacle on the clock
circuit board. Mount the clock face to the clock
bracket with the two black screws provided.
With the clock mounted to the speaker grille,
connect an RJ-45 Ethernet cable to the network
jack on the speaker circuit board, then mount the
grille to the backbox with the hardware provided.
