BENZIN - INVERTER - GENERATOR 2000W

RH - 4792

www.ronixtools.com

Need help?

Do you have a question about the RH-4792 and is the answer not in the manual?

Questions and answers

Summary of Contents for Ronix RH-4792

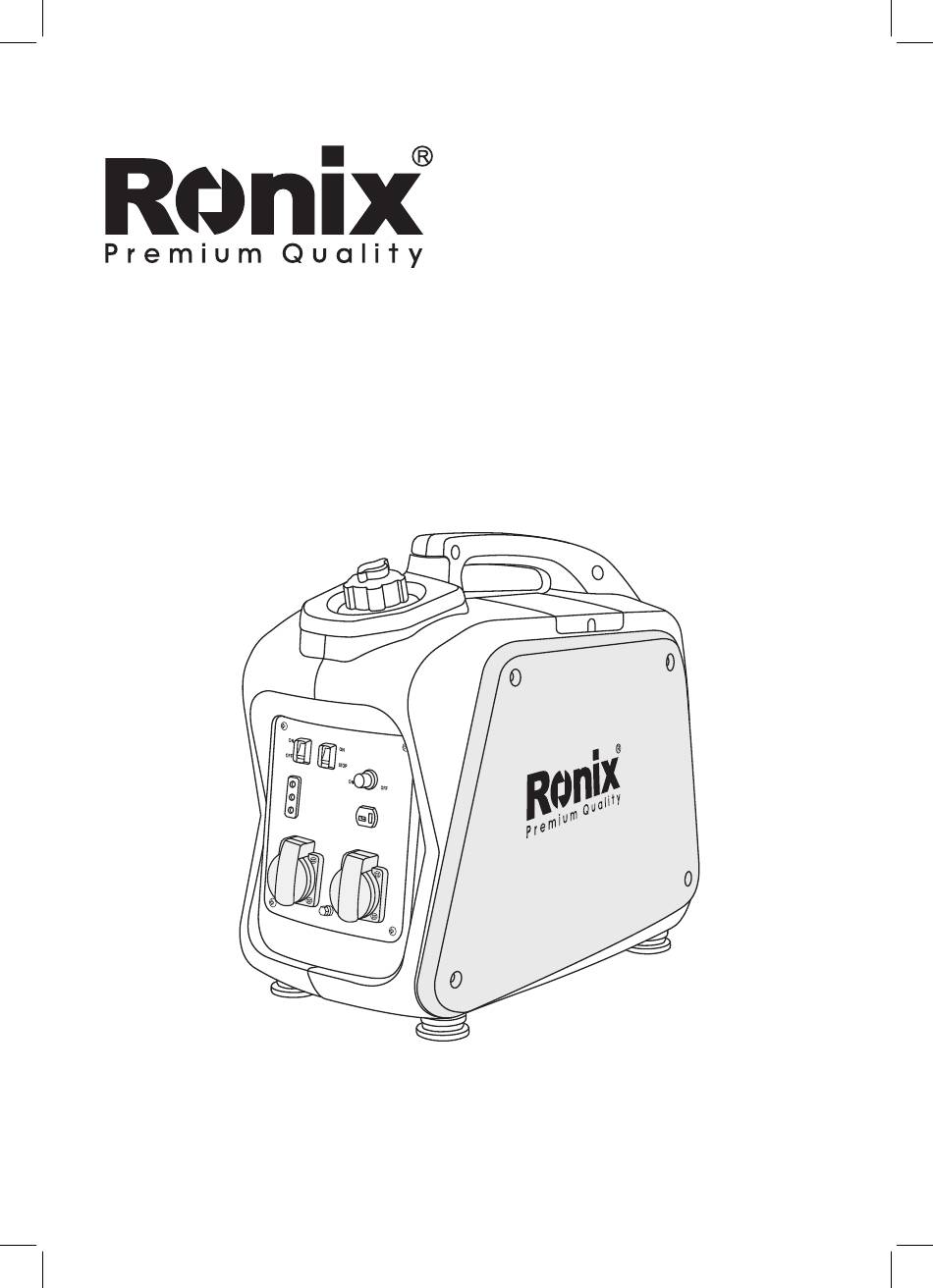

Page 1 BENZIN - INVERTER - GENERATOR 2000W RH - 4792 www.ronixtools.com...
Page 3 SPECIFICATIONS Modell RH - 4792 Invertergenerator AC-Spannung 220V / 50Hz Maximale Leistung 2.0KW Generator Nennleistung 1.7KW Leistungsfaktor DC-Ausgang DC12V 5A modell XY152F - 4 / SY152F - 4 Luftgekühlter, Motortyp 4-Takt-OHV-Benzinmotor Bohrung×Hub mm×mm 46×52.4 Hubraum 99cc Maximale Leistung des 2.0KW / 4500RPM Motors Kraftstoff Reguläres Automobilbenzin...
Page 4 GERÄTEKOMPONENTEN 1- Wirtschaftsregler 2- Motorschalter 3- Kraftstofftank 4- Zündkerze Benzin-Inverter-Generator 2000W...
Page 5 5- Schalldämpfer 6- Tragegriff 7- Chokehebel 8- AC-Kontrollleuchte 9- Überlastanzeigeleuchte 10- Ölwarnleuchte 11- Erdungsklemme 12- Gleichstromschutzschalter 13- Gleichstromsteckdose 14- Wechselstromsteckdose 15- Kraftstofffilter 16- Tankdeckel 17- Kraftstoffpumpe 18- Seilzugstarter 19- Kraftstoffhahn 20- Öleinfülldeckel 21- Luftfilterabdeckung WARNUNG! - BITTE LESEN UND VERSTEHEN SIE DIESE ANLEITUNG VOLLSTÄNDIG, BEVOR SIE DAS GERÄT VERWENDEN.
Page 6 - Achten Sie darauf, keinen Kraftstoff auf den Motor oder den Schalldämpfer zu verschütten. - Wenn Sie Kraftstoff verschlucken, Dämpfe einatmen oder Kraftstoff in die Augen gelangt, suchen Sie sofort einen Arzt auf. Wenn Kraftstoff auf Ihre Haut oder Kleidung gelangt, waschen Sie diese sofort mit Seife und Wasser und wechseln Sie Ihre Kleidung.
Page 7 - Stellen Sie sicher, dass der Generator geerdet ist. Hinweis Verwenden Sie ein Erdungskabel mit ausreichender Stromkapazität. - Durchmesser: 0,12 mm (0,005 in)/Ampere (z. B. 10 Ampere - 1,2 mm (0,055 in)). VERBINDUNGSHINWEISE - Verbinden Sie den Generator nicht mit einer kommerziellen Steckdose. - Verbinden Sie den Generator nicht parallel mit einem anderen Generator.
Page 8 MOTORSCHALTER - Der Motorschalter steuert das Zündsystem. “ON” (Lauf) - Das Zündsystem ist eingeschaltet. Der Motor kann gestartet werden. “OFF” (Stopp) - Das Zündsystem ist ausgeschaltet. Der Motor läuft nicht. ENGINE SWITCH STOP WIRTSCHAFTSREGELUNGSSCHALTER Wenn der Wirtschaftsregelungsschalter auf “ON” gestellt wird, regelt die Wirtschaftseinheit die Motordrehzahl entsprechend der angeschlossenen Last.
Page 9 DC PROTECTOR TANKDECKEL LUFTENTLÜFTUNGSKNOPF Der Tankdeckel ist mit einem Luftentlüftungsknopf ausgestattet, um den Kraftstofffluss zu stoppen. Der Luftentlüftungsknopf muss einmal im Uhrzeigersinn von der geschlossenen Position gedreht werden. Dadurch kann Kraftstoff zum Vergaser fließen und der Motor läuft. Wenn der Motor nicht in Betrieb ist, drehen Sie den Luftentlüftungsknopf gegen den Uhrzeigersinn, bis er handfest ist, um den Kraftstofffluss zu stoppen.
Page 10 VOR BETRIEBSPRÜFUNG HINWEIS: - Vor jeder Verwendung des Generators sollten Vorbetriebsprüfungen durchgeführt werden. KRAFTSTOFFPRÜFUNG: - Stellen Sie sicher, dass ausreichend Kraftstoff im Tank ist. - Wenn der Kraftstoff knapp ist, füllen Sie mit bleifreiem Benzin nach. - Verwenden Sie das Kraftstofffiltersieb am Kraftstofffilterhals. - Empfohlener Kraftstoff: Bleifreies Benzin.
Page 11 - Wischen Sie verschütteten Kraftstoff gründlich ab, bevor Sie den Motor starten. - Halten Sie offene Flammen fern. MOTORÖL PRÜFEN Stellen Sie sicher, dass das Motoröl den oberen Füllstand des Öleinfülllochs erreicht. Fügen Sie bei Bedarf Öl hinzu. - Entfernen Sie den Öleinfülldeckel und prüfen Sie den Ölstand. - Wenn der Ölstand unterhalb der unteren Markierung liegt, füllen Sie mit geeignetem Öl bis zur oberen Markierung auf.
Page 12 WARTUNGSPERIODEN WARTUNGSTABELLE - Regelmäßige Wartung ist entscheidend für optimale Leistung und sicheren Betrieb. Hier sind die empfohlenen Intervalle: Teile Maßnahmen prüfen, ggf. Abstand Zündkerze anpassen und reinigen.  Bei Bedarf ersetzen. Motorölstand überprüfen.  Engine Öl ersetzten   Ölfilter Ölfilter reinigen ...
Page 13 überprüfen und ggf. Mufflersieb reinigen oder  ersetzen. Überprüfen Sie den Auspuffanlage Schalldämpferbildschirm. Reinigen oder ersetzen Sie ihn bei Bedarf.  Schalldämpferbildschirm. Reinigen oder ersetzen Sie ihn bei Bedarf. Funktionsfähigkeit prüfen. Vergaser  Überprüfen Sie auf  Kühlsystem Lüfterbeschädigungen. Überprüfen Sie Startsystem den Betrieb des ...
Page 14 ÖLWECHSEL - Stellen Sie das Gerät auf eine ebene Fläche und wärmen Sie den Motor einige Minuten lang auf. Schalten Sie den Motor aus und drehen Sie den Kraftstoffhahn auf “AUS”. Drehen Sie den Luftentlüftungsknopf am Tankdeckel im Uhrzeigersinn. - Lösen Sie die Schraube und entfernen Sie die Abdeckung. - Entfernen Sie den Öleinfülldeckel.
Page 15 - Füllen Sie Motoröl bis zur oberen Markierung auf. - Installieren Sie den Öleinfülldeckel und die Abdeckung. - Installieren Sie die Abdeckung und ziehen Sie die Schraube fest. - Empfohlenes Motoröl: (siehe Seite 1) - API Service “SJ”. HINWEIS: - Achten Sie darauf, dass keine Fremdkörper in das Kurbelgehäuse gelangen.
Page 16 Das Element sollte feucht, aber nicht tropfend sein. - Setzen Sie das Element in den Luftfilter ein. - Installieren Sie die Abdeckung. VORSICHT: Der Motor sollte niemals ohne das Element laufen; dies kann zu übermäßigem Verschleiß von Kolben und/oder Zylinder führen. REINIGUNG UND EINSTELLUNG DER ZÜNDKERZE: - Entfernen Sie die Abdeckung.
Page 17 - Standard-Elektrodenfarbe: Tan (hellbraun). - Standard-Zündkerze: siehe Seite 1. - Zündkerzenabstand: 0,6-0,7 mm. KRAFTSTOFFTANKFILTER: - Entfernen Sie den Kraftstofftankdeckel und den Filter. - Reinigen Sie den Filter mit Lösungsmittel. Bei Beschädigung ersetzen. - Wischen Sie den Filter ab und setzen Sie ihn ein. Bedienungsanleitung...
Page 18 WARNUNG! - Stellen Sie sicher, dass der Tankdeckel fest verschlossen ist. SCHALLDÄMPFERGITTER: WARNUNG! - Der Motor und der Schalldämpfer werden nach dem Betrieb sehr heiß sein. - Vermeiden Sie es, den Motor und den Schalldämpfer während der Inspektion oder Reparatur mit einem Teil Ihres Körpers oder Ihrer Kleidung zu berühren.
Page 19 - Entfernen Sie die Kohlenstoffablagerungen auf dem Schalldämpfergitter und dem Funkenfänger mit einer Drahtbürste. - Installieren Sie das Schalldämpfergitter. - Setzen Sie die Abdeckung ein. FEHLERSUCHE FALLS DER MOTOR NICHT STARTET: KRAFTSTOFFSYSTEME: - Kein Kraftstoff in der Brennkammer. - Kein Kraftstoff im Tank Kraftstoff nachfüllen.
Page 20 Sicherheitsvorrichtung (DC) auf “AUS” Drücken Sie zur  Rückstellung den DC-Schutzschalter. LAGERUNG: Für die Langzeitlagerung Ihrer Maschine sind einige vorbeugende Maßnahmen erforderlich, um gegen Verschlechterung vorzugehen. ENTFERNEN SIE DEN KRAFTSTOFF - Entfernen Sie den Tankdeckel und lassen Sie den Kraftstoff aus dem Tank ab.
Page 21 GASOLINE INVERTER GENERATOR 2000W RH-4792...
Page 22 SPECIFICATIONS Model RH - 4792 Type Inverter Generator AC Voltage 220V / 50Hz Max. Output 2.0KW Generator Rated Output 1.7KW Power Factor DC Output DC12V 5A Model XY152F - 4 / SY152F - 4 Air cooled, 4 cycle, OHV, Type Gasoline Engine Bore×Stroke (mm×mm) 46×52.4...
Page 23 PARTS LIST 1- Economy control switch 2- Engine switch 3- Fuel tank 4- Spark plug User Manual...
Page 24 5- Muffler 6- Carrying handle 7- Choke lever 8- AC pilot light 9- Overload indicator light 10- Oil warning light 11- Ground (earth) terminal 12- DC protector 13- DC receptacle 14- AC receptacle 15- Fuel filter 16- Fuel tank cap 17- Fuel pump 18- Recoil starter 19- Fuel cock...
Page 25 - If you swallow any fuel, inhale fuel vapor, or allow any to get in your eyes, see your doctor immediately. If any fuel spills on your skin or clothing, immediately wash with soap and water and change your clothes. - When operating or transporting the machine, be sure it is kept upright.
Page 26 NOTE: Use ground (earth) lead of sufficient current capacity. - Diameter: 0.12mm (0.005 in)/ampere - EX: 10 Ampere -1.2mm (0.055 in) CONNECTION NOTES - Avoid connecting the generator to commercial power outlet. - Avoid connecting the generator in parallel with any other generator. CONTROL FUNCTION OIL WARNING SYSTEM - When the oil level falls below the lower level, the engine stops...
Page 27 ENGINE SWITCH The engine switch controls the ignition system. 1- ON (run) Ignition circuit is switched on. The engine can be started. 2- OFF (stop) Ignition circuit is switched off. The engine will not run. ENGINE SWITCH STOP ECONOMY CONTROL SWITCH When the economy control switch is turned “ON”, the economy control unit control the engine speed according to the connected load.
Page 28 circuit protector turn off. DC PROTECTOR FUEL TANK CAP AIR VENTKNOB The fuel tank cap is provided with an air vent knob to stop fuel flow. The air vent knob must be turned once clockwise from the closed position. This will allow fuel to flow to the carburetor and the engine to run. When the engine is not in use, tighten the air vent knob counterclockwise until it is finger-tight to stop fuel flow.
Page 29 PRE-OPERATION CHECK NOTE: - Pre-operation checks should be made each time the generator is used. CHECK ENGINE FUEL - Make sure there is sufficient fuel in the tank. - If fuel is low, refill with unleaded automotive gasoline. - Be sure to use the fuel filter screen on the fuel filter neck. - Recommended fuel: Unleaded gasoline.
Page 30 CHECK ENGINE OIL Make sure the engine oil is at the upper level of the oil filler hole. Add oil as necessary. - Remove oil filler cap and check the engine oil level. - If oil level is below the lower level line, refill with suitable oil to upper level line.
Page 31 - Do not tilt the generator when adding engine oil. This could result in overfilling and damage to the engine STARTING THE ENGINE NOTE: - Before starting the engine, do not connect the electric apparatus. - Open the fuel tank air vent to the OPEN position. OPEN - Turn the fuel cock lever to the ON position.
Page 32 - Turn the engine switch to the ON position. ENGINE SWITCH STOP - When first time to use the generator sets, pressing the primer bulb 6 times after refuel gasoline - Turn the choke lever to the CHOKE position. Not necessary if ...
Page 33 - Pull the starter handle slowly until resistance is felt. This is the Compression point. Return the handle to its original position and pull swiftly. Do not fully pull out the rope. After starting, allow the starter handle to return to its original position while still holding the handle. Grasp the carrying handle firmly to prevent the generator from fall- ing over when pulling the recoil starter.
Page 34 CAUTION: - Be sure the electric apparatus is turned off before plugging in. - Be sure the total load is within generator rated output. - Be sure the socket load current is within socket rated current. - The economy control switch must be turned to OFF when using electric devices that require a large starting current, such as a compressor or a submergible pump.
Page 35 OVERLOAD INDICATOR LIGHT The overload indicator light comes on when an overload of a connected electrical device is detected, the inverter unit overheats, or the AC output voltage rises. The electronic breaker will then activate, stopping power to the generation in order to protect the generator and any connected electric devices.
Page 36 CAUTION: - The generator AC output automatically resets when the engine is stopped and then restarted. - The overload indicator light may come on for a few seconds at first when using electric devices that require a large starting current, such as a compressor or a submergible pump.
Page 37 Aim for Specific Gravity and Charging Time Aim for Specific Gravity and Charging Time 1.30 1.26 1.22 1.18 1.14 1.10 1.06 charging Time Hr Chargong Time Hr Battery Capacit y 1. 30AH 20HR Battery Capacity 2. 35AH 20HR 1- 30AH 20HR 3.
Page 38 ECON SWITCH - Turn the fuel cock lever to OFF. - Turn the fuel tank cap air vent knob counterclockwise to the CLOSED position. CLOSE Gasoline Inverter Generator 2000w...
Page 39 PERIODIC MAINTENANCE MAINTENANCE CHART - Regular maintenance is most important for the best performance and safe operation. Item Remarks Check Condition Spark Adjust Gap And Clean.  Plug Replace If Necessary. Check Oil Level  Engine Replace   Oil Filter Clean Oil Filter ...
Page 40 Check For Leakage. Retighten Or Replace  Gasket If Necessary Exhaust System Check Muffler Screen. Clean / Replace If  Necessary. Check Choke Carburetor  Operation Cooling  Check Fan Damage. System Starting Check Recoil Starter  System Operation. Check And Adjust ...
Page 41 ENGINE OIL REPLACEMENT - Place the machine on a level surface and warm up the engine for several minutes. Then stop the engine and turn the fuel cock knob to OFF. Turn the fuel tank cap air vent knob clockwise. - Loosen the screw and remove the cover.
Page 42 - Replace the generator on a level surface. - Add engine oil to the upper level. - Install the oil filler cap - Install the cover and tighten the screw - Recommended engine oil: (see page 1) - API Service “ SJ” CAUTION: - Be sure no foreign material enters the crankcase.
Page 43 wet but not dripping. - Insert the element into the air filter. - Install the cover CAUTION: The engine should never run without the element; excessive piston and/ or cylinder wear may result. CLEANING AND ADJUSTING SPARK PLUG - Remove the cover. - Check for discoloration and remove the carbon.
Page 44 - Standard electrode color: Tan Color - Standard Spark Plug: see page 1 - Spark Plug Gap: 0.6-0.7 mm (0.024-0.028 in) FUEL TANK FILTER - Remove the fuel tank cap and filter. - Clean the filter with solvent. If damaged, replace. - Wipe the filter and insert it.
Page 45 WARNING! - Be sure the tank cap is tightened securely. MUFFLER SCREEN WARNING! - The engine and muffler will be very hot after the engine has been run. - Avoid touching the engine and muffler while they are still hot with any part of your body or clothing during inspection or repair.
Page 46 - Remove the carbon deposits on the muffler screen and spark arrester using a wire brush. - Install the muffler screen. - Install the cover TROUBLE SHOOTING ENGINE WON’T START FUEL SYSTEMS - No fuel supplied to combustion chamber. - No fuel in tank Supply fuel.
Page 47 Safety device (DC) to “OFF” Press to reset the DC protector  STORAGE Long term storage of your machine will require some preventive procedures to guard against deterioration. DRAIN THE FUEL - Remove the fuel tank cap, drain the fuel from the fuel tank - Remove the cover, drain fuel from the carburetor by loosening the drain screw.
Page 48 www.ronixtools.com...
