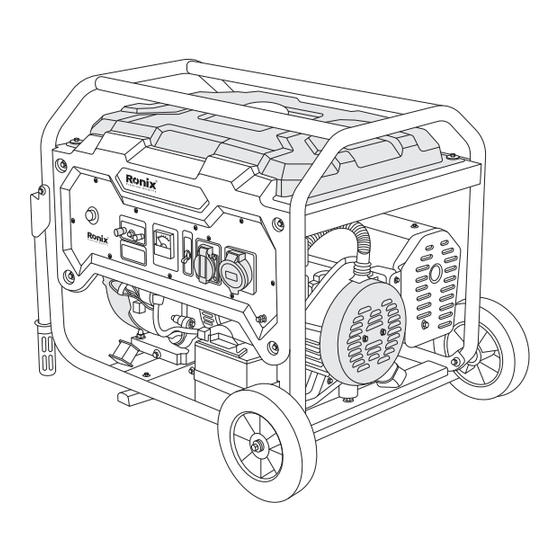

Gasoline generator 5500w
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BENZIN GENERATOR 5500W
RH-4782
www.ronixtools.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the RH-4782 and is the answer not in the manual?

Questions and answers

Related Manuals for Ronix RH-4782

Summary of Contents for Ronix RH-4782

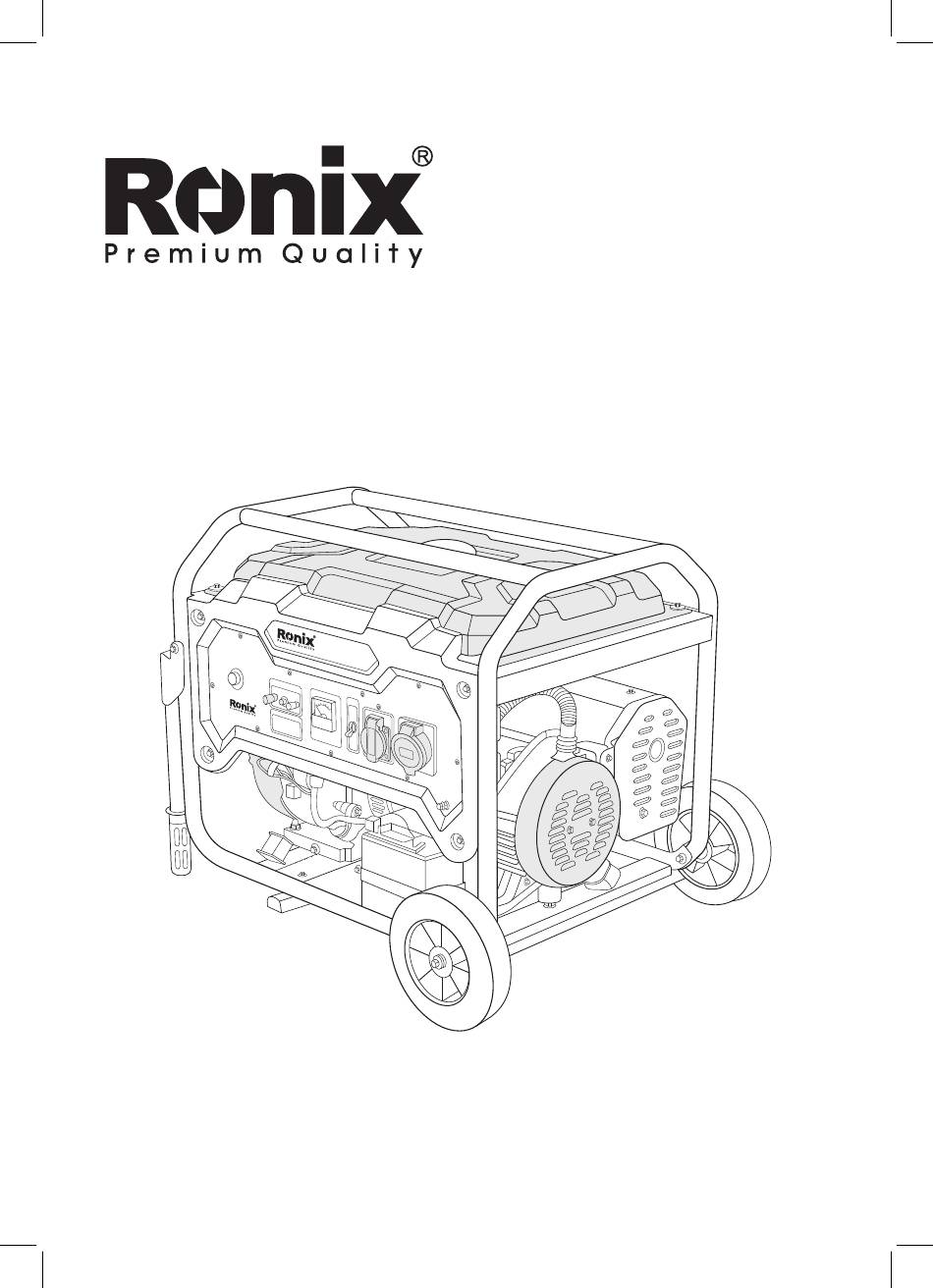

  • Page 1 BENZIN GENERATOR 5500W RH-4782 www.ronixtools.com...
  • Page 3 SPECIFICATIONS Modell RH-4782 Benzingenerator Wechselspannung 220V Nennstrom Frequenz 50Hz Generator Maximale Leistung 5.5KW Nennleistung Leistungsfaktor Gleichstromausgang DC12V,8.3A Modell FC190F Einzylinder-Viertaktmotor mit Luftkühlung Bohrung X Hub 90mm×66mm Hubraum 420cc Maximale Leistung 8.6KW / 3600U/min Kraftstoff Benzin Kraftstofftankkapazität 25 Lit Motor Dauerbetrieb Bei Nennlast 8.6Stunden...
  • Page 4 Nettoabmessungen (L X B X H) 686mm×516mm×560mm Gesamtabmessungen (L X B X H) 700mm×565mm×585mm Netto Gewicht 82 Kg Brutto Gewicht 84 Kg Geliefert in Karton 2 Stecker, 1 Zündkerzenhülse, 1 Stange Enthält 12v Gleichstromausgangsklemme, 2 Schlüsseln, 1 Paar Räder Und Griffe GERÄTEKOMPONENTEN 1- Kraftstofftank 2- Voltmeter...
  • Page 5 9- Batterie 10- Generator 11- Rad 12- Rahmen 13- Bedienfeld SICHERHEITSINFORMATION Generatoren sind so konzipiert, dass sie bei ordnungsgemäßer Bedienung sicheren und zuverlässigen Service bieten. Lesen Sie dieses Handbuch des Eigentümers, bevor Sie Ihren Generator in Betrieb nehmen, und verstehen Sie es. Sie können Unfälle verhindern, indem Sie mit den Steuerelementen Ihres Generators vertraut sind und sich an sichere Betriebsverfahren halten.
  • Page 6 Belüftung, um die Ansammlung von Abgasen zu verhindern. ELEKTRISCHE SCHOCKGEFAHREN - Der Generator erzeugt genug elektrische Leistung, um bei unsachgemäßer Verwendung einen schweren Stromschlag oder eine Elektrokution zu verursachen. - Die Verwendung eines Generators oder elektrischer Geräte bei nassen Bedingungen, wie Regen oder Schnee, oder in der Nähe eines Pools oder Sprinklersystems oder wenn Ihre Hände nass sind, kann zu einer Elektrokution führen.
  • Page 7 SERVICE Führen Sie immer die folgenden Schritte aus, um den Generator in gutem Zustand zu halten. WARNUNG! 1. Wenn der Generator zwei oder mehr Lasten mit Strom für die Erde oder den Freizeitbereich versorgen soll, stellen Sie sicher, dass sie zuerst mit höherem Anlaufstrom verbunden werden.
  • Page 8 folgt dargestellt. Richtig Richtig Nicht erlaubt Wenn Sie den Generator an das Hausstromnetz anschließen, sollte dies von einem erfahrenen Elektriker durchgeführt werden. Eine unsachgemäße Verbindung zwischen Generator und Lasten kann den Generator beschädigen, sogar einen Brand verursachen. WARTUNG DIE NOTWENDIGKEIT DER WARTUNG Gute Wartung ist für einen sicheren, wirtschaftlichen und störungsfreien Betrieb unerlässlich.
  • Page 9 mehrere potenzielle Gefahren beseitigt: KOHLENMONOXIDVERGIFTUNG DURCH MOTORABGASE. Stellen Sie sicher, dass ausreichende Belüftung vorhanden ist, wenn Sie den Motor betreiben. VERBRENNUNGEN DURCH HEISSE TEILE. Lassen Sie den Motor und das Auspuffsystem abkühlen, bevor Sie sie berühren. VERLETZUNG DURCH BEWEGLICHE TEILE. - Führen Sie den Motor nicht aus, es sei denn, Sie sind dazu aufgefordert.
  • Page 10 Luftfilter  wechseln  Luftfilter Reinigen Luftfilter  ersetzen  prüfen/justieren Zündkerze  Ersetzten  reinigen Funkenfänger  prüfen/justieren Leerlaufdrehzahl  prüfen/justieren Ventilspiel Reinigen Nach 500 Betriebsstunden Brennkammer  Reinigen Brennkammer Überprüfen Alle 2 Jahre (bei Bedarf ersetzen) Kraftstoffleitung 1. Bei Verwendung in staubigen Gebieten häufiger warten. 2.
  • Page 11 Oberes Niveau Ölablassschraube Öleinfülldeckel Entsorgen Sie gebrauchtes Motoröl in einer umweltverträglichen Weise. Waschen Sie nach dem Umgang mit gebrauchtem Öl Ihre Hände gründlich mit Seife und Wasser. Wir empfehlen, es in einem versiegelten Behälter zu Ihrer örtlichen Tankstelle oder Recyclingstation zu bringen, um es zurückzugewinnen.
  • Page 12 in einem nicht brennbaren oder hochentzündlichen Lösungsmittel. Lassen Sie das Filterelement gründlich trocknen. 3. Tränken Sie das Filterelement in sauberem Motoröl und drücken Sie überschüssiges Öl aus. Der Motor raucht beim ersten Start, wenn zu viel Öl im Filterelement verbleibt. 4.
  • Page 13 Kraftstoffventilhebel Kraftstofffilter O-Ring Sedimentbecher ZÜNDKERZENSERVICE Um die Zündkerze zu warten, benötigen Sie einen Zündkerzenschlüssel (erhältlich im Handel). EMPFOHLENE ZÜNDKERZEN: F7TC Um einen ordnungsgemäßen Motorbetrieb sicherzustellen, muss die Zündkerze richtig eingestellt und frei von Ablagerungen sein. Wenn der Motor gelaufen ist, wird der Schalldämpfer sehr heiß. Berühren Sie ihn nicht.
  • Page 14 ZÜNDKERZENABSTAND: 0,70-0,80 MM (0,028-0,031 ZOLL) 6. Überprüfen Sie, ob die Zündkerzendichtung in gutem Zustand ist, und drehen Sie die Zündkerze von Hand ein, um ein Überdrehen zu vermeiden. 7. Nachdem die Zündkerze eingesetzt ist, mit einem Zündkerzenschlüssel festziehen, um die Dichtung zu komprimieren. Wenn Sie eine neue Zündkerze installieren, nach dem Einsetzen der Zündkerze 1/2 Umdrehung festziehen, um die Dichtung zu komprimieren.
  • Page 15 TRANSPORTIEREN/ LAGERN LAGERZEIT EMPFOHLENE WARTUNG Keine Erforderliche Vorbereitung ist notwendig Weniger als 1 Monat Mit frischem Benzin auffüllen und Benzin-Zusatzmittel 1 bis 2 Monate hinzufügen. Mit frischem Benzin auffüllen und Benzin-Zusatzmittel 2 Monate bis 1 Jahr hinzufügen. Schwimmerkammer des Vergasers entleeren. Mit frischem Benzin auffüllen und Benzin-Zusatzmittel hinzufügen*.
  • Page 16 2.Motoröl wechseln. 3.Zündkerze entfernen und etwa einen Esslöffel sauberes Motoröl in den Zylinder gießen. Den Motor mehrere Umdrehungen drehen, um das Öl zu verteilen, und dann die Zündkerze wieder einsetzen. 4.Ziehen Sie den Startergriff langsam, bis Widerstand zu spüren ist. Zu diesem Zeitpunkt befindet sich der Kolben im Verdichtungstakt, und sowohl Einlass- als auch Auslassventile sind geschlossen.
  • Page 17 GASOLINE GENERATOR 5500W RH-4782...
  • Page 18 SPECIFICATIONS Model RH-4782 Type Gasoline Generator AC Voltage 220V Rated Amperage Frequency 50Hz Generator Max.Output 5.5KW Rated Output Power Factor DC Output DC12V,8.3A Model FC190F Single Cylinder Type 4 - stroke, forced air cooled Bore×Stroke 90mm×66mm Displacement 420cc Max.Output 8.6KW / 3600RPM...
  • Page 19 Net dimension L×W×H 686mm×516mm×560mm Overall dimension L×W×H 700mm×565mm×585mm Dimension Net Weight 82 Kg Gross Weight 84 Kg Supplied in Carton 2Plug, 1 Spark plug sleeve, Include 1 Rod,12V DC output clip, 2key,1 set wheels and handles PARTS LIST 1- Fuel tank 2- Voltmeter 3- Engine switch 4- DC socket...
  • Page 20 9- Battery 10- Generator 11- Wheel 12- Frame 13- Control panel SAFETY INFORMATION Generators are designed to give safe and dependable service if operated according to instructions. Read and understand this owner’s manual before operating your generator. You can help prevent accidents by being familiar with your generator’s controls, and by observing safe operating procedures.
  • Page 21 shock or electrocution if misused. - Using a generator or electrical appliance in wet conditions, such as rain or snow, or near a pool or sprinkler system, or when your hands are wet, could result in electrocution. Keep the generator dry. - If the generator is stored outdoors, unprotected from the weather, check all electrical components on the control panel, before each use.
  • Page 22 RECOIL STARTER To start the engine, pull the starter grip lightly resistance is felt, then pull briskly. NOTICE: Do not allow the starter grip to snap back against the engine. Return it gently to prevent damage to the starter. FUEL VALVE LEVER The fuel valve is located between the fuel tank and carburetor.
  • Page 23 GROUND TERMINAL The generator ground terminal is connected to the frame of the generator, the metal non-current-carrying parts of the generator, and the ground terminals of each receptacle. Before using the ground terminal, consult a qualified electrician, electrical inspector or local agency having jurisdiction for local codes or ordinances that apply to the intended use of the generator.
  • Page 24 current from the generator to back feed into the utility lines. Such back feed may electrocute utility company workers or others who contact the lines during a power outage, and the generator may explode, burn, or cause fires when utility power is restored. Consult the utility company or a qualified electrician.
  • Page 25 NOTICE: - Most motorized appliances require more that rated wattage for startup. Do not exceed the current limit specified for any one receptacle. If an overloaded circuit causes the AC circuit breaker to switch OFF, reduce the electrical load on the circuit, wait a few minutes and then reset the circuit breaker.
  • Page 26 PRE-OPERATION CHECK 1- Remove the oil filler cap and wipe the dipstick clean. 2- Check the oil level by inserting the dipstick into the filler neck without screwing it in. 3- If the level is low, fill to the top of the oil filler neck with the recommended oil.
  • Page 27 NOTICE: Fuel can damage paint and plastic. Be careful not to spill fuel when filing your fuel tank. Damage caused by spilling fuel is not covered under war- ranty. Use unleaded gasoline with a pump octane of 86 or higher. This engine is certified to operate on unleaded gasoline.
  • Page 28 STOPPING THE ENGINE In an emergency: To stop the generator in an emergency, turn the engine switch to the OFF position. AFTER USE: 1- Turn the AC circuit breaker to the OFF position. 2- Turn the engine switch to the OFF position. 3- Turn the fuel valve lever to the OFF position.
  • Page 29 Don’t move the earth wire during normal maintenance or repair. 2- The following table gives reference information for connecting the electric appliances to the generator. Connecting methods are illustrated as follow. Correct Correct Forbidden When connect the generator home power supply, be sure that a skilled electrician dose this job.
  • Page 30 can cause malfunction in with you can be seriously hurt or killed. The maintenance schedule applies to normal operating conditions. If you operate your generator under sever conditions, such as sustained high-load or high-temperature operation, or use it in unusually wet or dusty conditions, consult your servicing needs and use.
  • Page 31  Change  Clean Air filter  Replace Check-  adjust Spark plug  Replace Spark  Clean arrester Check-  Idle speed adjust Check- Valve  adjust clearance Combustion Clean After every 500Hrs. (2) chamber Combustion  Clean chamber Check Every 2 years (Replace if necessary) (2) Fuel tube...
  • Page 32 Upper Level Oil Drain Plug Oil Filler Cap Wash your hands with soap and water after handing used oil. Please dispose of used motor oil in a manner that is compatible with the environment. We suggest you take it in a sealed container to your local service station or recycling center for reclamation.
  • Page 33 Clip Element Air Cleaner Element Cover Clip FUEL SEDIMENT CUP CLEANING The sediment cup prevents dirt or water which may be in the fuel tank from entering the carburetor. If the engine has not been run for a long time, the sediment cup should be cleaned. 1- Turn the fuel valve lever to the OFF position.
  • Page 34 SPARK PLUG SERVICE In order to service the spark plug, you will need a spark plug wrench (commercially available). RECOMMENDED SPARK PLUGS: F7TC To ensure proper engine operation, the spark plug must be properly gapped and free of deposits. If the engine has been running, the muffler will be very hot. Be careful not to touch the muffler.
  • Page 35 TRANSPORTING/STORAGE When transporting the generator, turn the engine switch and the fuel valve OFF. Keep the generator level to prevent fuel spillage. Fuel vapor or spilled fuel may ignite. WARNING! Before storing the unit for an extended period: 1- Be sure the storage area is free of excessive humidity and dust. 2- Service according to the table below: TRANSPORTING/STORAGE RECOMMENDED SERVICE PROCEDURE TO PREVENT...
  • Page 36 Drain Screw 2- Change the engine oil . 3- Remove the spark plug, and pour about a tablespoon of clean engine oil into the cylinder. Crank the engine several revolutions to distribute the oil, then reinstall the spark plug. 4- Slowly pull the starter grip until resistance is felt. At this point, the piston is coming up on its compression stroke and both the intake and exhaust valves are closed.
  • Page 40 www.ronixtools.com...
