HOMCOM A90-232 Assembly Instruction Manual page 9

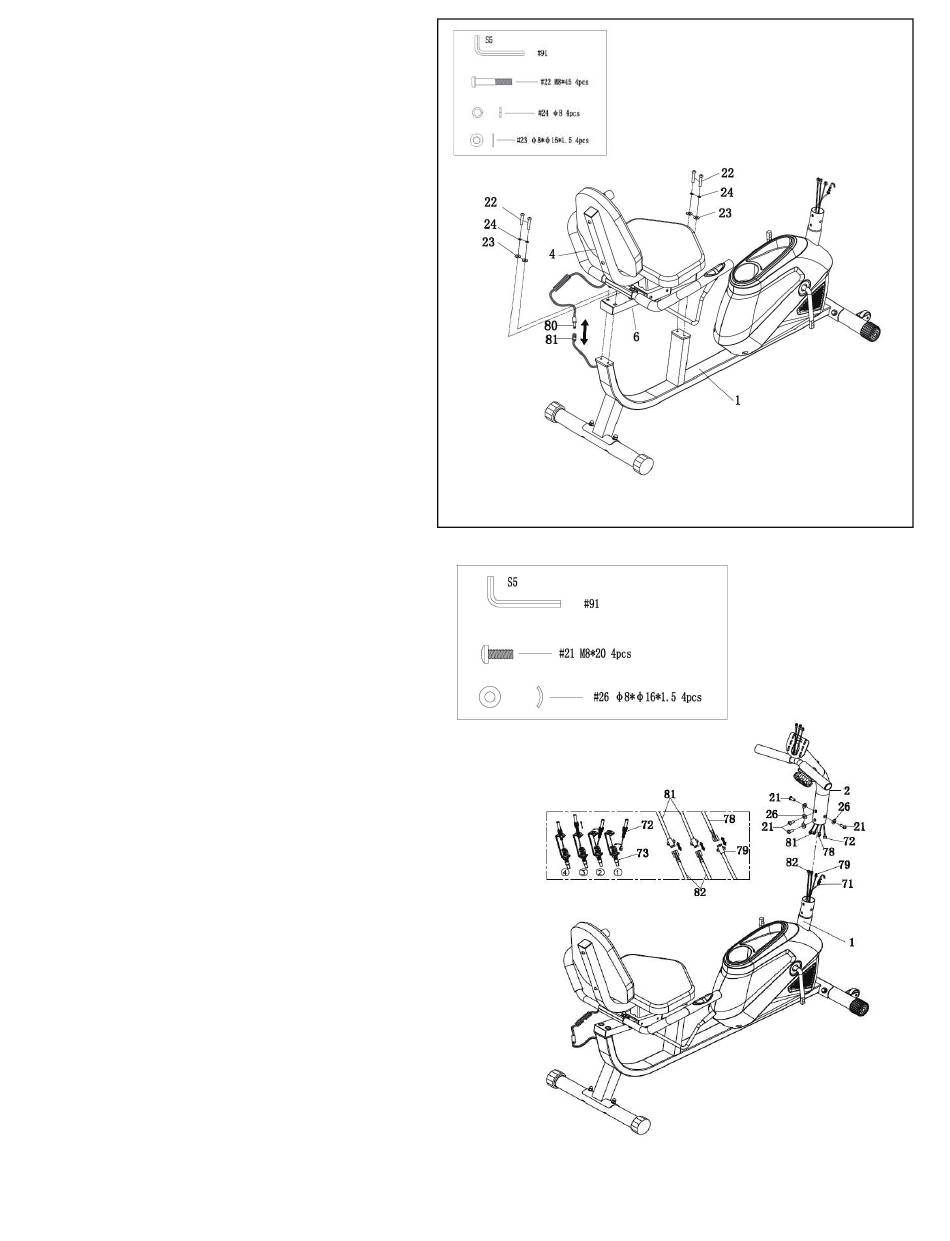

Passo 5:
Fissare il telaio del cuscino (n. 4) al telaio
principale (n. 1) utilizzando 4 bulloni (n.
22), 4 rondelle elastiche (n. 24) e 4 rondelle
piatte (n. 23). Stringere con la chiave a
brugola (n ° 91). Quindi collegare il sensore
di rilevamento del polso (n. 80) con il cavo
di rilevamento del polso (n. 81).
Passo 6:
Impostare la manopola di tensione (N ° 72)
al livello 1 per assicurarsi che il cavo sia alla
sua lunghezza massima. Inserire il cavo della
manopola di tensione (N. 72) nel cavo di
tensione (N. 73) come mostrato. Quindi
collegare la cavo posteriore (n. 78) con il
cavo del sensore (n. 79) e collegare 2 cavi
per rilevamento del polso (n. 81) con 2 cavi
per rilevamento del polso (n. 82) come
mostrato in figura.
Fissare il montante anteriore (n. 2) al telaio
principale (n. 1), assicurandosi di allineare i
fori delle viti, utilizzando 4 bulloni (n. 21) e
4 rondelle ad arco (n. 26), stringere con la
chiave a brugola (n. .91).
