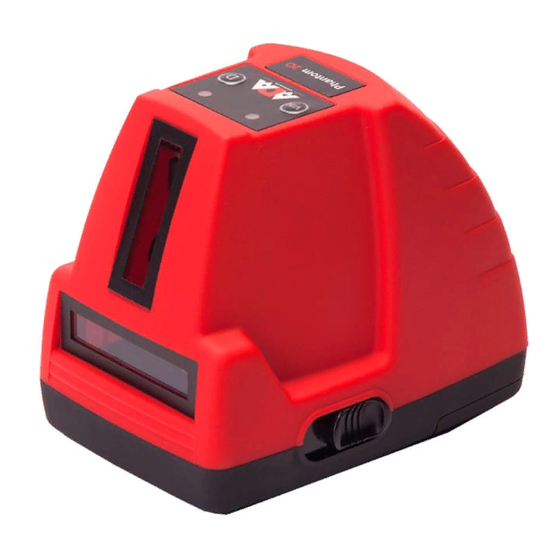

ADA INSTRUMENTS Phantom 2D Operating Manual

Line laser level
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Operating manual
Line laser level
ADA PHANTOM 2D

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Phantom 2D and is the answer not in the manual?

Questions and answers

Related Manuals for ADA INSTRUMENTS Phantom 2D

Summary of Contents for ADA INSTRUMENTS Phantom 2D

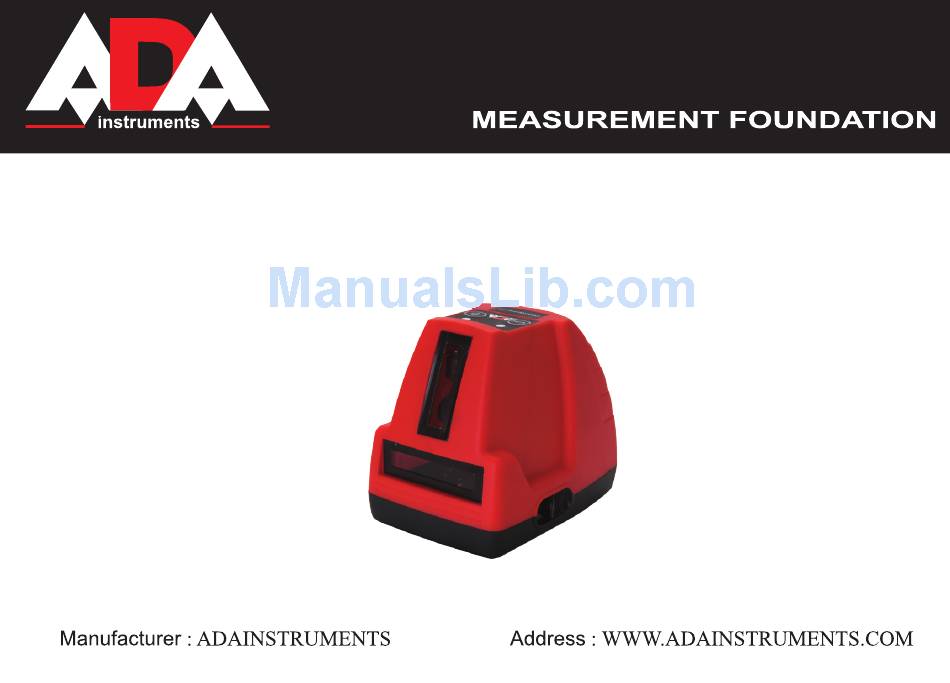

  • Page 1 Operating manual Line laser level ADA PHANTOM 2D...

  • Page 2: Table Of Contents

    PHANTOM Table of contents 1. Kit ..............3 2.

  • Page 3: Kit

    PHANTOM ADA PHANTOM 2D: cross line laser, batteries, wall/floor mount, target, bag for transportation, operating manual. ADA PHANTOM 2D Set: cross line laser, batteries, wall/floor mount, tripod, operating manual. Application Cross Line Laser projects visible laser planes. It is used for determination height, making horizontal and vertical planes.

  • Page 4: Change Of Batteries

    PHANTOM Change of batteries Open battery compartment. Put in 3 x AA Alkaline batteries. Take care to correct polarity. Close battery compartment. ATTENTION: If you are not going to use instrument for a long time, take out batteries. Laser lines MEASUREMENT FOUNDATION...

  • Page 5: Features

    PHANTOM Features laser emitting window keypad battery cover compensator switch tripod mount 1/4" MEASUREMENT FOUNDATION...

  • Page 6: Keypad

    PHANTOM Keypad key to switch lasers receiver switch TILT LED receiver LED MEASUREMENT FOUNDATION...

  • Page 7: Operation

    PHANTOM Operation Place the instrument on the working surface or mount it on the tripod/pillar or wall mount (comes with the instrument). Switch on the instrument: turn the compensator switch (4) to the position “ON”. Press on the power key (1) as following: 1.

  • Page 8: Application Demonstration

    PHANTOM APPLICATION DEMONSTRATION For more information you can visit our website www.adainstruments.com MEASUREMENT FOUNDATION...

  • Page 9: To Check The Accuracy Of Line Laser Level

    PHANTOM To check the accuracy of line laser level To check the accuracy of line laser level (slope of plane) Set up the instrument between two walls, the distance is 5 m.Turn on the Cross Line Laser and mark the point of cross laser line on the wall.

  • Page 10: To Check Level

    PHANTOM To check level Choose a wall and set laser 5M away from the wall. Turn on the laser and cross laser line is marked A on the wall.Find another point M on the horizontal line, the distance is around 2.5m. Swivel the laser, and another cross point of cross laser line is marked B. Please note the distance of B to A should be 5m.

  • Page 11: To Check Plumb

    PHANTOM To check plumb Choose a wall and set laser 5m away from the wall. Mark point A on the wall, please note the distance from point A to ground should be 3m. Hang a plumb line from A point to ground and find a plumb point B on ground. turn on the laser and make the verti- cal laser line meet the point B, along the vertical laser line on the wall and measure the distance 3m from point B to another point C.

  • Page 12: Electromagnetic Acceptability

    PHANTOM Electromagnetic acceptability (EMC) • It cannot be completely excluded that this instrument will disturb other instruments (e.g. navigation systems); • will be disturbed by other instruments (e.g. intensive electromagnetic radiation nearby industrial facilities or radio transmitters). Laser class 2 warning label on the laser instrument MEASUREMENT FOUNDATION...

  • Page 13: Laser Classification

    PHANTOM Laser classification The instrument is a laser class 2 laser product accortding to DIN IEC 60825-1:2007. It is allowed to use unit without further safety precautions. Safety instructions Please follow up instructions given in operators’ manual. Do not stare into beam. Laser beam can lead to eye injury (even from greater distances). Do not aim laser beam at persons or animals.

  • Page 14: Warranty

    PHANTOM Warranty This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufactures option), without charge for either parts of labour.
  • Page 15 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of improvement and expansion of normal sphere of product ap- plication, mentioned in the service instruction, without tentative written agreement of the expert provider.
  • Page 16 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by official importer.

  • Page 17: Appendix 1- "Certificate Of Acceptance And Sale

    Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment...
  • Page 18 Руководство по эксплуатации Линейный лазерный нивелир (построитель плоскостей) ADA PHANTOM 2D...
  • Page 19 PHANTOM PHANTOM 1. Комплект поставки............20 2.

  • Page 20: Комплект Поставки

    Комплект поставки ADA PHANTOM 2D: лазерный построитель плоскостей, батареи, настенное/напольное крепление, мишень, сумка-чехол для транспортировки, руководство по эксплуатации. ADA PHANTOM 2D Set: лазерный построитель плоскостей, батареи, настенное/напольное крепление, штатив, очки, руководство по эксплуатации. Применение лазерного построителя плоскостей Лазерный построитель плоскостей проецирует видимые лазерные плоскости. Это позволяет выполнять...

  • Page 21: Замена Батареи

    PHANTOM Замена батареи Аккуратно откройте зажимную скобу и откройте батарейный отсек. Вставьте 3 х АА алкалиновые батарейки. Соблюдайте полярность. Закройте батарейный отсек. Внимание: если Вы планируете долгое время не использовать прибор — вынимайте батареи. Лазерные плоскости MEASUREMENT FOUNDATION...

  • Page 22: Свойства

    PHANTOM Свойства 1) Окошко лазерного луча 2) Кнопочная панель 3) Крышка батарейного отсека 4) Переключатель вкл./выкл./замок компенсатора 5) Резьба под штатив 1/4” MEASUREMENT FOUNDATION...

  • Page 23: Клавишная Панель

    PHANTOM Клавишная панель 1. кнопка включения излучателей. 2. кнопка включения режима работы с приемником 3. индикатор режима отклонения прибора за пределы компенсации 4. индикатор режима работы с приемником MEASUREMENT FOUNDATION...

  • Page 24: Использование Лазерного Построителя Плоскостей

    PHANTOM Использование лазерного построителя плоскостей - установите прибор на рабочую поверхность, либо закрепите на штатив/штангу или на настенное крепление (в комплекте). - включите прибор с помощью включателя: Передвиньте переключатель вкл./выкл./замок компенсатора (4) до положения «Вкл.» (положение «Выкл.» - прибор выключается). При этом компенсатор прибора придет в свободное положение (в положении «Выкл.» заблокируется).

  • Page 25: Примеры Применения Лазерного Построителя Плоскостей

    PHANTOM Примеры применения лазерного построителя плоскостей: Более полную информацию по примерам применения см на сайте www.adainstruments.com MEASUREMENT FOUNDATION...

  • Page 26: Проверка Точности Лазерного Построителя Плоскостей

    PHANTOM Проверка точности лазерного построителя плоскости Проверка точности лазерного построителя плоскости (наклон плоскости) Установить лазерный инструмент точно посередине между двух стен, находящихся приблизительно на расстоянии 5м друг от друга. Включите лазерный построитель плоскостей. Отметить на стене точку, указанную лазерным крестом. Повернуть лазерный инструмент на 180 и снова отметить точку, указанную лазерным крестом (см.рис.). Установить...
  • Page 27 PHANTOM Пример: При проведении проверки лазерного построителя плоскостей, разница: {а1-а2} =5 мм и {b1-b2} = 7 мм. Таким образом полученная погрешность прибора: {b1 -b2}-{а1-а2} = 7-5 = 2 мм. Теперь Вы можете сравнить полученную погрешность, с величиной погрешности, заданной производителем. Если...

  • Page 28: Проверка Точности Горизонтального Луча

    PHANTOM Проверка точности горизонтального луча (изгиб плоскости) Установить лазерный построитель плоскости на расстоянии приблизительно 5м от стены и отметить на стене точку, указанную лазерным крестом. Повернуть лазерный построитель так, чтобы сместить луч приблизительно на 2,5м влево и проверить, чтобы горизонтальная линия находилась в пределах значения „точность” (см. характеристики) на той...

  • Page 29: Возможные Причины Ошибочных Результатов Измерений

    PHANTOM Уход за устройством Пожалуйста, бережно обращайтесь с прибором После использования протирайте прибор мягкой тряпкой. При необходимости смочите тряпку водой. Если прибор влажный, осторожно вытрите его на сухо. Прибор можно убирать в кейс только сухим! При транспортировке убирайте прибор в кейсе. Примечание: Во...

  • Page 30: Электромагнитная Совместимость

    PHANTOM Электромагнитная совместимость (EMC) - не исключено, что работа лазерного построителя плоскостей может повлиять на работу других устройств (например, системы навигации); - на работу лазерного построителя плоскостей может повлиять работа других приборов (например, интенсивное электромагнитное излучение от промышленного оборудования или радиоприборов). Предупредительные...

  • Page 31: Инструкция По Безопасности

    PHANTOM Инструкция по безопасности - Пожалуйста, следуйте инструкциям, которые даны в руководстве пользователей. - Не смотрите на лазерный луч. Лазерный луч может повредить глаза, даже если вы смотрите на него с большого расстояния. - Не направляйте лазерный луч на людей или животных. - Лазер...

  • Page 32: Гарантия

    PHANTOM Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет починен или заменен на такую же или аналогичную...
  • Page 33 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА НЕ РАСПРОСТРАНЯЮТСЯ НА СЛЕДУЮЩИЕ СЛУЧАИ: 1.Если будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
  • Page 34 ГАРАНТИЙНЫЙ ТАЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся...
  • Page 35 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ ___________________________________________________________________________________ ___________________________________________________________________________________ __________________________________________________________________№_______________ наименование и тип прибора Соответствует ______________________________________________________________________ обозначение стандарта и технических условий Дата выпуска _______________________________________________________________________ Штамп ОТК (клеймо приемщика) Цена Продан(а) ________________________________________Дата продажи ______________________...
  • Page 36 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
