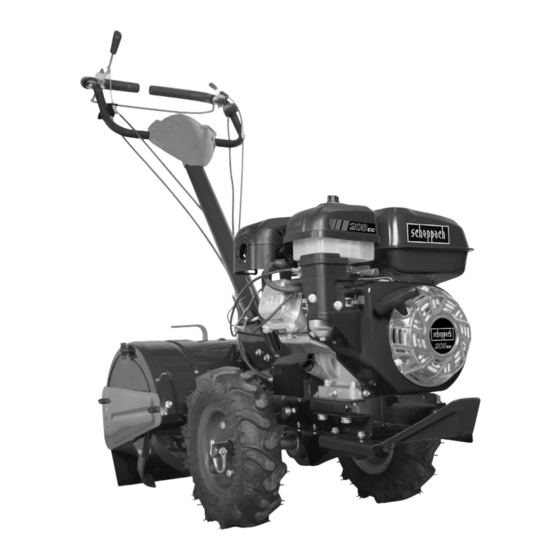

Scheppach MTP470 Original Operating Instructions

Hide thumbs

Table Of Contents

Available languages

Quick Links

Download this manual

Art.Nr.

5912309903

AusgabeNr.

5912309850

Rev.Nr.

11.12.2020

MTP470

 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Benzin-Triebradhacke

Originalbetriebsanleitung

Petrol rotavator

Original operating Instructions

Rotovateur cultivateur

Traduction des instructions d'origine

ACHTUNG!:

Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!

CAUTION!:

Read the manual carefully before operating this machine!

ATTENTION!:

Lire la notice intégralement avant l'utilisation de la machine!

Table of Contents

Need help?

Do you have a question about the MTP470 and is the answer not in the manual?

Questions and answers

Summary of Contents for Scheppach MTP470

Page 1 Rotovateur cultivateur Traduction des instructions d’origine ACHTUNG!: Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen! CAUTION!: Read the manual carefully before operating this machine! ATTENTION!: Lire la notice intégralement avant l’utilisation de la machine!  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58...
Page 2 Benzin-Triebradhacke 7-17 Originalbetriebsanleitung Petrol Power Cultivator 18-27 Original operating Instructions Motobêche à essence 28-38 Mode dʼemploi d’origine  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58...
